Поверка регистратора качества электроэнергии Fluke Norma 5000
Поверка осуществляется по документу МП 57767-14 «Регистраторы электрической мощности Fluke Norma 4000 и Fluke Norma 5000. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.05.2014 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В
(10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА - 20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической
емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Компактные анализаторы электроснабжения серии Fluke Norma обеспечивают возможности новейшей измерительной технологии и помогают специалистам при испытаниях и разработке электродвигателей, преобразователей, систем освещения, источников электропитания, трансформаторов и автомобильных компонентов. Поверка регистратора качества электроэнергии Fluke Norma 5000 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Созданные на базе патентованной широкополосной архитектуры, эти приборы обеспечивают высокую точность измерений токов и напряжений в однофазных и трехфазных системах, анализ гармоник, быстрое преобразование Фурье (FFT), а также расчет мощности и других производных параметров.
Поверка регистратора качества электроэнергии Fluke Norma 5000
- Электродвигатели и инверторные приводные системы – Возможности подробного анализа спектра и динамического расчета крутящего момента позволяют выполнять точные измерения коммутационных потерь, внесенных инвертором, и получить исчерпывающую оценку нестационарных изменений крутящего момента и гармоник на высоких частотах.
- Инверторные приводные системы – Возможность одновременного измерения всех параметров электрической и механической мощности в пределах одного временного окна позволяет исследовать влияние компонентов друг на друга и на всю систему.
- Системы освещения – Широкая полоса пропускания 10 МГц и высокая частота замеров до 1 МГц обеспечивают подробный анализ сигналов на балластных выходах. Уникальная методика шунтирования обеспечивает надежные измерения мощности на очень высоких частотах. Одновременное измерение входной и выходной мощности позволяет мгновенно вычислить потери на балластном сопротивлении.
- Трансформаторы – Возможность синхронного измерения мощности в шести фазах обеспечивает высокую точность расчетов КПД и потерь мощных трансформаторов даже при низких значениях коэффициента мощности. Возможно также синхронное многофазное измерение сопротивления обмоток трансформатора.
- Автомобильные системы – Синхронное измерение входных электрических и выходных механических параметров обеспечивает получение полного набора данных об эффективности функционирования и потерях как отдельных компонентов, так и приводной системы в целом.
Характеристики анализатора Fluke Norma 5000:

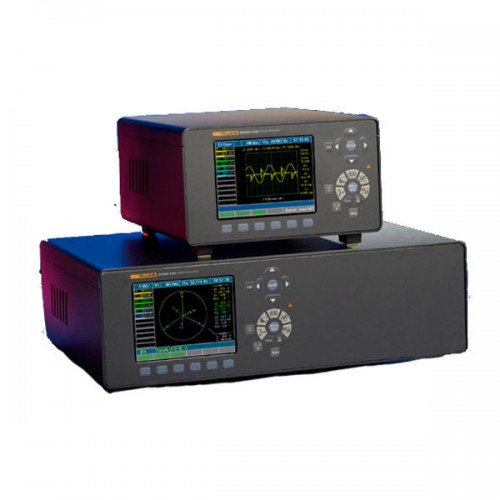

Fluke Norma 5000: Шестифазный анализатор электроснабжения Fluke Norma 5000 имеет самую широкую полосу пропускания среди имеющихся в продаже приборов данного класса и идеально подходит для испытаний и анализа при разработке преобразователей частоты и осветительного оборудования.
- Компактная конструкция делает его портативным и экономит рабочее пространство.
- Простой пользовательский интерфейс гарантирует легкую, интуитивно понятную работу.
- Разнообразные стандартные конфигурации позволяют выбрать наиболее подходящие для конкретных приложений наборы функций.
- Одновременное параллельное измерение всех фаз дает точную картину динамического изменения величин во всех фазах в каждый заданный момент времени.
- Все входы гальванически развязаны во избежание короткого замыкания при решении различных задач.
- Измерение гармоник напряжения, тока и мощности до 40-й включительно обеспечивает данные для полного анализа.
- Функции анализа частотного спектра с применением быстрого преобразования Фурье (FFT), векторной диаграммы и цифрового осциллографа (DSO) включены в базовый блок для обеспечения полного анализа полученных данных.
- Выбираемое пользователем время усреднения – от 15 мс до 3600 с – для проведения динамический измерений.
- Встроенная память 4 МБ (с возможностью расширения до 128 МБ) для хранения результатов измерений.
- Быстрое и несложное подключение к компьютеру – через интерфейсы RS232 и USB, входящие в стандартную комплектацию, или дополнительные интерфейсы IEEE488, Ethernet или USB2.0.
- Интерфейс PI1 для измерения процессов, позволяющий выполнять измерения крутящего момента и скорости с помощью внешних датчиков, и 4 аналоговых выхода для измерения параметров электродвигателей и приводов.
- Частота дискретизации 341 КГц или 1 МГц для детального анализа сигналов.
- Полоса пропускания от нуля до 3 МГц / 10 МГц для выполнения надежных и высокоточных измерений.
- Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов).
Параметр | Значения |
Общие характеристики | |
Количество фаз | 3, 4, 6 |
Вес | Прибл. 7 кг |
Размер | 150 мм x 447 мм x 315 мм |
Встроенный принтер | Да (опционально) |
Дисплей | Цветной, 144 мм — 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
Диапазон | От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля |
Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля |
Диапазон входного напряжения | От 0,3 В до 1000 В |
Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля |
Память для хранения конфигураций | 4 МБ |
Память для хранения настроек | 0,5 МБ |
Быстрое преобразование Фурье | До 40-й гармоники |
RS-232 / USB-интерфейс | Стандартно |
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | опционально |
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | опционально |
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) | стандартно |
Основные функции | |
Быстрое преобразование Фурье | Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
Цифровой осциллограф | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. |
Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления. |
Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. |
Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов. |
Оперативная память для данных | Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате. |
Условия окружающей среды | |
Диапазон рабочих температур | От 5 °C до 35 °C |
Диапазон температур хранения | От -20 °C до 50 °C |
Материал корпуса | Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC). |
Климатический класс | KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации. |
Блок питания | От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы. |
Измерительные входы | Безопасные розетки 4 мм, 2 — для каждого входа. Разъем BNC для подключения внешнего шунта. |
Управление | Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа. |
Разъемы | Задняя панель 3-фазного анализатора |
Измеряемые величины | |
Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины. |
|
Частота и синхронизация | |
Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации |
Точность | ±0,01 % измеряемой величины (показания) |
Каналы, которые можно выбирать: все U/I или внешний вход. Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки. Значение частоты постоянно отображается в верхней части экрана. Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода. Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В. Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации). |
|
Память для конфигураций | |
В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. | |
Интерфейс | |
Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. | |
Возможные варианты | IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
Стандарты и безопасность | |
Электрическая безопасность | EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей |
Максимальные значения на входе | Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик |
Испытательные напряжения | Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока Измерительные входы: Корпус: 3,3 КВ переменного тока Измерительный вход: вход: 5,4 КВ |
Электромагнитная восприимчивость | Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B
Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1 |
Поверка осуществляется по документу МП 57767-14 «Регистраторы электрической мощности Fluke Norma 4000 и Fluke Norma 5000. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.05.2014 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В
(10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА - 20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической
емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
