Поверка регистратора качества электроэнергии Fluke 1744

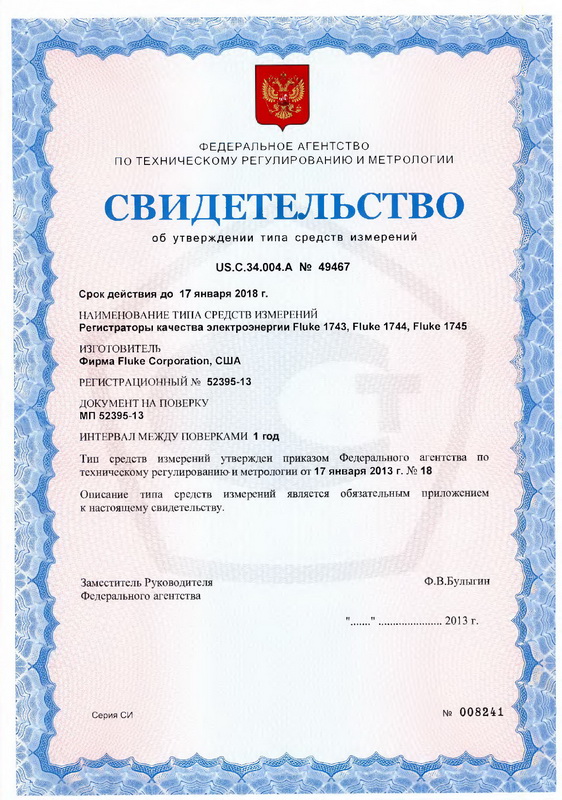

Поверка осуществляется по документу МП 52395-13 «Регистраторы качества электроэнергии Fluke 1743, Fluke 1744, Fluke 1745 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 году.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %;
- диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %;
диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), - пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм,
- пределы допускаемой погрешности :
- ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Серия трехфазных регистраторов данных качества электроэнергии Fluke 1740 – позволяют легко оценить качество электроэнергии и проводить долговременную запись её параметров. Эта серия регистраторов исполнена в компактном, прочном корпусе и специально разработана для решения повседневных задач инженеров, проводящих анализ и определение неисправностей на сетях электроснабжения. Эти приборы способны одновременно записывать до 500 различных параметров на протяжении 85 дней и захватывать нестандартные события, благодаря этому приборы позволяют распознать скрытые неисправности и найти трудно определяемые сбои. Включенное в комплект программное обеспечение PQ Log дает возможность быстро проанализировать качество электроэнергии и провести предпусковое сервисное обслуживание установок по последним европейским стандартам EN50160. Поверка регистратора качества электроэнергии Fluke 1744 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка регистратора качества электроэнергии Fluke 1744

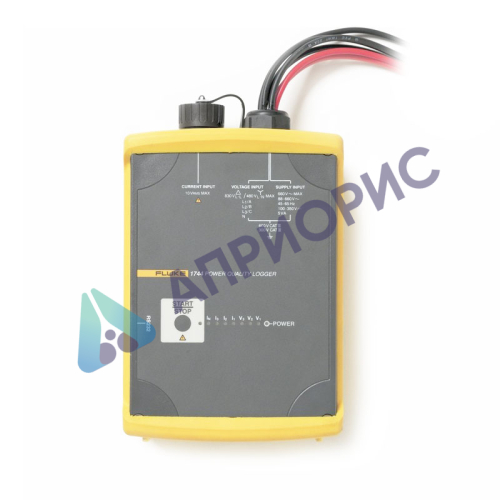

Регистратор качества электроэнергии для трехфазной сети Fluke 1744 Basic предназначен для измерения основных параметров электропитания: напряжения, силы тока, мощности, активной мощности, реактивной мощности, коэффициента мощности, энергии, мерцания, изменений напряжения, а также суммарного гармонического искажения. Также для измерения гармоник напряжения и тока до 50-й включительно, дисбаланса и управляющих сигналов сети. Регистраторы качества электроэнергии серии Fluke 1740 трехфазного исполнения являются ваттметрами ежедневного использования для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах. Обеспечивая возможность одновременной регистрации до 500 параметров электропитания в течение 85 дней, а также мониторинга событий, эти ваттметры помогают выявлять перемежающиеся сбои и другие проблемы по качеству электропитания, трудно выявляемые без этих приборов.
Особенности регистратора качества электроэнергии для трехфазной сети FLUKE 1744 Basic:
- Анализ искажений — обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы.
- Соответствие требованиям качества услуг — оценка качества поступающей электроэнергии на технологическом входе.
- Исследование качества электропитания — оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки.
- Нагрузочные испытания — верификация возможностей электрической системы до и после добавления нагрузок.
- Оценка качества энергии и мощности — валидация изменений в помещениях посредством количественной оценки энергопотребления, коэффициента мощности и общего качества электроэнергии, а также качества электроэнергии до и после установки улучшений.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Общие данные | |
| Система качества |
разработан, сконструирован и изготовлен в соответствии с требованиями стандарта DIN ISO 9001 |
|
Эталонные условия |
|
|
23 °C ± 2 K; 74 °F ± 2 K , Vm=230 В ± 10%, 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц |
|
| Чередование фаз |
L1, L2, L3 |
| Длина интервала |
10 минут |
| Разъем Wye |
(L1, L2, L3 относительно N) |
| Сетевой адаптер |
88 В … 265 В переменного тока |
|
Условия окружающей среды |
|
| Диапазон рабочих температур |
от -10 °C до 55°C; от 14 °F до 131°F |
| Диапазон эксплуатационных температур |
от 0 °C до 35°C; от 32 °F до 95°F |
| Диапазон температур хранения |
от -20 °C до 60°C; от 4 °F до 140°F |
| Диапазон эталонных температур |
23 °C ± 2 K; 74 °F ± 2 K |
| Относительная влажность |
Класс C2 согласно IEC 60654-1 |
| Корпус |
надежные, полностью изолированные корпус и принадлежности |
|
IP65 в соответствии с EN 60529 |
|
| Безопасность |
IEC/EN 61010-1, 600 В -кат. III, 300 В — кат. IV, степень загрязнения окружающей среды — 2, двойная изоляция |
| Тип напряжения тестирования |
5,2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с |
| Электромагнитная совместимость |
Излучение: IEC/EN 61326-1, EN55022 Помехоустойчивость: IEC/EN 61326-1 |
|
Измерение напряжения и тока |
|
|
Входное напряжение |
|
| Входной диапазон VI P-N |
не более 480 В переменного тока |
| Входной диапазон VI P-P |
не более 830 В переменного тока |
| Макс. напряжение перегрузки |
1,2 ВI |
| Выбор входного диапазон |
Программирование задания |
| Разъемы |
P-P или P-N, одно- или трехфазное |
| Номинальное напряжение VN |
<= 999 кВ с силовыми трансформаторами и коэффициентом трансформации |
| Входное сопротивление |
Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм |
| Внутренняя ошибка |
0,1 % от значения напряженияI |
| Трансформатор напряжения |
Коэффициент: <999 кВ /ВI |
| Выбор нормы |
Программирование задания |
|
Токовый вход с гибкими проводниками |
|
| Входные диапазоны II L1 или A, L2 или B, L3 или C, N |
15 А / 150 А / 1500 А / 3000 А перем. тока |
| Диапазон измерения |
0,75 А … 3000 А перем. тока |
| Внутренняя ошибка |
< 2 % от II |
| Воздействие расположения |
Не более ± 2 % измеряемой величины — при длине проводника до измерит. головки > 30 мм |
| Влияние поля рассеяния |
< ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм |
| Температурный коэффициент |
< 0,05 % / K |
| Текущий трансформатор |
Коэффициент <= 999 кА / II |
| Выбор диапазона |
Программирование задания |
| Связь |
3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем |
|
Входной ток для зажима |
|
| Входные диапазоны II L1 или A, L2 или B, L3 или C, N |
0,5 В номинальное (для II) 1,4 Vпик |
| Внутренняя погрешность |
< 0,3 % от II |
| Макс. перегрузка |
10 В перем. тока |
| Входное сопротивление |
Прибл. 8,2 кОм |
| Текущий трансформатор |
Коэффициент сопр.<= 999 кА / II |
| Системы электропитания |
Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой |
|
Регистратор |
|
|
Сетевой адаптер |
|
| Функциональный диапазон |
от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T |
| Потребление электроэнергии: |
5 Вт |
| Продолжительность работы от источника бесперебойного питания: |
3 с; конденсаторный источник питания можно заменить только в центре техобслуживания. Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В) |
| Экран, индикаторы |
Светодиодные индикаторы состояния и уровней напряжения |
|
Память |
|
| Тип |
Флэш-память-EPROM объемом 8 МБ |
| Интервалы |
Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин. Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин |
| Таблица регистрации событий |
> 13000 |
| Модель памяти |
линейная, циклическая |
| Интерфейс |
Интерфейс: RS 232, 9600…115 000 бод, автоматический выбор скорости передачи, трехпроводная связь |
| Габаритные размеры |
170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма) |
| Масса |
прибл. 2 кг |
|
Измерение |
|
| Преобразователь температуры A/D |
16 бит, частота выборки: 10,24 кГц |
| Фильтр НЧ фильтрации |
FIR-фильтр, fc =4,9 кГц |
| Частота, чувствительность |
Погрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц |
| Длина интервала |
1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут |
| Усредненное время для мин/макс значений |
½, 1 период сетевой частоты, 200 мс,1 , 3 , 5 с |
| Временная ось |
Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K |
Поверка осуществляется по документу МП 52395-13 «Регистраторы качества электроэнергии Fluke 1743, Fluke 1744, Fluke 1745 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 году.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %;
- диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %;
диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), - пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм,
- пределы допускаемой погрешности :
- ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
