Поверка рефлектометра СОВА
Поверка осуществляется по документу «Рефлектометры «СОВА». Методика поверки» МП — РТ -25/441 — 2010, утвержденному ГЦИ СИ ФГУ “Ростест-Москва” в октябре 2010 г.
Основное оборудование, необходимое для поверки:
- генератор сигналов произвольной формы AFG3252, Госреестр № 32620-06;
- частотомер универсальный CNT-90XL, Госреестр № 31811-06;
- осциллограф цифровой MS06104A, Госреестр № 30681-06;
- аттенюатор Д1-13А, Госреестр № 9257-83.
| Наименование рабочих эталонов и вспомогательных средств измерений | Основные технические характеристики | |
| пределы измерения | класс, разряд, погрешность | |
| Г енератор сигналов произвольной формы AFG3252 | Диапазон частот от 10’3 Гц до 240 МГц; Диапазон амплитуд от 50 мВ до 5 В | ПГ + 5 • 10’7 |
| Частотомер универсальный CNT-90XL | Диапазон частот от 0,001 Гц до 46 ГГц | ПГ ± 5 • 10’7 |
| Осциллограф цифровой MS06104A | Диапазон установки коэффициента отклонения: от 2 мВ/дел до 5 В/дел; Диапазон установки коэффициента развертки: от 500 пс/дел до 50 с/дел; полоса пропускания до 1 ГГц | Погрешность установки напряжения смещения по вертикали:
± (0,5 U ± 2,0 мВ) %; погрешность курсорных измерений интервала времени: ± 0,0015 %; |
| Аттеню атор Д1 -13 А | Диапазон рабочих частот 0-30 МГц;
Динамический диапазон ослабления от 0 до 110 дБ |
Основная погрешность ослабления на постоянном токе 0,004 — 0,022 дБ |
Методы измерений с помощью рефлектометров «СОВА» указаны в эксплуатационном документе «Руководство по эксплуатации».
Нормативные документы
- Техническая документация изготовителя ООО «КБ Связь», Россия.
- Технические условия ТУ КБСВ.529561.002.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения электрических параметров в симметричных и несимметричных телекоммуникационных и силовых кабелях с металлическими жилами и определения расстояний до мест сосредоточенных неоднородностей кабеля.
Поверка рефлектометра СОВА

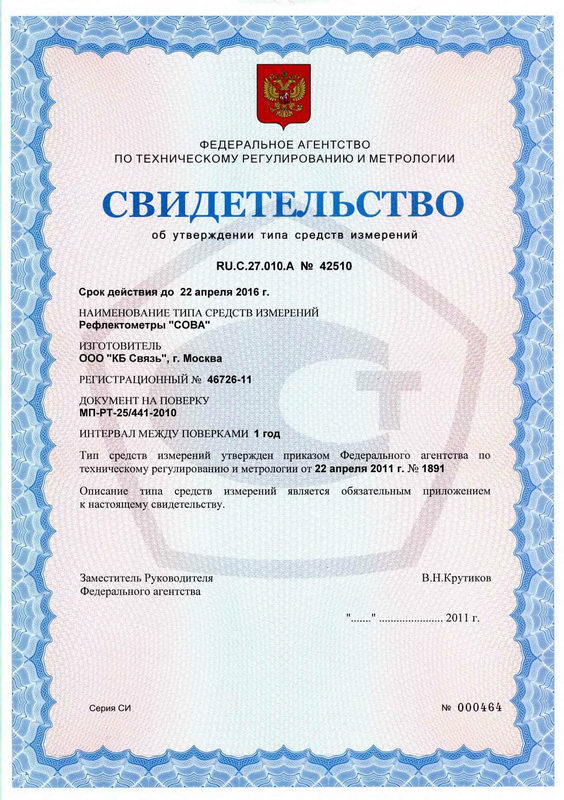

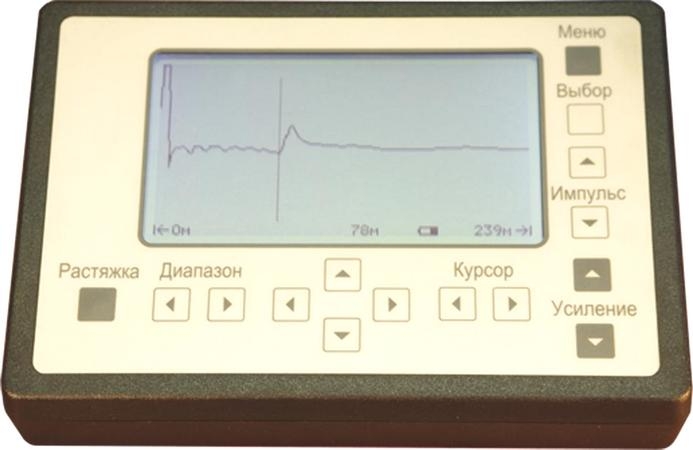

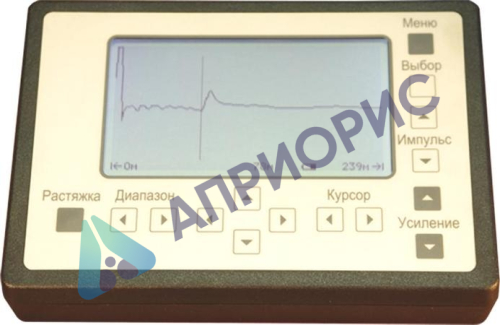

Рефлектометр представляет собой генератор импульсов, приемник отраженного сигнала и матричный экран, отображающий величину и форму принимаемого отраженного сигнала и позволяющий таким образом определить характер неоднородностей в кабеле и расстояния до места их сосредоточения по временной задержке отраженного импульса относительно зондирующего. Принцип действия рефлектометров основан на методе рефлектометрии — формировании испытательного сигнала с последующим измерением его параметров.
Отличительной особенностью рефлектометра является высокая чувствительность — отраженный сигнал амплитудой 0,3 мВ дает отклонение на весь экран, возможность растяжки любого участка измеряемого диапазона. Показания измерений отображаются на ЖК экране (128 х 240 точек) с подсветкой и могут храниться в памяти прибора (до 10 рефлектограмм).
В рефлектометре предусмотрен режим сравнения различных рефлектограмм, а также отдельный канал посылки импульсов для определения мест перепутывания жил. Во время измерения возможно использование режима «стоп-кадр», позволяющего рассмотреть неподвижное изображение сигнала.
Питание рефлектометров осуществляется от внутренних аккумуляторов или от сети.
Конструкция рефлектометров обеспечивает ограничение доступа к программному обеспечению, в целях несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений в соответствии с ГОСТ Р ИСО/МЭК 15408 — 2002.
Программное обеспечение
Программное обеспечение разработано изготовителем — версия 007 ПО и выполняет функции управления и математической обработки входных сигналов, на метрологические характеристики прибора не влияет.
Идентификационные данные программного обеспечения
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| sova | sova rus | V 10.00 | CS: 9CSD Hex | CRC16 |
Конструкция рефлектометров обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню — А по МИ 3286-2010.
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,500), м | 239, 478, 956, 1912, 3824, 7648, 15296 |
| Относительная погрешность измерения расстояния, %, не более | 0,4 |
| Длительность зондирующего импульса, не | 10 — 50000 |
| Относительная погрешность установки длительности зондирующего импульса, % | ОД |
| Амплитуда зондирующего импульса, В, не менее | 4,5 |
| Выходное сопротивление рефлектометра, Ом | 100 |
| Диапазон установки коэффициента укорочения | 1,000-7 |
| Шаг установки коэффициента укорочения | 0,001 |
| Перекрываемое затухание, дБ, не менее | 92 |
| Напряжение и частота сети электропитания | (187-242) В; (47,5 — 52,5) Гц |
| Время непрерывной работы от аккумуляторных батарей, час | 6 |
| Напряжение питания при работе от аккумуляторных батарей, В | 4,8-6 |
| Максимальная потребляемая мощность, В-А, не более | 2,4 |
| Г абаритные размеры: глубинах ширинах высота (без ручки), мм | 190 х 140 х 50 |
| Масса, кг, не более | 0,65 |
Условия эксплуатации
Таблица 3
| Нормальные условия эксплуатации | Температура: (20 ± 5) °С
относительная влажность воздуха: (65 ± 15) % атмосферное давление: (84 — 106) кПа (630 — 800 мм рт.ст.) |
| Рабочие условия эксплуатации | Температура: от минус 10 до плюс 50 °С; относительная влажность воздуха: (35 — 90) % при 30 °С атмосферное давление: (70 — 106,5) кПа (537 — 800 мм рт.ст.) |
| У словия хранения | Температура: от минус 30 °С до плюс 55 °С;
относительная влажность воздуха: (20 — 95) % при температуре 30 °С |
Знак утверждения типа наносится на правый верхний угол этикетки с условным названием прибора способом печати на самоклеющейся пленке. Этикетка размещается на верхней панели рефлектометра «СОВА». На титульный лист «Руководства по эксплуатации» знак утверждения типа наносится типографским способом.
Поверка осуществляется по документу «Рефлектометры «СОВА». Методика поверки» МП — РТ -25/441 — 2010, утвержденному ГЦИ СИ ФГУ “Ростест-Москва” в октябре 2010 г.
Основное оборудование, необходимое для поверки:
- генератор сигналов произвольной формы AFG3252, Госреестр № 32620-06;
- частотомер универсальный CNT-90XL, Госреестр № 31811-06;
- осциллограф цифровой MS06104A, Госреестр № 30681-06;
- аттенюатор Д1-13А, Госреестр № 9257-83.
| Наименование рабочих эталонов и вспомогательных средств измерений | Основные технические характеристики | |
| пределы измерения | класс, разряд, погрешность | |
| Г енератор сигналов произвольной формы AFG3252 | Диапазон частот от 10’3 Гц до 240 МГц; Диапазон амплитуд от 50 мВ до 5 В | ПГ + 5 • 10’7 |
| Частотомер универсальный CNT-90XL | Диапазон частот от 0,001 Гц до 46 ГГц | ПГ ± 5 • 10’7 |
| Осциллограф цифровой MS06104A | Диапазон установки коэффициента отклонения: от 2 мВ/дел до 5 В/дел; Диапазон установки коэффициента развертки: от 500 пс/дел до 50 с/дел; полоса пропускания до 1 ГГц | Погрешность установки напряжения смещения по вертикали:
± (0,5 U ± 2,0 мВ) %; погрешность курсорных измерений интервала времени: ± 0,0015 %; |
| Аттеню атор Д1 -13 А | Диапазон рабочих частот 0-30 МГц;
Динамический диапазон ослабления от 0 до 110 дБ |
Основная погрешность ослабления на постоянном токе 0,004 — 0,022 дБ |
Методы измерений с помощью рефлектометров «СОВА» указаны в эксплуатационном документе «Руководство по эксплуатации».
Нормативные документы
- Техническая документация изготовителя ООО «КБ Связь», Россия.
- Технические условия ТУ КБСВ.529561.002.
