Поверка рефлектометра оптического MT9085

Рефлектометры оптические МТ9085А, МТ9085В, МТ9085С (далее по тексту-рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения. Поверка рефлектометра оптического MT9085 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

Поверка рефлектометра оптического MT9085

Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

Рефлектометры включают модификации МТ9085А, МТ9085В, МТ9085С, каждая из которых в свою очередь представлена рядом моделей. Модификация МТ9085А включает модели МТ9085А-053, МТ9085А-057, МТ9085А-063. Модификация МТ9085В включает модели МТ9085В-053, МТ9085В-055, МТ9085В-056, МТ9085В-057, МТ9085В-058, МТ9085В-063. Модификация МТ9085С включает модели МТ9085С-053, МТ9085С-057. Модификации отличаются набором длин волн, значениями динамического диапазона и мертвой зоны (Здесь и далее динамический диапазон — разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при максимальной длительности импульса для соответствующей модели, усреднении 3 минуты).

Каждая из моделей прибора может быть оборудована измерителем оптической мощности из ряда опций 004, 005, 007. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

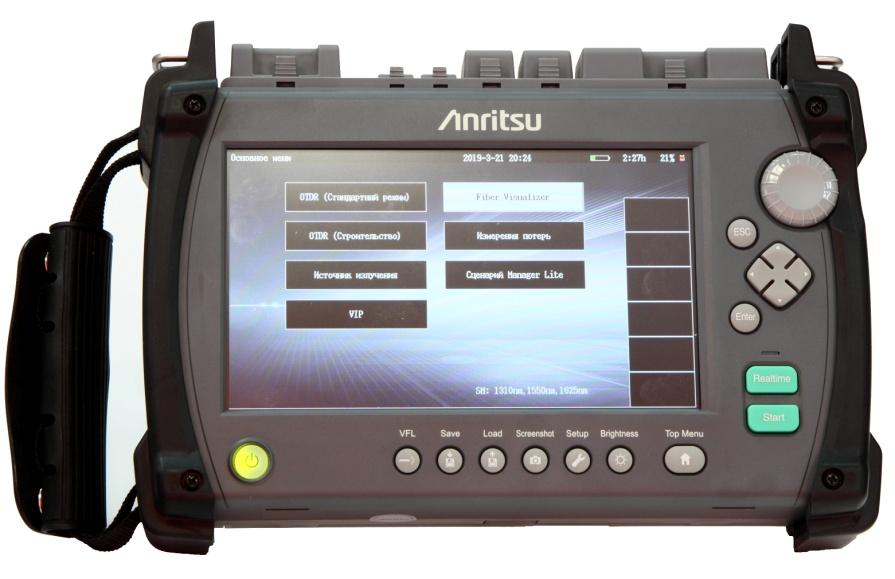

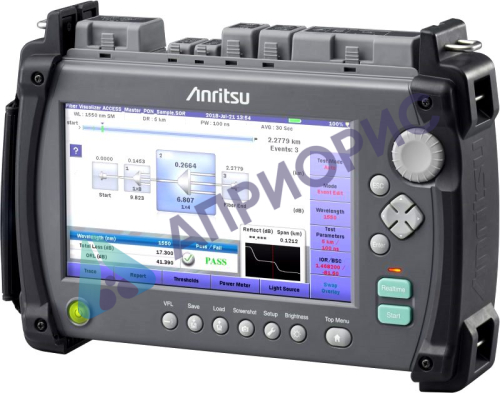

Конструктивно рефлектометры выполнены в виде переносного прибора в прямоугольном корпусе. На лицевой панели прибора расположены кнопки управления и цветной сенсорный дисплей. Прибор выполняет функции измерения, обработки, отображения и сохранения результатов измерений в удобном для оператора виде.

Прибор оборудован рядом портов:

• измерительный порт оптического рефлектометра, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора (совмещен со встроенным портом измерителя мощности);
• порт измерителя оптической мощности ряда опций 004, 005, 007;
• порт источника оптического излучения (совмещен с измерительным портом оптического рефлектометра;
• порт источника излучения видимого света на длине волны 650 нм для проверки целостности волоконной линии и определении изгибов оптического волокна (визуальный дефектоскоп).

В рефлектометре имеется возможность сохранения результатов измерения в виде файлов и передача их в персональный компьютер (ПК) через стандартный USB порт.

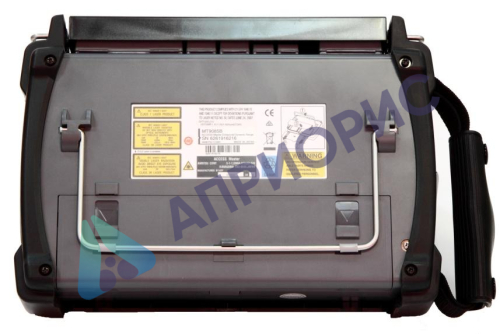

Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне прибора.

Программное обеспечение

Программное обеспечение (далее по тексту — ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений.

ПО разделено на две части:

• метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
• интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.

ПО защищено от несанкционированного доступа путем пломбирования места соприкосновения передней и задней панелей корпуса на нижней стороне прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
