Поверка рефлектометра оптического GAMMA LITE
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20, 1550 ± 20 нм. Диапазон воспроизведения длины: 0,06 — 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: D = ± (0,1 + 5·10-6L), где L – воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 — 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ± 0,015·A, где А – измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
– при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
– при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС, ГР СИ № 32837-06.
Основные метрологические характеристики:
— диапазон измеряемых значений средней мощности: (10-10 — 10-2) Вт;
-диапазоны длин волн исследуемого излучения: (800 — 900; 1250 — 1350; 1500 — 1700) нм;
— пределы допускаемой основной относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне от 10-10 до 2Ч10-3 Вт — ± 2,5 %, в диапазоне от
2Ч10-3 до 10-2 Вт — ± 3,5 %, в рабочем спектральном диапазоне — ± 5 %, измерений относительных уровней мощности в диапазоне от 10-10 до 2Ч10-3 Вт — ± 1,2 %.
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 — 500 МГц.
Погрешность измерений: ± 1,5 %.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

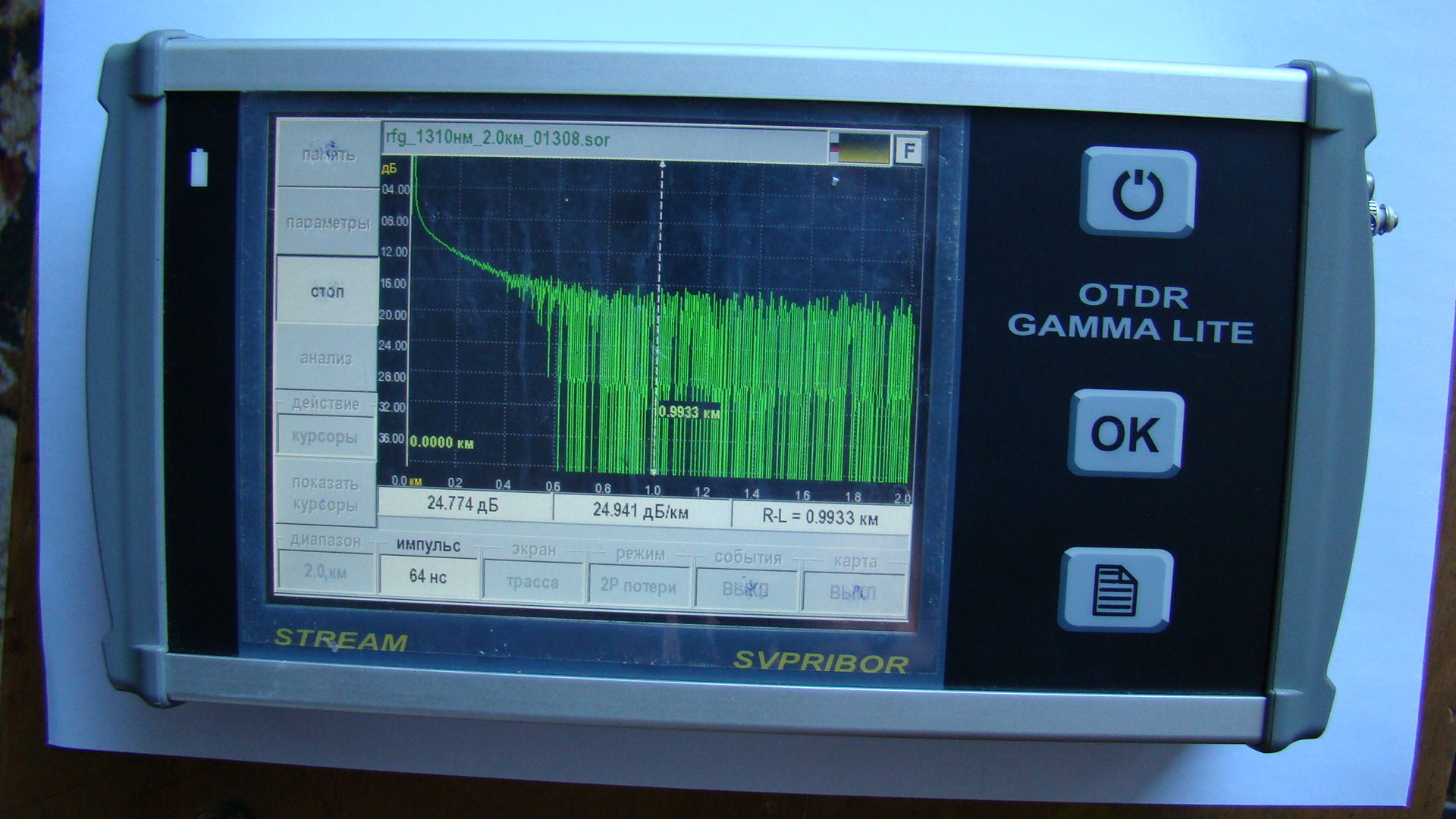

Рефлектометр оптический ГАММА-ЛАЙТ предназначен для измерения затухания в оптических волокнах (ОВ) и их соединениях, длины ОВ и расстояния до мест неоднородностей оптического кабеля и ОВ в волоконно-оптических системах удлинения. Рефлектометр может применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них. Оптический рефлектометр ГАММА-ЛАЙТ может работать в лабораторных и полевых условиях. Поверка рефлектометра оптического GAMMA LITE проводится в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка рефлектометра оптического GAMMA LITE,
преимущества прибора:
- Цветной сенсорный дисплей 640х480.
- Система включения «Мгновенный старт».
- Связь с компьютером USB-порт.
- Дистанционное управление по Ethernet.
- Автоматический анализ рефлектограмм.
- Работа с внешними USB-Flash накопителями.
- Режим «Автоизмерение»*.
- Режим «Test Station»*.
- Установка новых функций с диска.
- Стандартный формат Bellcore.
- Визуальный локатор дефектов VFL (опция).
- Мертвая зона по затуханию 7 метров.
- Мертвая зона по отражению — 3 метра.
- Минимальная дискретность отсчетов 20 см.
- Число точек — до 64 000.
*Режим «Автоизмерение» — облегченная версия OTDR – достаточно нажать одну кнопку. Рефлектометр ГАММА-ЛАЙТ сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с автоматическим анализом трассы (линии).
**Функция «Test Station» — дает возможность быстро проверить оптическую линию даже необученному пользователю (сотруднику станции). Достаточно выбрать нужный шаблон из памяти. Прибор повторит измерения, сравнит полученный результат с шаблоном и даст заключение об исправности линии. В случае неисправности рефлектометр определит причину и локализует повреждение.
Новое в приборе
- Двустороннее тестирование линии.
- Функция Смарт Маркер — даёт возможность делать мгновенный и точный анализ события при просмотре рефлектограммы. Надо просто показать нужное событие. Прибор его проанализирует и добавит в таблицу событий.
- FTP Интернет сервис — теперь можно провести анализ линии и оказать экспертную помощь в любой точке с помощью планшета на Android или даже смартфона.
FTP Интернет сервис — доступ в Интернет или локальную сеть организован прямо с измерительного прибора в точках Ethernet-подключения (мультиплексоры, IP DSLAM), и может быть осуществлен во время проведения измерений. Это дает измерителю новые возможности:
- получение опорных рефлектограмм с FTP-сервера;
- получение шаблонов Test Station;
- передача измерений на FTP-сервер и их хранение;
- подключение к измерениям экспертной помощи.
Параметр | Значение |
Длина волны оптического излучения на выходе рефлектометра | 1,31 ± 0,02 / 1,55 ± 0,02 мкм |
Диапазоны измеряемых расстояний для одномодовых ОВ | 0,3; 0,5; 1; 2; 5; 10; 25; 50; 75; 100; 160 км |
Рефлектометр допускает возможность установки значений длительности зондирующих импульсов в диапазоне | 8÷20 000 нс |
Отклонения длительностей зондирующих импульсов не превышают |
|
Значения динамического диапазона при отношении сигнал/шум ОСШ=1, времени усреднения 3 минуты и длительности импульса 20 000 нс составляет | 34/32 дБ для длины волны 1310/1550 нм |
Пределы допускаемой абсолютной погрешности при измерении затухания составляют | не более ± (0,05a), дБ, где a — измеренное затухание, дБ |
Минимальная дискретность отсчета при измерении затухания составляет | 0,001 дБ |
Величина мертвой зоны при обнаружении неоднородностей | не более 3 м при длительности зондирующего импульса 8 нс и коэффициенте отражения не более минус 40 дБ (при включенном режиме «Высокое разрешение»). |
Режимы измерения | Рефлектометр ГАММА-ЛАЙТ обеспечивает два основных режима измерений с усреднением и без усреднения результатов измерений. В режиме с усреднением устанавливается число усреднений или время измерения. |
Подключение одномодовых ОВ | Одномодовые ОВ подключаются к рефлектометру ГАММА-ЛАЙТ через оптический разъем типа «FC». Возможна установка оптических разъемов других типов. |
Связь с ПК | Связь с ПК, полность соответсвуетым с IBM PC, осуществляется через разъем USB |
Управление рефлектометром с удаленного ПК | Управление прибором с удаленного компьютера по протоколу TCP/IP осуществляется через разъем Ethernet |
Время работы | Рефлектометр ГАММА-ЛАЙТ сохраняет свои технические характеристики в рабочих условиях эксплуатации в течение 6 часов непрерывной работы при любом режиме питания. |
Режимы питания |
|
Время заряда аккумуляторной батареи | 4 часа |
Габариты рефлектометра | 220х125х45 мм |
Масса рефлектометра | 1 кг |
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20, 1550 ± 20 нм. Диапазон воспроизведения длины: 0,06 — 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: D = ± (0,1 + 5·10-6L), где L – воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 — 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ± 0,015·A, где А – измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
– при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
– при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС, ГР СИ № 32837-06.
Основные метрологические характеристики:
— диапазон измеряемых значений средней мощности: (10-10 — 10-2) Вт;
-диапазоны длин волн исследуемого излучения: (800 — 900; 1250 — 1350; 1500 — 1700) нм;
— пределы допускаемой основной относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне от 10-10 до 2Ч10-3 Вт — ± 2,5 %, в диапазоне от
2Ч10-3 до 10-2 Вт — ± 3,5 %, в рабочем спектральном диапазоне — ± 5 %, измерений относительных уровней мощности в диапазоне от 10-10 до 2Ч10-3 Вт — ± 1,2 %.
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 — 500 МГц.
Погрешность измерений: ± 1,5 %.
