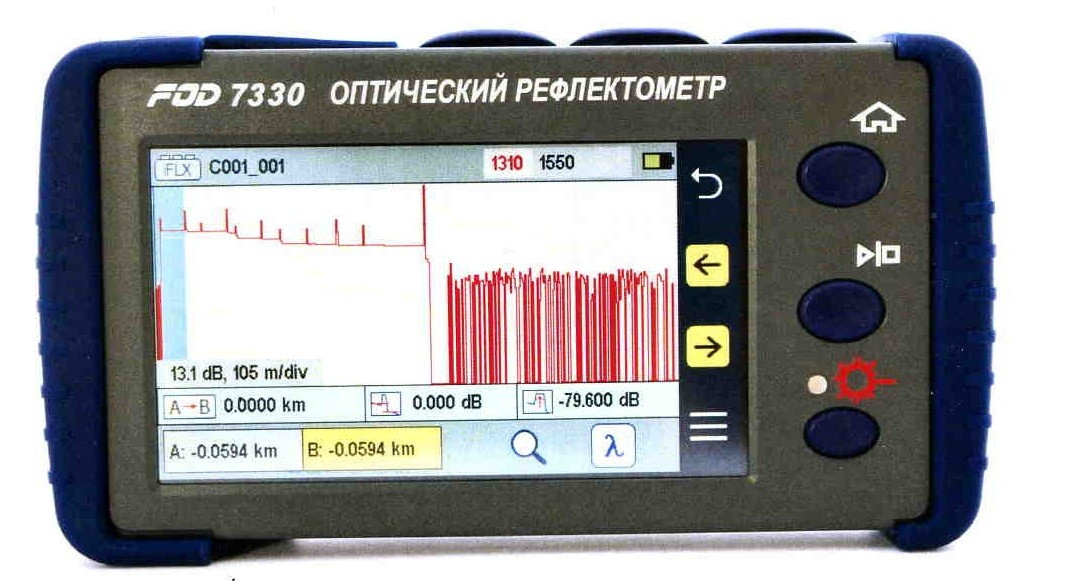

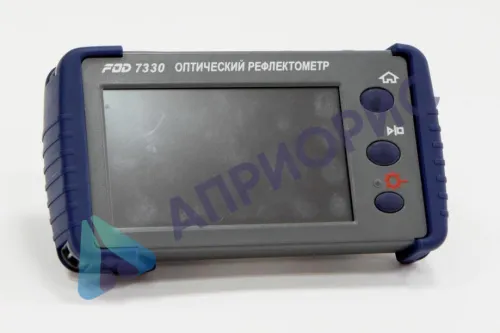

Рефлектометры оптические моделей FOD-7330, FOD-7335, FOD-7337, FOD-7339 (далее -рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения. Поверка рефлектометра оптического FOD-7339 проводится в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка рефлектометра оптического FOD-7339 и его принцип действия
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и наличие стыков и обрывов.
Рефлектометры состоят из мощного оптического рефлектометра на длинах волн 1310 и 1550 нм, (FOD-7330, FOD-7335), 1310, 1490 и 1550 нм (FOD-7337) и 1310, 1550 и 1650 нм (модель FOD-7339), селективного измерителя мощности пассивных оптических сетей (PON) (FOD-7339), источника оптического излучения с возможностью генерации сигналов тональной частоты 270 Гц, 330 Гц, 1 и 2 кГц и сигналов «ИД волн», а также ярко-красного источника излучения-определителя обрывов волокна на длине волны 635 нм.
Рефлектометры представлены моделями: FOD-7330, FOD-7335, FOD-7337, FOD-7339, отличающимися набором рабочих длин волн и динамическим диапазоном.
Рефлектометры оборудованы опцией широкополосного измерителя мощности. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический порт рефлектометров может выполнять функцию источника оптического излучения с теми же длинами волн, что и у рефлектометров.
Для сохранения результатов измерений в рефлектометры установлена CD-карта, позволяющая сохранять не менее 1000 файлов рефлектограмм.
Поверка рефлектометра оптического FOD-7339 проводится по всей России.
Программное обеспечение
Программное обеспечение (далее по тексту — ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений.
Метрологически значимая часть прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1
Наименование характеристики | Значение | |
FOD-7330 | FOD-7335 | |
Рабочие длины волн, нм | 1310+20
1550+20 |
1310+20
1550+20 |
Динамический диапазон измерений ослабления, дБ
(при максимальной длительности импульса, усреднении 3 мин, по уровню 98% от максимума шумов) |
— для длины волны
1310 нм: 30 — для длины волны 1550 нм: 28 |
— для длины волны
1310 нм: 35 — для длины волны 1550 нм: 34 |
Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности | 3,6
0,8 |
|
Диапазон измеряемых длин1, км | от 0 до 0,25; от 0 до 0,50; от 0 до 1,00; от 0 до 2,00; от 0 до 5,00; от 0 до 10,00; от 0 до 15,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 240,00 | |
Пределы допускаемой абсолютной погрешности измерений ослабления1, дБ | ±0,05(1+А), где А — измеряемое ослабление, дБ | |
Пределы допускаемой абсолютной погрешности при измерении длины1, м | AL = ±(1+3 10-5Ь+5), где L — измеряемая длина; 5 — дискретность отсчета в измеряемом диапазоне длин, м в диапазонах от 0 до 0,25 км; от 0 до 0,50 км 5 = 0,5 м; в диапазонах от 0 до 1,00 км; от 0 до 2,00 км; 5 = 2,0 м; в диапазонах от 0 до 5,00 км; от 0 до 10,00 км; от 0 до 15,00 км 5 = 4,0 м; в диапазонах от 0 до 20,00 км; от 0 до 40,00 км 5 = 8,0 м;
в диапазоне от 0 до 80,00 км 5 = 16,0 м; в диапазонах от 0 до 160,00 км; от 0 до 240,00 км: 5 = 16,0 м (для FOD-7330) 5 = 32,0 м (для FOD-7335) |
|
Длительность зондирующих импульсов, нс | ; ; 10 + а ; 20 + а ; 30+а ; Ю0±10%; 200±10%; 300±10%; 500±10%; 1000±10%; 2000±10%; 3000±10%; 5000±10%; 10000±10%; (20000±10% для FOD-7335) | |
1) В режиме «Эксперт» |
Таблица 2 — Метрологические характеристики моделей FOD-7337, FOD-7339
Наименование характеристики | Значение | |
FOD-7337 | FOD-7339 | |
Рабочие длины волн, нм | 1310+20 | 1310+20 |
1490+20 | 1550+20 | |
1550+20 | 1650+20 |
Продолжение таблицы 3
Наименование характеристики | Значение | |
FOD-7337 | FOD-7339 | |
Динамический диапазон измерений ослабления, дБ (при максимальной длительности импульса, усреднении 3 мин, по уровню 98% от максимума шумов) | — для длины волны
1310 нм: 35 — для длины волны 1490 нм: 35 — для длины волны 1550 нм: 34 |
— для длины волны
1310 нм: 35 — для длины волны 1550 нм: 34 — для длины волны 1650 нм: 35 |
Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности | 3,6
0,8 |
|
Диапазон измеряемых длин1, км | от 0 до 0,25; от 0 до 0,50; от 0 до 1,00; от 0 до 2,00; от 0 до 5,00; от 0 до 10,00; от 0 до 15,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 240,00 | |
Пределы допускаемой абсолютной погрешности измерений ослабления1, дБ | ±0,05(1+А), где А — измеряемое ослабление, дБ | |
Пределы допускаемой абсолютной погрешности при измерении длины1, м | AL = ±(1+3 10-5Ь+5), где L — измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м в диапазонах от 0 до 0,25 км; от 0 до 0,50 км 5 = 0,5; в диапазонах от 0 до 1,00 км; от 0 до 2,00 км; 5 = 2,0; в диапазонах от 0 до 5,00 км; от 0 до 10,00 км; от 0 до 15,00 км 5 = 4,0;
в диапазонах от 0 до 20,00 км; от 0 до 40,00 км 5 = 8,0; в диапазоне от 0 до 80,00 км 5 = 16,0; в диапазонах от 0 до 160,00 км; от 0 до 240,00 км: 5 = 32,0 |
|
Длительность зондирующих импульсов, нс | 200+10%; 300+10%; 500+10%;’ 1000+10%; 2000+10%;’ 3000±10%; 5000±10%; 10000±10%; 20000±10% |
Таблица 3 — Опция широкополосного измерителя оптической мощности
Наименование характеристики | Значение |
Длины волн градуировки, нм | 1310, 1490, 1550, 1625, 1650 |
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм | от -50 до +23 |
Диапазон измерений уровня средней мощности оптического излучения, дБм | от -50 до +3 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (от -9 до -11) дБм, дБ | ±0,25 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (от -50 до +3) дБм | ±0,5 |
Наименование характеристики | Значение |
Длины волн излучения, нм, для: F0D-7330 и FOD-7335 F0D-7337 F0D-7339 | 1310+20 и 1550+20 нм 1310+20; 1490+20 и 1550+20 нм 1310+20; 1550+20 и 1650+20 нм |
Уровень выходной мощности в непрерывном режиме, дБм | от -4,5 до -1,5 |
Нестабильность уровня мощности излучения за 15 мин, не более, дБ | ±0,15 |
Таблица 4 — Основные технические характеристики
Наименование характеристики | Значение |
Электропитание осуществляется:
— от встроенной LiPol батареи — от сети переменного тока через блок питания напряжением, В частотой, Гц |
220±22
50,0±0,5 |
Г абаритные размеры, мм, не более
— высота — ширина — длина |
86
43 160 |
Масса, кг, не более | 0,4 |
Условия эксплуатации:
— температура окружающей среды, °С — относительная влажность, % (при +30 оС, без конденсации), не более — атмосферное давление, кПа |
от -10 до +40 90
от 84 до 106 |
Поверка
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
- Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
- Государственный рабочий эталон единицы средней мощности оптического излучения 11 2 в волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

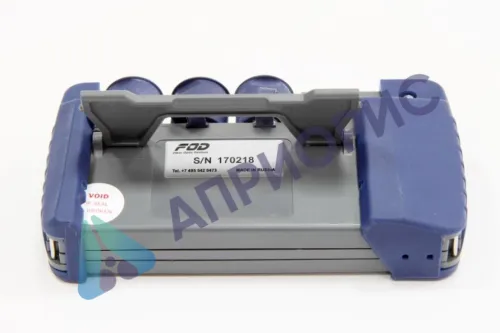

Знак поверки наносится на заднюю панель рефлектометров.
