Поверка рефлектометра оптического FOD-7300
Поверка прибора в режиме оптического рефлектометра осуществляется в соответствии с МИ 1907-99 Рекомендация. Государственная система обеспечения единства измерений «Рефлектометры оптические. Методика поверки», в режиме измерителя оптической мощности и источника излучения в соответствии с МИ 2505-98 Рекомендация. Государственная система обеспечения единства измерений. «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.585-2005 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
- ГОСТ Р 51318.22-2006 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационной техники. Нормы и методы испытаний.
- ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
- Технические условия ТУ 4381-004-85801186-09.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений ослабления методом обратного рассеяния в одномодовых оптических волокнах оптических кабелей, длины (расстояния) до мест неоднородностей, оценки неоднород- ностей оптического кабеля и измерения мощности оптического излучения. Область применения: проведение контрольно-измерительныхработ при монтаже и ремонте волоконно-оптических линий связи.

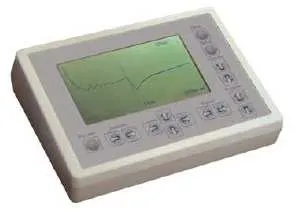

Поверка рефлектометра оптического FOD-7300
Рефлектометр оптический FOD-7300 включает модели FOD-7302 и FOD-7308. Модель FOD-7302 осуществляет измерение параметров компонентов волоконнооптических систем передачи на двух длинах волн 13 IОнм, 1550 нм.
Модель FOD-7308 осуществляет измерение параметров компонентов волоконнооптических систем передачи на трех длинах волн 1310 нм, 1550 нм, 1625 нм.
Прибор осуществляет измерения в двух режимах: режиме оптического рефлектометра и режиме источника и измерителя мощности.
В режиме оптического рефлектометра прибор проводит измерения ослабления и длины до мест неоднородностей, определение потерь в сростках для одномодового оптического волокна методом обратного рассеяния. Принцип действия прибора в режиме рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов. В режиме источника и измерителя мощности прибор проводит измерение средней оптической мощности на длинах волн 1310 нм, 1490 нм, 1550 нм, 1625 нм и 1650 нм, а также генерирует оптические сигналы на длинах волн 1310 нм, 1550 нм, 1625 нм. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения основан на полупроводниковых лазерах с длинами волн аналогичными длинам волн модулей оптического рефлектометра. Модель FOD-7308 дополнительно имеет режим «PON измеритель мощности», позволяющий проводить измерения средней мощности оптического излучения, поступающей с оптической линии через рефлектометрический разъем на двух длинах волн 1490 нм и 1550 нм.
Характеристика | Модель | |
ГОВ-7302 | ГОГ-7ЗО8 | |
Длины волн калибровки, нм | 1310 1490
1550, 1625 |
1310, 1490, 1550, 1625
В режиме «Р0Ы измеритель мощности»: 1490, 1550 |
Диапазон измерений уровня мощности непрерывного оптического излучения, дБм | -50…+23 |
Характеристика | Модель | |
ГОП-7302 | FОD-7308 | |
Длины волн излучения
источника, им |
1310±20
1 55(}Ё20 |
131020 1550±201625I0 |
Уровень средней мощности на выходе источника, дБм, не менее | -5 | |
Нестабильность уровня сред- ней мощности излучения (по- сле 15 минут прогрева), дБ, неболее |
±0,25 за 30 мин |
Х0,25 за 60 мин |
Тип волокна | Одномодовое, 9/125 мкм |
Рабочие длины волн, нм
— модель FOD-7302……………………………. .. — модель ЕОЕ-7308………………………… |
131020 ; 155020 ;
131020; 155020; 1625f10 . |
Динамический диапазон измерений ослабления*, дБ, не менее
(при усреднении 3 мин, длительности импульса 10 мкс, по уровню 98% от максимума шумов) — модель ГОВ-7302…………………………………… — модель ЕОВ-7308……………………………………. |
26/26
30/30/28 |
Пределы допускаемой абсолютной погрешно- сти при измерении ослабления, дБ | 1005ХА
где А- измеряемое ослабление, дБ |
Диапазоны измеряемых длин, км | 0…
0…..8;0…16;0…32;0…64; 0…128; 0…256 . |
Пределы допускаемой основной абсолютной погрешности при измерении длины, м. | Лi=1{д1 +5 Х 105~+ЕхЛ11/n} ;
где д1-значение начального сдви- га, д1= 0,3 м в диапазонах от 250м до 4км; д1= 2,5м в диапазонах от 8 км до |
Поверка прибора в режиме оптического рефлектометра осуществляется в соответствии с МИ 1907-99 Рекомендация. Государственная система обеспечения единства измерений «Рефлектометры оптические. Методика поверки», в режиме измерителя оптической мощности и источника излучения в соответствии с МИ 2505-98 Рекомендация. Государственная система обеспечения единства измерений. «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.585-2005 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
- ГОСТ Р 51318.22-2006 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационной техники. Нормы и методы испытаний.
- ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
- Технические условия ТУ 4381-004-85801186-09.
