Поверка рефлектометра оптического FOD-7000 мод. FOD-7003, FOD-7004, FOD-7005
Поверка осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»
Основные средства поверки:
- Спектральная установка из состава рабочего эталона единицы средней мощности в волоконно-оптических системах передачи РЭСМ-ВС (ГР № 32837-06).
Основные метрологические характеристики:
Рабочий диапазон длин волн: 600+1700 нм.
Предел допускаемого значения основной погрешности измерений относительной спектральной характеристики опорного приемника (в спектральном диапазоне 800+1650 нм): 5 %.
Погрешность градуировки монохроматора по шкале длин волн: ± 1 нм.
- Рабочий эталон единиц длины и ослабления в световоде (ГР № 26439-04).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310+30 нм, 1550+30 нм. Диапазон воспроизведения длины: 0,06 — 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,2+1 • 10-5L), где L — воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 — 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: Д<0,02А, где А — измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины), м:
— при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000;
— при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000.
- Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений 0-500 МГц. Погрешность измерений ± 1,5 %.
Сведения о методах измерений
«Рефлектометры оптические FOD-7000 моделей FOD-7003, FOD-7004, FOD-7005. Руководство по эксплуатации. АПБР.438180.7000РЭ» раздел 8, «Проведение измерений».
Нормативные документы, устанавливающие требования к рефлектометрам оптическим FOD-7000
- ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- Технические условия ТУ 4381-008-85801186-11.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Поверка рефлектометра оптического FOD-7000 мод. FOD-7003, FOD-7004, FOD-7005
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелев-ского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры представлены следующими моделями:
- FOD-7003 — для одномодового оптического волокна на рабочие длины волн 1310 нм и 1550 нм;
- FOD-7004 — для многомодового оптического волокна на рабочие длины волн 850 нм и 1300 нм;
- FOD-7005 — для одномодового и многомодового оптического волокна на рабочие длины волн, соответственно, 1310 нм и 1550 нм, 850 нм и 1300 нм.

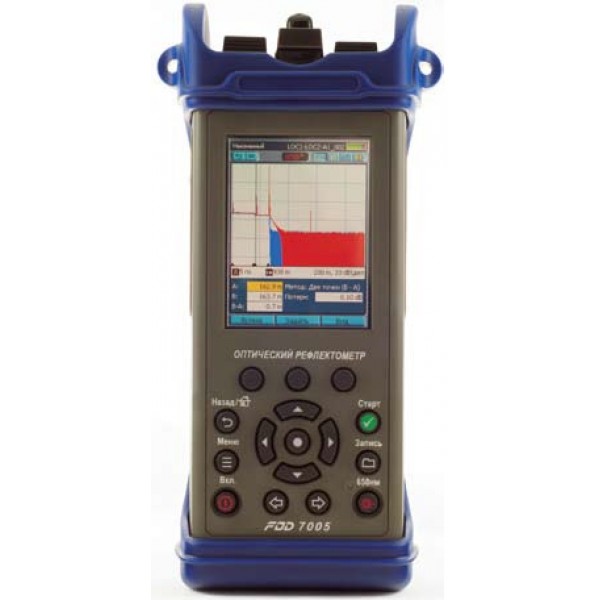

Конструктивно рефлектометры выполнены в прямоугольном корпусе в виде переносных приборов. Основные элементы управления рефлектометров расположены на передней панели. Рефлектометры позволяют проводить измерения ослабления и длины (расстояния) до мест неоднородностей и определение потерь в сростках оптических волокон методом обратного рассеяния. Рефлектометры позволяют записывать данные на COMPACT FLASH карту памяти (CF-карта) для последующего считывания в компьютер и обработки программами, соответствующими рекомендациям BELLCORE GR-196. FLASH карта имеет возможность сохранения результатов измерения не менее 1000 трасс. По заказу потребителя рефлектометры могут комплектоваться дополнительными адаптерами для подключения волоконнооптического кабеля с соединителями различных типов: FC, ST, SC, LC, универсальный 2,5 мм, универсальный 1,25 мм.
В состав каждой модели включен визуализатор (Fault Lokator) работающий на длине волны 635 нм, позволяющий оценить целостность волоконно-оптической линии.
|
Межповерочный интервал
|
|
|

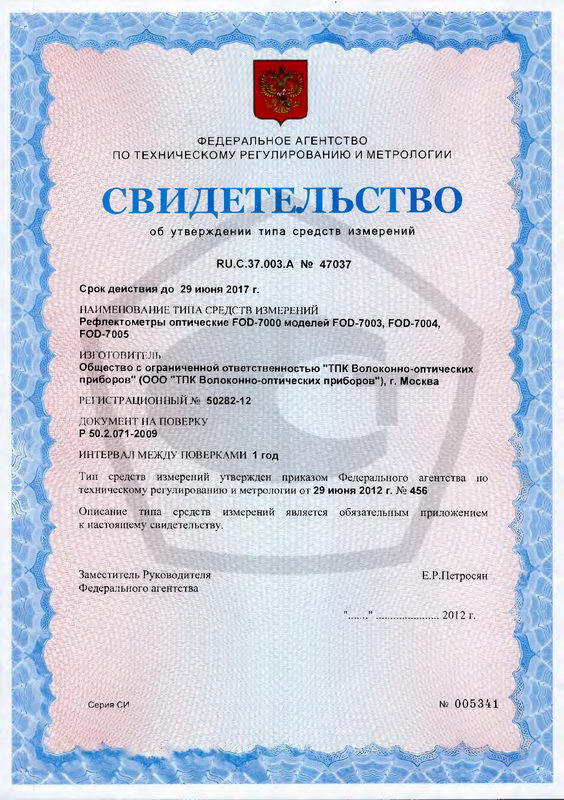

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»
Основные средства поверки:
- Спектральная установка из состава рабочего эталона единицы средней мощности в волоконно-оптических системах передачи РЭСМ-ВС (ГР № 32837-06).
Основные метрологические характеристики:
Рабочий диапазон длин волн: 600+1700 нм.
Предел допускаемого значения основной погрешности измерений относительной спектральной характеристики опорного приемника (в спектральном диапазоне 800+1650 нм): 5 %.
Погрешность градуировки монохроматора по шкале длин волн: ± 1 нм.
- Рабочий эталон единиц длины и ослабления в световоде (ГР № 26439-04).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310+30 нм, 1550+30 нм. Диапазон воспроизведения длины: 0,06 — 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,2+1 • 10-5L), где L — воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 — 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: Д<0,02А, где А — измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины), м:
— при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000;
— при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000.
- Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений 0-500 МГц. Погрешность измерений ± 1,5 %.
Сведения о методах измерений
«Рефлектометры оптические FOD-7000 моделей FOD-7003, FOD-7004, FOD-7005. Руководство по эксплуатации. АПБР.438180.7000РЭ» раздел 8, «Проведение измерений».
Нормативные документы, устанавливающие требования к рефлектометрам оптическим FOD-7000
- ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- Технические условия ТУ 4381-008-85801186-11.
