Поверка рефлектометра оптического EXFO MaxTester 700
Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазоны длин волн исследуемого излучения: 800 — 900 нм, 1250 — 1350 нм, 1480 — 1700 нм. Длины волн источников излучения (калибровки): 850±5, 1310±10, 1490±5, 1550±10, 1625±5 нм. Пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5 %, в рабочем спектральном диапазоне ±5%, измерений относительных уровней мощности ±1,2 %.
2 Рабочий эталон единицы длины и ослабления в световоде.
Основные метрологические характеристики:
Диапазон воспроизводимых длин от 0,06 до 500 км. Основная абсолютная погрешность при воспроизведении длины ±(0,2 +1х10-5 L) м, где L — измеряемая длина, м. Диапазон измерений вносимого ослабления от 0 до 20 дБ. Основная абсолютная погрешность измерений ослабления: 0,02 дБ/дБ.
Сведения о методах измерений
Рефлектометры оптические серии MaxTester 700. Руководство пользователя, главы 3 — 8.
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим серии MaxTester 700
1 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
2 Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
3 ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Рефлектометры оптические серии MaxTester 700 модификаций MAX-715B, MAX-720B, MAX-730B (далее по тексту — рефлектометры) предназначены для измерений ослабления в одномодовых оптических кабелях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения. Поверка рефлектометра оптического EXFO MaxTester 700 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

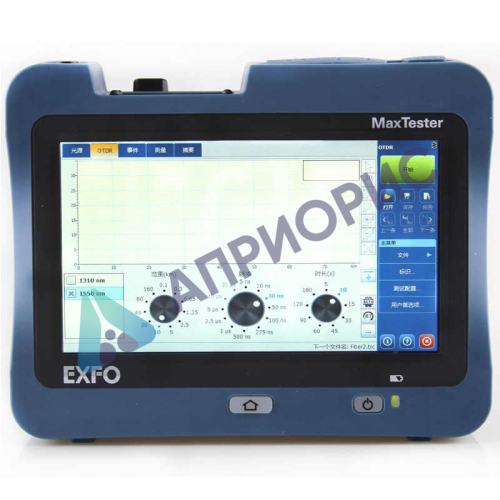

Поверка рефлектометра оптического EXFO MaxTester 700

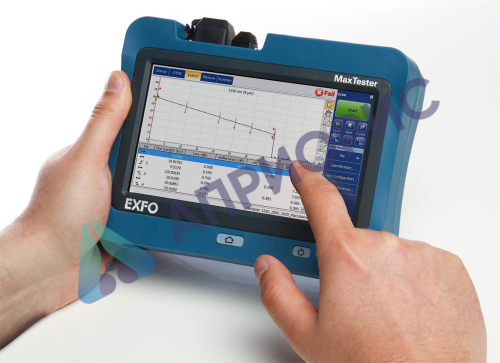

Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры выпускаются в трех модификациях: MAX-715B, MAX-720B, MAX-730B, каждая из которых в свою очередь представлена рядом моделей.
- Модификация MAX-715B включает модели MAX^^B-W!, MAX-715B-W2, MAX-715B^3.
- Модификация MAX-720B включает модель MAX-720B.
- Модификация MAX-730B включает модели MAX-730B-M1, MAX-730B-M2, MAX-730B-M3.
Модели отличаются значением динамического диапазона, а модификации отличаются набором рабочих длин волн.
Каждая из моделей может быть дополнительно оборудована измерителем оптической мощности. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

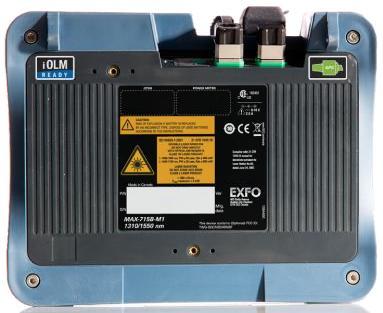

Рефлектометры выполнены в виде переносного прибора в прямоугольном монолитном корпусе.

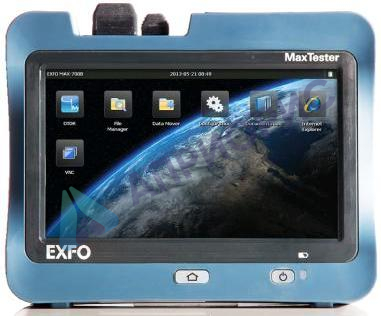

Основные элементы управления рефлектометрами расположены на их сенсорных панелях.
Рефлектометры оборудованы рядом портов:
- измерительный порт оптического рефлектометра, который может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
- порт встроенного измерителя оптической мощности;
- порт источника оптического излучения (совмещен с измерительным портом оптического рефлектометра);
- порт источника излучения видимого света для проверки целостности волоконной линии и определения изгибов оптического волокна (дополнительная опция);
- порт Ethernet 10/100 Мбит/с;
- 2 порта USB 2.0.
В рефлектометрах имеется возможность сохранения результатов измерения в виде файлов и передача их в персональный компьютер (ПК).
Программное обеспечение
Программное обеспечение (далее по тексту — ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера рефлектометров. Интерфейсная часть ПО запускается в рефлектометрах и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимая часть ПО рефлектометров представляет программный продукт «OTDR application».
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазоны длин волн исследуемого излучения: 800 — 900 нм, 1250 — 1350 нм, 1480 — 1700 нм. Длины волн источников излучения (калибровки): 850±5, 1310±10, 1490±5, 1550±10, 1625±5 нм. Пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5 %, в рабочем спектральном диапазоне ±5%, измерений относительных уровней мощности ±1,2 %.
2 Рабочий эталон единицы длины и ослабления в световоде.
Основные метрологические характеристики:
Диапазон воспроизводимых длин от 0,06 до 500 км. Основная абсолютная погрешность при воспроизведении длины ±(0,2 +1х10-5 L) м, где L — измеряемая длина, м. Диапазон измерений вносимого ослабления от 0 до 20 дБ. Основная абсолютная погрешность измерений ослабления: 0,02 дБ/дБ.
Сведения о методах измерений
Рефлектометры оптические серии MaxTester 700. Руководство пользователя, главы 3 — 8.
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим серии MaxTester 700
1 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
2 Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
3 ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
