Поверка рефлектометра оптического AE3100
Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2013;
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013;
- генератор оптический ОГ-2-2/Б (рег. № 44918-10);
- осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

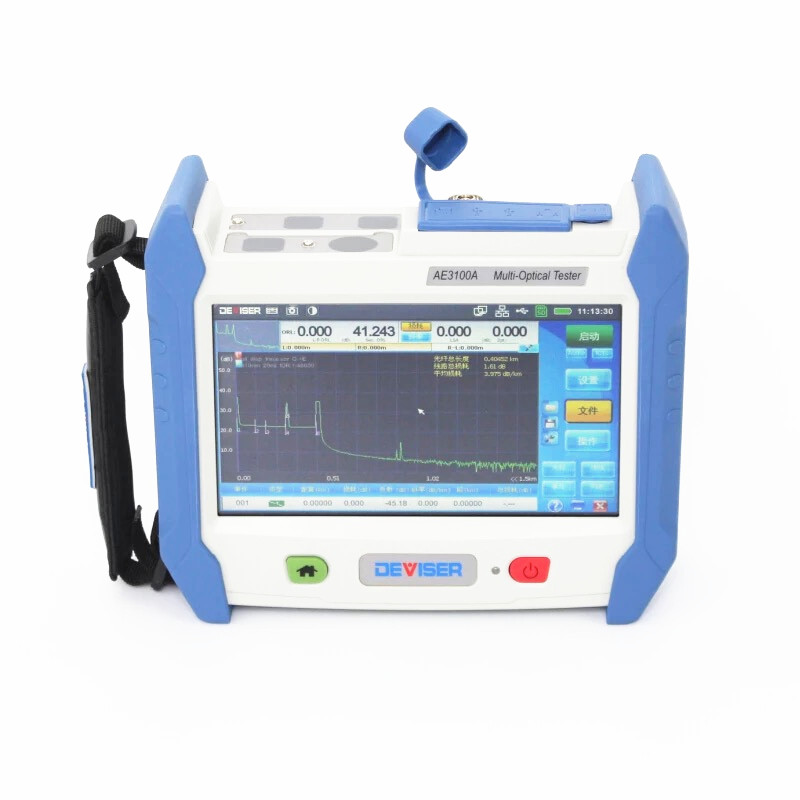

Рефлектометры оптические серии AE3100 (далее — рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн. Поверка рефлектометра оптического AE3100 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка рефлектометра оптического AE3100
В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее — источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания.
Рефлектометры выпускаются в различных модификациях AE3100A, AE3100B, AE3100C, AE3100D, AE3100E, AE3100F, AE3100CP-1, AE3100CP-2, AE3100CP-3, AE3100DP-1, AE3100DP-2, AE3100DP-3, AE3100G, AE3100M, AE3100CM, AE3100DM, AE3100EM, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Функции:
- измерение длины линии;
- измерение расстояния до места повреждения;
- измерение возвратных потерь, потерь на сращиваниях и коннекторах, суммарных потерь;
- измерение оптической мощности;
- получение рефлектограмм;
- визуальный поиск неисправностей.
Особенности:
- уверенная работа на коротких расстояниях (мёртвая зона по событию 0,8 м, по затуханию 3 м);
- широкий динамический диапазон (от 28 до 45 дБ в зависимости от модели);
- минимальное разрешение 5 см;
- максимальное расстояние 400 км;
- отображение результатов в табличном, графическом видах и в виде перечня событий;
- микроскоп и специальное приложение FiberSpot для обнаружения загрязнений торца оптоволокна (опция)
- память на 80 000 записей.
Метрологические характеристики в режиме оптического рефлектометра
Наименование
характеристики |
Значение | |||||
Модификация
рефлектометра |
AE3100A | AE3100B | AE3100C | AE3100D | AE3100E | AE3100F |
Длины волн, нм | 1310/1550 | |||||
Динамический диапазон измерений затухания, дБ, не менее | 30/28 | 34/32 | 36/34 | 40/38 | 43/41 | 45/43 |
Наименование
характеристики |
Значение | ||||||||||
Значение мертвой зоны, м, не более:
— при измерении затухания — при измерении положения неоднородности |
5
1,5 |
5
1 |
4
0,8 |
3
0,8 |
|||||||
Модификация
рефлектометра |
AE3100
CP-1 |
AE3100
CP-2 |
AE3100
CP-3 |
AE3100
DP-1 |
AE3100
DP-2 |
AE3100
DP-3 |
AE3100G | ||||
Длины волн, нм | 1310/
1550/ 1625 |
1310/
1550 |
1310/
1490/ 1550 |
1310/
1550/ 1625 |
1310/
1550 |
1310/
1490/ 1550 |
1310/1490/
1550/ 1625 |
||||
Динамический диапазон измерений затухания, дБ, не менее | 37/35/35 | 40/38/38 | 37/35/35/35 | ||||||||
Значение мертвой зоны, м, не более:
— при измерении затухания — при измерении положения неоднородности |
3
0,8 |
||||||||||
Диапазон измерений расстояния, м | от 0 до 4,0105 | ||||||||||
Модификация
рефлектометра |
AE3100M | AE3100CM | AE3100DM | AE3100EM | |||||||
Длины волн, нм | 850/1300 | 850/1300/1310/1550 | |||||||||
Динамический диапазон измерений затухания, дБ, не менее | 25/27 | 25/27/37/35 | 25/27/40/38 | 25/27/43/41 | |||||||
Значение мертвой зоны, м, не более:
— при измерении затухания — при измерении положения неоднородности |
4 (для 1310, 1550 нм) и 5 (для 850, 1300 нм) 0,8 | ||||||||||
Диапазон измерений расстояния, м | от 0 до 4,0105 (для 1310, 1550 нм) от 0 до 5,0104 (для 850, 1300 нм) | ||||||||||
Пределы допускаемой абсолютной погрешности измерений расстояния, м | ±(0,75+ 5счит+5-10-5^) 1) | ||||||||||
5счит — дискретность считывания на выбранном пределе шкалы расстояний, значение которой приведено в руководстве по эксплуатации, м; L — расстояние, м. |
Метрологические характеристики в режимах измерителя мощности и источника оптического излучения
Наименование
характеристики |
Значение | |||
Модификация
рефлектометра |
AE3100A AE3100B | AE3100C AE3100D | AE3100E | AE3100F |
Длины волн источника, нм | 1310; 1550 | |||
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее | -11 | -4 | ||
Длины волн измерителя мощности, нм | 850;1300; 1310; 1490; 1550 | |||
Диапазон измерения уровней средней мощности, дБм | от -50 до +10 | |||
Пределы допускаемой относительной погрешности измерения уровней средней мощности, дБм | ±0,5 | |||
Модификация
рефлектометра |
AE3100 AE3100 AE3100 AE3100 AE3100 CP-1 CP-2 CP-3 DP-1 DP-2 | AE3100
DP-3 |
AE3100G | |
Длины волн источника, нм | 1310; 1490; 1550;1625 | |||
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее | -4 | |||
Длины волн измерителя мощности, нм | 850;1300; 1310; 1490; 1550 | |||
Диапазон измерения уровней средней мощности, дБм | от -50 до +10 | |||
Пределы допускаемой относительной погрешности измерения уровней средней мощности, дБм | ±0,5 | |||
Модификация
рефлектометра |
AE3100M | AE3100CM AE3100DM AE3100EM | ||
Длины волн измерителя мощности, нм | 850; 1300; 1310; 1490; 1550; 1625 |
Наименование
характеристики |
Значение |
Диапазон измерения уровней средней мощности, дБм | от -50 до +10 |
Пределы допускаемой
относительной погрешности измерения уровней средней мощности, дБм |
±0,5 |
Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: | |
— напряжение питания, В | 12±1 |
Габаритные размеры, мм, не более: | |
— длина | 206 |
— ширина | 171 |
— высота | 75 |
Масса, кг, не более | 2,0 |
Условия эксплуатации: | |
— температура окружающей среды, °С | от -10 до +50 |
— относительная влажность при температуре +30 °С, %, не более | 90 |
— атмосферное давление, кПа | от 84,0 до 106,7 |
Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2013;
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013;
- генератор оптический ОГ-2-2/Б (рег. № 44918-10);
- осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
