Поверка расходомеров-счетчиков жидкости ультразвуковых AT868, DF868, XMT868i, PT878, SEN898

Характеристики

Межповерочный интервал

—

4 года

Госреестр

—

51863-12

Особенности

—

Поверка осуществляется по документу МП 51863-12 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики жидкости ультразвуковые мод. AT868, DF868, XMT868i, PT878, SEN898. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 15 мая 2012 г.

Перечень основных средств поверки (эталонов):

трубопоршневая установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределом основной относительной погрешности ±0,05%;
поверочная расходоизмерительная установка (далее — ПУ), диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределом основной относительной погрешности ±0,3%;
калибратор многофункциональный MC5-R (далее — калибратор), диапазон измерения токового сигнала от минус 100 до 100 мА, диапазон измерения частотного сигнала от 0,0028 Гц до 50 кГц, счет импульсов до 9999999 имп., пределы допускаемой погрешности в режиме измерения токового сигнала ±0,02 % от показания ±1,5 мкА, пределы допускаемой погрешности в режиме измерения частотного сигнала ±0,1 % от показания, минимальная амплитуда синусоидальных и прямоугольных сигналов: 2 В для частот ниже 10 кГц и длительности импульса более 50 мкс, 3 В для частот от 10 до 50 кГц и длительности импульса от 10 до 50 кГц.

Нормативные документы, устанавливающие требования к ИС

ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0.Общие требования
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерения скорости, объемного расхода и объема жидкостей.

Поверка расходомеров-счетчиков жидкости ультразвуковых AT868, DF868, XMT868i, PT878, SEN898

Расходомеры-счетчики жидкости ультразвуковые мод. AT868, DF868, XMT868i, PT878, SEN898 (далее — расходомеры) состоят из ультразвуковых преобразователей (далее -УП), установленных на измерительном участке трубопровода (далее — ИТ) и электронновычислительного блока (далее — ЭВБ). УП имеют врезное и накладное исполнение. Монтаж УП может осуществляться на ИТ или на специально изготовленный измерительный участок.

В расходомерах реализован время-импульсный метод измерения, при котором пара УП по очереди посылает и принимает кодированные ультразвуковые сигналы. Принцип время импульсного метода измерения заключается в измерении разницы времени прохождения аккустического сигнала по направлению потока и против него. По измеренной разности времен посредством ЭВБ определяется скорость потока жидкости. Значение объемного рахода жидкости расчитывается по скорости потока при известных значениях параметров ИТ (диаметр ИТ, толщина ИТ и т.д.).

Расходомер мод. AT868 (далее — AT868) предназначен для измерения скорости, объемного расхода и объема горячей и холодной воды, воды систем поддержания пластового давления, водонефтяных смесей. ЭВБ AT868 выполнен во влагозащищенном корпусе. AT868 работает в комплекте с врезными или накладными УП.

Расходомер мод. DF868 (далее — DF868) предназначен для измерения скорости, объемного расхода и объема горячей и холодной воды, морской воды, нефти и нефтепродуктов. DF868 работает в комплекте с врезными или накладными УП.

Расходомер мод. XMT868i (далее — XMT868i) предназначен для измерения скорости, объемного расхода и объема горячей и холодной воды, морской воды, сточных вод, нефти и нефтепродуктов, жидких углеводородов, сжиженного природного газа. XMT868i имеет компактный ЭВБ с инфракрасной клавиатурой для конфигурации во взрывоопасных зонах, который может быть смонтирован на измерительном участке трубопровода. XMT868i работает в комплекте с врезными или накладными УП.

Расходомер мод. PT878 (далее — PT878) предназначен для измерения скорости, объемного расхода и объема чистых жидкостей. PT878 имеет портативный ЭВБ, работающий от аккумуляторных батарей. Связь ЭВБ PT878 с инженерным компьютером осуществляется по инфракрасному порту. PT878 работает в комплекте с врезными или накладными УП.

Расходомер мод. SEN898 (далее — SEN898) предназначен для измерения скорости, объемного расхода жидких углеводородов, нефти и нефтепродуктов (исполнение LCT), сжиженного природного газа, криогенных жидкостей (исполнение LNG). SEN898 состоит из ЭВБ и четырех пар врезных УП, установленных на специально изготовленном измерительном участок. Для непосредственного конфигурирования SEN898 используется магнитный стилус.

ЭВБ расходомеров обеспечивают выполнение следующих функций:

цифровая обработка сигналов поступающих с УП;
измерения и преобразование аналоговых сигналов постоянного тока;
хранение измерительной информации и настроечных параметров расходомера;
отображение измерительной информации и настроечных параметров расходомера;
передача измерительной информации по аналоговым и различным цифровым интерфейсам;
защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

В комплекте с расходомерами возможна поставка программного пакета PanaView, для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет PanaView позволяем производить следующие операции:

загружать в расходомер и сохранять из расходомера конфигурационные данные;
формировать протоколы и графики, основываясь на измерительной информации хранящейся в расходомере;
отображать и строить графики по текущим значениям измеряемых параметров.

Программный пакет PanaView реализует протоколы связи IDM и PanaLink и поддерживает следующие коммуникационные интерфейсы связи:

Последовательный интерфейс (RS232, RS485)
Ethernet
Инфра красный интерфейс связи (далее — ИК)

Программное обеспечение. Расходомеры имеют встроенное программное обеспечение (далее — ПО). ПО расходомеров имеет уровень защиты С по МИ 3286-2010. Защита ПО расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров исключается: наличием в расходомерах функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Идентификация ПО расходомеров осуществляется путем отображения на дисплее расходомера или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащей номер версии и цифровой идентификатор ПО расходомера. Идентификационные данные ПО расходомеров приведены в таблице 1

Идентификационные данные ПО расходомеров

Модель расходомера	Идентификационное наименование ПО	Номер версии ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентификатора ПО
AT868	AT868.BIN	AT2F	5296	CRC-16
DF868	DF868.BIN	F2AJ	02DB	CRC-16
XMT868i	XMT868I.BIN	X3G	D6A4	CRC-16
XMT868i	XMT868HRT.BIN	X2M. HRT	F32D	CRC-16
PT878	BOOT.004.2	2F	—	—
SEN898	IMG878 DSP 001 D.BIN	DSP.1.D	A6E1FAA9	CRC-32

Межповерочный интервал
Госреестр
Особенности

Перечень основных средств поверки (эталонов):

трубопоршневая установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределом основной относительной погрешности ±0,05%;
поверочная расходоизмерительная установка (далее — ПУ), диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределом основной относительной погрешности ±0,3%;
калибратор многофункциональный MC5-R (далее — калибратор), диапазон измерения токового сигнала от минус 100 до 100 мА, диапазон измерения частотного сигнала от 0,0028 Гц до 50 кГц, счет импульсов до 9999999 имп., пределы допускаемой погрешности в режиме измерения токового сигнала ±0,02 % от показания ±1,5 мкА, пределы допускаемой погрешности в режиме измерения частотного сигнала ±0,1 % от показания, минимальная амплитуда синусоидальных и прямоугольных сигналов: 2 В для частот ниже 10 кГц и длительности импульса более 50 мкс, 3 В для частот от 10 до 50 кГц и длительности импульса от 10 до 50 кГц.

Нормативные документы, устанавливающие требования к ИС

ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0.Общие требования
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

Описание типа СИ

297,7 Кб

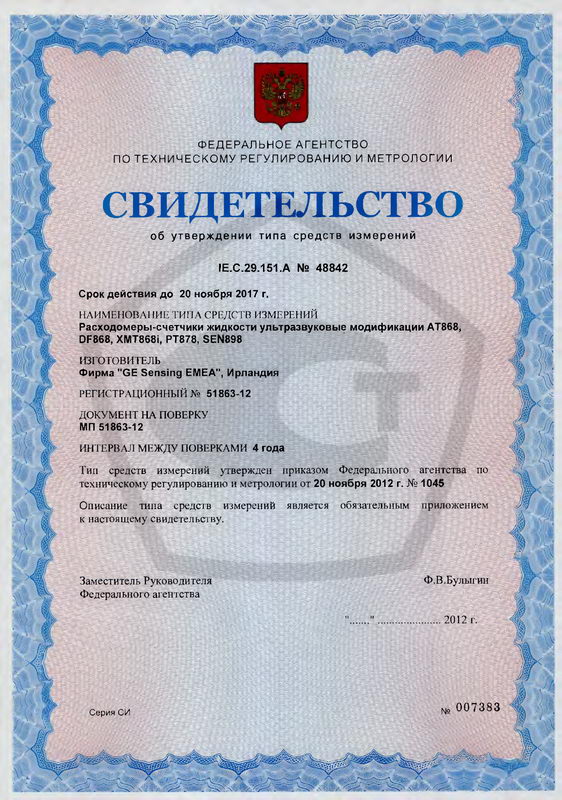

Свидетельство об утверждении типа СИ

127,2 Кб
