Поверка расходомеров-счетчиков ультразвуковых RusFlow TDS-100BF1 / TDS-100BМ / TDS-100BH
Поверка осуществляется по документу 55866063 МП «ГСИ. Расходомеры-счетчики ультразвуковые RusFlow. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 02.07.2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера с погрешностью не более 1/3 допускаемой относительной погрешности поверяемого расходомера).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор под винт крепления задней крышки корпуса на TDS-100BH, защитной панели на TDS-100BF1, в виде наклейки на правую защелку корпуса TDS-100BM и в виде оттиска поверительного клейма в паспорт прибора (раздел «Свидетельство о приемке») при первичной поверке и на свидетельство о поверке при периодической.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости.
- Техническая документация компании «Dalian Metery Instrument Co., Ltd», Китай
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения объемного расхода и объема жидкости.
Поверка расходомеров-счетчиков ультразвуковых RusFlow TDS-100BF1 / TDS-100BМ / TDS-100BH
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости и против него. Разность этих времен пропорциональна средней скорости движения жидкости по трубопроводу. Результаты измерений отображается на дисплее и фиксируется в энергонезависимой памяти.
Расходомеры-счетчики ультразвуковые (далее — расходомеры) состоят из ультразвуковых датчиков, установленных на измерительном участке трубопровода и электронно-вычислительного блока. Ультразвуковые датчики имеют врезное или накладное исполнение
Расходомеры выпускаются в виде следующих модификаций: TDS-100BF1, TDS-100BH, TDS-100BM.
Модификации отличаются между собой сервисными функциями, габаритным размерами и массой. Модели расходомеров также отличаются портативным (TDS-100BH) или стационарным исполнением (TDS-100BF1, TDS-100BM), количеством аналоговых и цифровых входов/выходов, материалом корпуса (алюминий, пластик).
Отличительными особенностями расходомеров модификации TDS-100BH являются: портативное исполнение с аккумуляторной батареей для автономной работы, электронный блок помещен в пластиковый корпус со степенью защиты IP65, исполнение общепромышленное, два измерительных канала. Работает в комплекте с накладными ультразвуковыми датчиками.

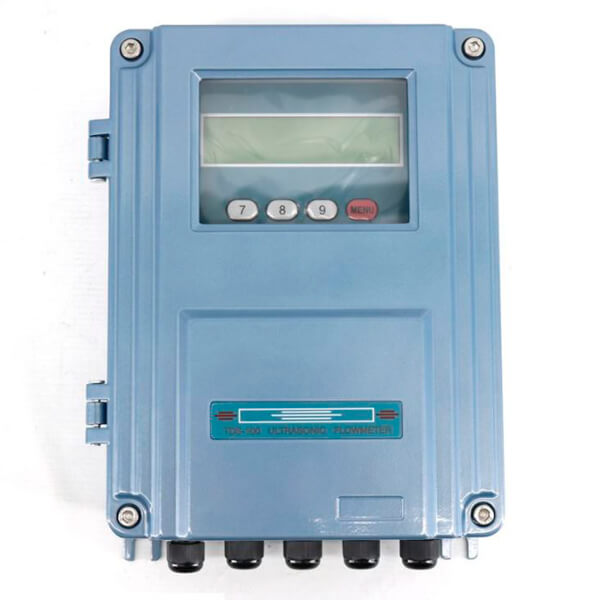

Отличительными особенностями расходомеров модификации TDS-100BF1 является: стационарное исполнение в алюминиевом корпусе со степенью защиты в закрытом состоянии IP65, исполнение общепромышленное, два измерительных канала. Работает в комплекте с врезными или накладными ультразвуковыми датчиками.
Отличительными особенностями расходомеров модификации TDS-100BМ является: модульное исполнение в пластиковом корпусе со степенью защиты IP21. Данный блок монтируется на DIN рейку, исполнение общепромышленное, два измерительных канала. Работает в комплекте с врезными или накладными ультразвуковыми датчиками.
При выборе места установки врезных ультразвуковых датчиков необходимо иметь прямой участок трубопровода выше по потоку длиной от 3 до 10Ду (в зависимости от характера местных сопротивлений) и ниже по потоку от 2 до 5Ду, для накладных ультразвуковых датчиков выше по потоку длиной от 10 до 30Ду (в зависимости от характера местных сопротивлений) и ниже по потоку от 5Ду (где Ду — условный внутренний диаметр трубопровода), более подробная информация по требуемым прямым участкам указана в Руководстве по эксплуатации.
Наименование характеристики | Значение |
Выходные сигналы: | |
— токовый, мА | от 4 до 20 |
— импульсный, имп. | Не ограничено |
Интерфейс | RS-485 |
RS-2321 | |
Габаритные размеры (длинахширинахвысота), мм, не | |
более | |
— Расходомер TDS-100BH | 210х90х30 |
— Расходомер TDS-100BM | 90х90х35 |
— Расходомер TDS-100BF1 | 265х205х80 |
Масса, кг, не более: | |
— TDS-100BH | 0,6 |
— TDS-100BM | 0,2 |
— TDS-100BF1 | 3,0 |
Рабочие условия применения: | |
— температура окружающей среды, °С: | |
-TDS-100BH | от -15 до +50 |
-TDS-100BM | от -20 до +50 |
-TDS-100BF1 | от -25 до +50 |
— относительная влажность воздуха, % | до 90 |
— атмосферное давление, кПа | от 84,0 до 106,7 |
Температура измеряемой среды, °С | |
— при использовании накладных ультразвуковых датчи- | от -30 до +160 |
ков | |
— при использовании врезных ультразвуковых датчиков | от -40 до +160 |
Средний срок службы, лет, не менее | 10 |
Средняя наработка на отказ, ч, не менее | 65000 |
Поверка осуществляется по документу 55866063 МП «ГСИ. Расходомеры-счетчики ультразвуковые RusFlow. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 02.07.2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера с погрешностью не более 1/3 допускаемой относительной погрешности поверяемого расходомера).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор под винт крепления задней крышки корпуса на TDS-100BH, защитной панели на TDS-100BF1, в виде наклейки на правую защелку корпуса TDS-100BM и в виде оттиска поверительного клейма в паспорт прибора (раздел «Свидетельство о приемке») при первичной поверке и на свидетельство о поверке при периодической.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости.
- Техническая документация компании «Dalian Metery Instrument Co., Ltd», Китай
