Поверка расходомеров-счетчиков турбинные РСТ
Поверка осуществляется по документу ЛГФИ.407221.008 МИ “ГСИ. Расходомер-счетчик турбинный РСТ. Методика поверки”, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 г. Основное поверочное оборудование:
- расходомерная установка с погрешностью не более ±0,15 %, диапазон расходов от 0,003 до 140 л/с;
- вольтметр универсальный В7-46, измерение напряжения от 5 до 7 В, погрешность не более ±1 %;
- частотомер Ф5041, измерение интервалов времени от 10 до 10 с, погрешность не более ±0,1 %.
Сведения о методах измерений
- изложены в руководстве по эксплуатации ЛГФИ.407221.008 РЭ.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам турбинным РСТ
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
- ГОСТ 12.2.007.0 «ССБТ. Изделия электротехнические. Общие требования безопасности» .
- ТУ4213-014-07513518-96 (ЛГФИ.407221.008 ТУ) — Расходомеры-счетчики турбинные РСТ. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объема жидких сред с вязкостью до 100 мм2/с в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании при учетных операциях.
Поверка расходомеров-счетчиков турбинные РСТ

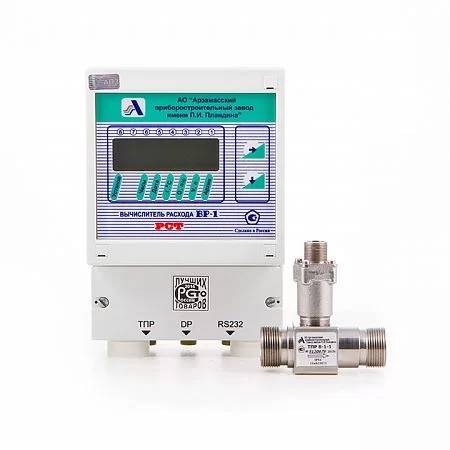

РСТ состоит из турбинного преобразователя расхода ТПР (Г.р. № 8326-04) (комплектуются магнито — индукционным генератором МИГ) или ТПРМ (Г.р. № 8326-04) (комплектуются усилителем -формирователем УФ) или преобразователя расхода турбинного геликоидного ТПРГ (Г.р. № 23153-08) (в дальнейшем — ТПРГ) и электронного вычислителя расхода ВР-1 (в дальнейшем — вычислитель).
Принцип действия РСТ основан на зависимости угловой скорости вращения тур-бинки от объемного расхода жидкости, протекающей через преобразователь.
В результате взаимодействия лопастей вращающейся турбинки с чувствительным элементом на выходе преобразователя формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения турбинки.
Вычислитель производит прием и обработку сигналов с первичного преобразователя.
Вычислитель индицирует следующие параметры измеряемой среды: текущий расход, суммарный объем жидкости за время измерений, архив (почасовое количество измеренной жидкости нарастающим итогом за текущие сутки и 7 предыдущих суток, подточ-ное количество измеренной жидкости, нарастающим шагом за 1 час). Вычислитель выводит информацию из архивов и текущие показатели на внешнюю ЭВМ по интерфейсу RS232.
Питание расходомера осуществляется от комплекта автономных источников напряжением 6 В.
РСТ выпускается в различных исполнениях, в зависимости от:
- типа преобразователя ТПР(ТПРМ) или ТПРГ;
- длины кабеля связи между преобразователем и вычислителем и диапазона температур окружающей и измеряемой среды; — лишнее, т.к. и то и другое определяется типом преобразователя ТПР, ТПРМ или ТПРГ)
- типа применяемых подшипников в преобразователе (подшипники качения или скольжения);
- типа сочленения с трубопроводом и максимально допустимого давления измеряемой среды.
Составные части расходомера и места пломбирования и кернения представлены на рисунке.
Программное обеспечение
Программное обеспечение, записанное в микроконтроллер вычислителя, проводит обработку данных, поступающих от преобразователя расхода ТПР (ТПРГ), вычисление объема измеряемой среды и вывод результатов измерений на индикацию, формирует часовой и месячный архивы. Микроконтроллер имеет однократно программируемую память и программируется через технологический разъем, расположенной на печатной плате. Защита ПО осуществляется невозможностью перепрограммирования МК без его замены и без нарушения пломбы завода-изготовителя.
Идентификационные данные программного обеспечения, записанного в вычислитель, приведены в таблице.
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| m45.txt | ЛГФИ.00003 | версия 4.5 | 229dCA | 24-ти битная сумма всех байт, входящих в файл кода программы |
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу ЛГФИ.407221.008 МИ “ГСИ. Расходомер-счетчик турбинный РСТ. Методика поверки”, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 г. Основное поверочное оборудование:
- расходомерная установка с погрешностью не более ±0,15 %, диапазон расходов от 0,003 до 140 л/с;
- вольтметр универсальный В7-46, измерение напряжения от 5 до 7 В, погрешность не более ±1 %;
- частотомер Ф5041, измерение интервалов времени от 10 до 10 с, погрешность не более ±0,1 %.
Сведения о методах измерений
- изложены в руководстве по эксплуатации ЛГФИ.407221.008 РЭ.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам турбинным РСТ
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
- ГОСТ 12.2.007.0 «ССБТ. Изделия электротехнические. Общие требования безопасности» .
- ТУ4213-014-07513518-96 (ЛГФИ.407221.008 ТУ) — Расходомеры-счетчики турбинные РСТ. Технические условия.
