Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF

Назначение: для измерения массового и объемного расхода, плотности, массы и объема жидкости и газа. Область применения: химическая, нефтехимическая, нефтяная, газовая, пищевая, фармацевтическая и другие отрасли промышленности.

Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF

Принцип действия счетчиков—расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой . Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик , пропорциональные массовому расходу.

Счетчики—расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности , вязкости , наличия твердых частиц и режимов течения среды . Отклонение температуры среды от температуры калибровки компенсируется установкой нуля, а изменение давления среды внесением соответствующей поправки .

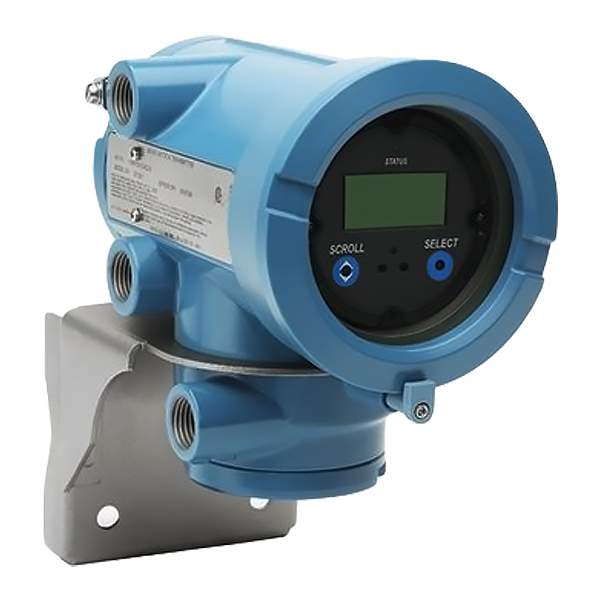

Счетчики —расходомеры состоят из первичного измерительного преобразователя массового расхода (в дальнейшем — датчика) и преобразователя , который может быть встроенным и выносным на расстояние до 300 м. Преобразователи обеспечивают обработку цифровых сигналов поступающих с процессора датчика и регистрацию. Датчик массового расхода может быть использован и без преобразователя .

Счетчики —расходомеры F и Н используют для измерения параметров потока жидкости или газа с преобразователями RFT9739, 9739МУ0, серий 1500, 1700, 2200, 24005, 2500, 2700, 3300, 3500, 3700. Счетчики —расходомеры Н отличаются повышенной чистотой обработки внутренней поверхности измерительных трубок , а преобразователи — способами монтажа, исполнением корпуса и функциональными возможностями .

Детали датчиков, контактирующие с измеряемой средой — нержавеющая сталь 3161, а наружного кожуха — нержавеющая сталь 3041. Счетчики—расходомеры R используются для измерения параметров потока жидкости или газа с преобразователем IFT9703 и серий 1500, 1700, 2500, 2700. Детали датчиков, контактирующие с измеряемой средой— нержавеющая сталь 3161, а наружного кожуха — нержавеющая сталь 3041. Модификация CNG 050 используется для измерения массового расхода природного газа.

Счетчики—расходомеры Т имеют прямую измерительную трубу, используются для измерения параметров потока жидкости с преобразователями серий 9739МУ0, 1500, 1700, 2500, 2700, 3300, 3500, 3700. Детали датчиков, контактирующие с измеряемой средой — титан, а наружного кожуха — нержавеющая сталь 3041. Преобразователи могут быть выполнены с дисплеем или без него .

Счетчики—расходомеры LF используются для измерения параметров потока жидкости или газа малых расходов с преобразователем LFT. Детали датчиков , контактирующие с измеряемой средой— нержавеющая сталь 316/3161, а наружного кожуха — алюминий покрытый полиуретаном . Счетчики —расходомеры DS, ОН, ОТ, DL, СМЕ используются для измерения параметров потока жидкости или газа с преобразователями КРТ9739, 9739МУ0, IFT9701, серий 1500, 1700, 2200, 2400$, 2500, 2700, 3300, 3500, 3700 и следующими датчиками расхода :

• DS — для стандартных давлений жидкости и газа;
• ОН — для высоких давлений жидкости и газа;
• ОТ — для высоких температур жидкости и газа;
• DL — для жидкостей и газов, которые требуют периодической очистки рабочей полости датчика;
• СМЕ — для стандартных и высоких давлений жидкости и газа, но со специальной конструкцией рабочей полости и корпуса датчика.

Детали датчиков, контактирующие с измеряемой средой , могут быть изготовлены из нержавеющей стали , Тантала, На 1е11оу, Nickel А11оу, а так— же нержавеющей стали с тефлоновым покрытием.
