Поверка расходомера ультразвукового ПИР 1010
Поверка осуществляется в соответствии с документом ПИР 1010.000.000.000.00 МП «Инструкция. Расходомеры ультразвуковые ПИР 1010. Методика поверки», утверждённым руководителем ГЦИ СИ ЗАО КИП «МЦЭ» 23 сентября 2014 г.
Основные средства поверки:
- установка поверочная «ВЗЛЁТ ПУ» (номер в Госреестре СИ РФ 47543-11), воспроизводимый средний объёмный (массовый) расход воды от 0 до 5000 м 3/ч, пределы допускаемой погрешности измерения расхода в зависимости от эталонных средств измерений, используемых в составе установки, составляют ± 0,05%, ± 0,1%, ± 0,15%, ± 0,3%, ± 0,5%, ± 1%;
- установка для градуировки и поверки счётчиков газа УПCГ-2500 (№ в Госреестре СИ РФ 47988-11), диапазон воспроизводимых расходов от 0,25 до 2500 м 3/ч, пределы допускаемой относительной погрешности измерений объёма газа ± 0,3%;
- эталонная установка ЭУ-2 из состава государственного первичного эталона объемного и массового расходов газа ГЭТ 118-2013, диапазон воспроизведения объёмного расхода газа от 1 до 16000 м3/ч, пределы допускаемой относительной погрешности измерений объёма газа ± 0,092%.
- термогигрометр «ИВА-6А-Д» (номер в Госреестре СИ РФ 46434-11) с пределами измерений влажности от 0 до 98 % и погрешностью измерений ± 3%, пределами измерений температуры от минус 40 до плюс 60 °С и погрешностью измерений ± 0,5 °С, пределами измерения давлении от 300 до 1100 гПа и погрешностью измерения ± 2,5%;
- рулетка Р20У3К по ГОСТ 7502-98;
- толщиномер ультразвуковой WT-600S (номер в Госреестре СИ РФ 49745-12), диапазон измерений от 3 до 500 мм, относительная погрешность измерений 1%.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Принцип действия расходомера основан на зависимости разности времени прохождения ультразвуковых импульсов по потоку и против потока газа / жидкости (далее — среда) от скорости среды. Возбуждение и прием ультразвуковых импульсов производится с помощью электроакустических преобразователей (далее — ПЭА), которые устанавливаются на трубопровод. Поверка расходомера ультразвукового ПИР 1010 проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка расходомера ультразвукового ПИР 1010
Возможна установка на измерительный участок трубопровода одной, двух или четырёх пар ПЭА (одно-, двух- или четырёхлучевая схемы измерений). При увеличении количества лучей увеличивается точность измерений.
Имеются ПЭА разных модификаций и типоразмеров. Конкретная модификация ПЭА выбирается изготовителем для каждого случая индивидуально, при выборе играют роль следующие параметры: материал стенки трубопровода, толщина стенки трубопровода, тип рабочей среды, её давление.
Кроме ПЭА в состав расходомера входит вычислитель, предназначенный для формирования управляющих команд и обработки полученной информации, вычисления расхода и объёма, визуализации результатов измерений и передачи на устройства верхнего уровня.
Опционально в комплекте с расходомером может поставляться программное обеспечение для ПК, обеспечивающее удалённое управление расходомером, автоматического снятие, обработку и архивирование данных.
Имеются по четыре модификации вычислителей, предназначенные для использования в составе расходомеров газа (модификации 1010RG-2BA, 1010RG-2BB, 1010RG-9BА, 1010RG-9BB) и расходомеров жидкости (модификации 1010RFH-4AA, 1010RFH-4AB, 1010RFH-9CA, 1010RFH-9CB).
Имеются модификации расходомера, в которых ПЭА предустановленны на калиброванные измерительные участки (КИУ), представляющие собой отрезки труб с фланцами, монтируемые в рабочий трубопровод с помощью фланцевых соединений. Использование КИУ обеспечивается снижение погрешности измерений объёмного расхода и объёма среды.
При вводе в вычислитель (ввод производится вручную) значения коэффициента сжимаемости, рассчитанного согласно ГОСТ Р 8.662-2009, расходомер определяет объёмный расход и объём природного газа, приведенные к стандартным условиям.
Определение состава природного газа, необходимое для расчёта коэффициента сжимаемости, производится в аттестованной лаборатории хроматографическим методом на пробах, отобранных в соответствии с требованиями ГОСТ 31370-2008. Измерения температуры и давления газа выполняются внешними преобразователями температуры и давления в соответствии с требованиями ГОСТ 8.611-2013. Погрешность приведения (пересчёта) к стандартным условиям не превышает 0,02 %.
При вводе в вычислитель (ввод производится вручную) значения плотности, полученного по данным аттестованной лаборатории или измеренного поточным плотномером, вычисляет значение массового расхода и масса.

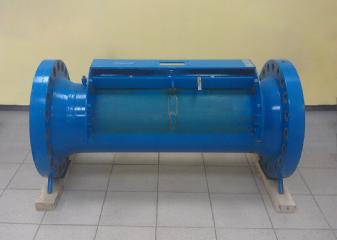

Общий вид расходомера показан на рисунках 1 — 4.
Места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттиска клейма поверителя приведены на рисунках 5 и 6.
ПЭА являются неразборными и не пломбируются.
Диаметр условного прохода измерительного участка трубопровода, мм от 100 до 1600.
Диапазон измерения объёмного расхода, м /ч:
- газ в соответствии с таблицей 2;
- жидкость в соответствии с таблицей 2. Пределы допускаемой основной относительной погрешности измерения объёмного расхода и объёма по частотному выходу и по цифровому выходу 50, %:
- при монтаже ПЭА на трубопровод, при имитационной поверке:
- газ, однолучевая схема 3;
- газ, двухлучевая схема 1,5;
- жидкость, однолучевая схема 1,0;
- жидкость, двухлучевая схема 0,75;
- при предустановке ПЭА на КИУ, при имитационной поверке:
- газ, двухлучевая схема 1;
- газ, четырёхлучевая схема 0,75;
- жидкость, двухлучевая схема 0,5;
- жидкость четырёхлучевая схема 0,3;
- при монтаже ПЭА на трубопровод, при поверке на месте эксплуатации:
- газ, однолучевая схема 1,5;
- газ, двухлучевая схема 1;
- жидкость, однолучевая схема 0,75;
- жидкость, двухлучевая схема 0,5;
- при предустановке ПЭА на КИУ, при поверке на поверочных установках:
- газ, двухлучевая схема 0,5;
- газ, четырёхлучевая схема 0,3;
- жидкость, двухлучевая схема 0,25;
- жидкость, четырёхлучевая схема 0,15. Пределы допускаемой относительной погрешности измерений
объёмного расхода 5qi по токовому выходу, % ±[|50| + 0,1].
Параметры рабочей среды:
- температура жидкости (газа), °С от минус 55 до плюс 200;
- минимальное избыточное давление газа, МПа 0,5;
- максимальное избыточное давление жидкости (газа), МПа в соответствии с исполнением трубопровода.
Количество измерительных лучей:
- модификации 1010RG-2BA, 1010RG-2BB, 1010 RFH-4AA и 1010 RFH-4AB 1 или 2;
- модификации 1010 RFH-9CA, 1010 RFH-9CB, 1010RG-9BA и 1010RG-9BB 1, 2 или 4.
Параметры электропитания:
- от сети переменного тока:
- напряжение, В 220-15%%;
- частота, Гц 50 ± 1
- от источника постоянного тока:
- напряжение, В от 9 до 36. Потребляемая мощность, В-А (Вт), не более 20. Выходные электрические сигналы:
- частотный (опция), частота сигнала, Гц от 0 до 5000;
- аналоговый постоянного тока, мА 4-20;
- цифровой, стандарт, Modbus RTU;
- дискретный (опция) типа «сухой контакт». Входные электрические сигналы от преобразователей температуры и давления:
- аналоговые токовые, мА 4 — 20. Рабочие условия эксплуатации:
- температура окружающей среды, °С
- вычислитель расхода от минус 25 до плюс 60;
- ПЭА от минус 55 до плюс 60;
- атмосферное давление, кПа от 84 до 106,7;
- относительная влажность окружающей среды при температуре 35 °С, % от 30 до 95.
Длины прямых участков, Ду, не менее
- до ПЭА 15;
- после ПЭА 5.
Лист № 5 Всего листов 7
Масса и габаритные размеры приведены в таблице 3.
Средний срок службы, лет, не менее 12.
Таблица 2 — Диапазоны измерений объёмного расхода в трубопроводах различных Ду при рабочих условиях_
| Ду, мм1 | Объёмный расход, м2/ч | |||
| жидкость3 | газ3 | |||
| минимальный | максимальный | минимальный | максимальный | |
| 100 | 8,5 | 339 | 8,5 | 848 |
| 150 | 19,1 | 763 | 19,1 | 1908 |
| 200 | 33,9 | 1356 | 33,9 | 3391 |
| 250 | 53,0 | 2120 | 53,0 | 5299 |
| 300 | 76,3 | 3052 | 76,3 | 7630 |
| 350 | 103,9 | 4154 | 103,9 | 10386 |
| 400 | 135,6 | 5426 | 135,6 | 13565 |
| 450 | 171,7 | 6867 | 171,7 | 17168 |
| 500 | 212,0 | 8478 | 212,0 | 21195 |
| 600 | 305,2 | 12208 | 305,2 | 30521 |
| 700 | 415,4 | 16617 | 415,4 | 41542 |
| 800 | 542,6 | 21704 | 542,6 | 54259 |
| 900 | 686,7 | 27469 | 686,7 | 68672 |
| 1000 | 847,8 | 33912 | 847,8 | 84780 |
| 1200 | 1220,8 | 48833 | 1220,8 | 122083 |
| 1400 | 1661,7 | 66468 | 1661,7 | 166169 |
| 1600 | 2170,4 | 86815 | 2170,4 | 217037 |
Таблица 3 — Габаритные размеры и масса составных частей расходомеров
| Наименование
блока, датчика |
Условное обозначение типоразмера | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| ПЭА | A (модификации A1, A2, A3) | 56 | 28 | 43 | 1,2 |
| B (модификации B1, B2, B3, B1G, B2G, B3G) | 84 | 28 | 43 | ||
| C (модификации C1, C2, C1G, C2G) | 127 | 33 | 56 | ||
| D (модификации D1, D2, D3, D4) | 191 | 51 | 84 | ||
| Вычислитель
расхода |
ПИР 1010 (модификации 1010RG-2BA, 1010RG-2BB, 1010RG-9B^ 1010RG-9BB, 1010RFH-4AA, 1010RFH-4AB, 1010RFH-9CA, 1010RFH-9CB) | 306 | 140 | 236 | 4,2 |
Поверка осуществляется в соответствии с документом ПИР 1010.000.000.000.00 МП «Инструкция. Расходомеры ультразвуковые ПИР 1010. Методика поверки», утверждённым руководителем ГЦИ СИ ЗАО КИП «МЦЭ» 23 сентября 2014 г.
Основные средства поверки:
- установка поверочная «ВЗЛЁТ ПУ» (номер в Госреестре СИ РФ 47543-11), воспроизводимый средний объёмный (массовый) расход воды от 0 до 5000 м 3/ч, пределы допускаемой погрешности измерения расхода в зависимости от эталонных средств измерений, используемых в составе установки, составляют ± 0,05%, ± 0,1%, ± 0,15%, ± 0,3%, ± 0,5%, ± 1%;
- установка для градуировки и поверки счётчиков газа УПCГ-2500 (№ в Госреестре СИ РФ 47988-11), диапазон воспроизводимых расходов от 0,25 до 2500 м 3/ч, пределы допускаемой относительной погрешности измерений объёма газа ± 0,3%;
- эталонная установка ЭУ-2 из состава государственного первичного эталона объемного и массового расходов газа ГЭТ 118-2013, диапазон воспроизведения объёмного расхода газа от 1 до 16000 м3/ч, пределы допускаемой относительной погрешности измерений объёма газа ± 0,092%.
- термогигрометр «ИВА-6А-Д» (номер в Госреестре СИ РФ 46434-11) с пределами измерений влажности от 0 до 98 % и погрешностью измерений ± 3%, пределами измерений температуры от минус 40 до плюс 60 °С и погрешностью измерений ± 0,5 °С, пределами измерения давлении от 300 до 1100 гПа и погрешностью измерения ± 2,5%;
- рулетка Р20У3К по ГОСТ 7502-98;
- толщиномер ультразвуковой WT-600S (номер в Госреестре СИ РФ 49745-12), диапазон измерений от 3 до 500 мм, относительная погрешность измерений 1%.
