Поверка расходомера электромагнитного SMARTFLOW

Назначение: для измерений объемного расхода и объема электропроводящих жидкостей, пульп и суспензий с электропроводимостью от 5 мкСм/см, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии и в измерительных системах.

Поверка расходомера электромагнитного SMARTFLOW

Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.

Расходомеры состоят из первичных электромагнитных преобразователей расхода (далее — ППР) (STE, STM, STR) и вторичных преобразователей (далее — блок электроники) (S, U, К, M, F) смонтированных компактно или раздельно в герметичных корпусах. При раздельном исполнении блок электроники и ППР соединяются кабелем длиной до 200 м.

ППР состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в блок электроники, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию об объемном расходе и объеме, передают диагностические и другие сообщения. Вся информация выводится на ЖК-индикатор (при наличии), передается на персональный компьютер, контроллер или мобильный телефон в виде СМС-сообщения.

Блок электроники обеспечивает питание цепи возбуждения магнитного поля ППР и обработку сигнала с электродов, а также преобразует сигналы от электродов датчика в аналоговые выходные сигналы токовый (4-20 мА), частотно-импульсный, дискретный выходной сигналы, цифровые сигналы по стандарту HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus.

Расходомеры обеспечивают выполнение следующих функций:

• измерение объёмного расхода и объёма жидкости в прямом и обратном направлении;
• индикации результатов измерений в различных единицах расхода, объема;
• самодиагностики и индикации неисправностей, предупреждения в виде кодаошибок;
• автоматической очистки электродов с возможностью установки периодичности вручную;
• автоматического сохранения в энергонезависимой памяти параметров настройки, последних ошибках, результатов измерений расходомеров и их вывод на устройства индикации;
• фиксацию в архиве фактов отключений (перебоев) электропитания расходомера;
• контроля заполненности трубопровода.

ППР выпускаются в различных исполнениях, которые отличаются следующими конструктивными особенностями: внешним видом, материалом футеровки, типом присоединения к трубопроводу (фланцевое, бесфланцевое, гигиеническое), количеством электродов. Количество электродов может быть от двух до четырех: два обязательных измерительных, один заземляющий и один, выполняющий функцию детектирования пустой трубы.

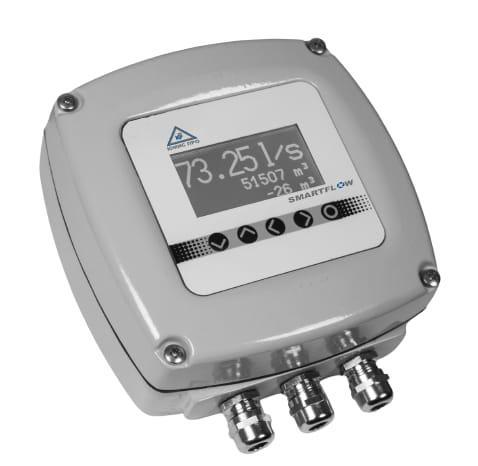

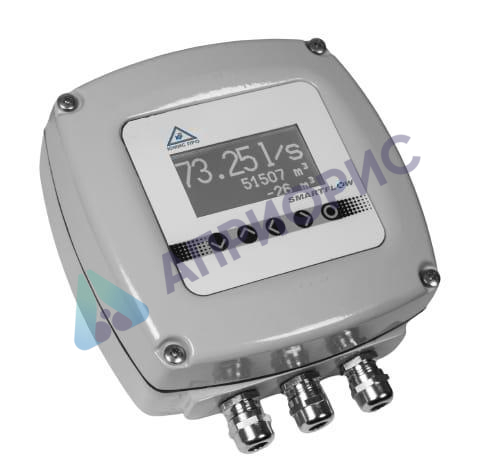

Блоки электроники отличаются формой корпуса, номенклатурой выходных сигналов, наличием индикации (с или без ЖК дисплея) и модуля беспроводной связи, набором диагностических и вспомогательных функций, сетевым или автономным питанием.

Структура условного обозначения расходомеров:

«Расходомер электромагнитный SMARTFLOW — /1//2//3//4//5//6//7//8/9//10//11//12//13 Где Расходомер электромагнитный SMARTFLOW — тип расходомера;

• первичные преобразователи (ППР) серий: STE, STM, STR;
• вторичные преобразователи (блок электроники): S, U, К, M, F;
• диаметр условного прохода расходомера;
• материал футеровки: ТР — твердая резина; Т — фторопласт; ПР- полиуретан;
• материал электродов: СТ — нержавеющая сталь; Х — сплав ХН65МВ (ЭП567);
• Ti — титан; Та — тантал; ХХ-другой (по запросу);
• вариант исполнения корпуса: К — компактное; Р- раздельное;
• длина кабеля: 00 — нет (компактное исполнение); 05 — 5 метров (стандартное исполнение); AA — специальная версия (длинна кабеля больше 5 метров);
• питание расходомера: 220 — переменного тока 100-230 В; 24- постоянного тока 1836 В;
• выходные сигналы: 0 — импульсный/частотный выход; 1 — импульсный/частотный и токовый 4.. ,20мА;
• цифровой интерфейс: МС — Modbus RTU, HT — HART, ХХ — под заказ;
• давление:0,6-0,6 МПа,10-1 МПа,16- 1,6 МПа,25 -2,5 МПа,40-4,0 МПа,65-6,5 МПа;
• функция самоочистки электродов: 1-есть, 0- нет;
• тип механического присоединения: Ф-фланцевое, С-бесфланцевое,    Г-гигиеническое.

Заводские номера расходомеров имеют числовой формат, наносятся на корпус клеммой коробки ППР и на корпус электронного блока методом фотолитографии или термопечати или при помощи наклейки.

Программное обеспечение

Программное обеспечение (далее ПО) в расходомерах является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО не разделено на метрологически значимую часть и не значимую части. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

ПО выполняет функции функции обработки измерительной информации ; формирование выходных сигналов токового и частотно-импульсного выхода, формирование интерфейсных сигналов.

Уровень защиты программного обеспечения счетчиков — «высокий» в соответствии с 50.2.077 — 2014.

Идентификационные данные программного обеспечения приведены в таблиц
