Поверка приборов для измерения шероховатости поверхности 178
Поверка осуществляется по документу МП 54174-13 «Приборы для измерений параметров шероховатости серии 178. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 и включенному в комплект поставки приборов. Основные средства поверки:
- эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78
Сведения о методах измерений
- Метод измерений изложен в разделах 4 и 5 «Приборы для измерений параметров шероховатости серии 178. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости серии 178
- ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Ra, Rmax, Rz и Ra в диапазоне 0,025.1600 мкм»
- Техническая документация фирмы Mitutoyo Corporation, Япония.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) или дугу окружности. Применяются в цехах и лабораториях промышленных предприятий различных отраслей машиностроения, научно-исследовательских институтов, метрологических центров.
Поверка приборов для измерения шероховатости поверхности 178

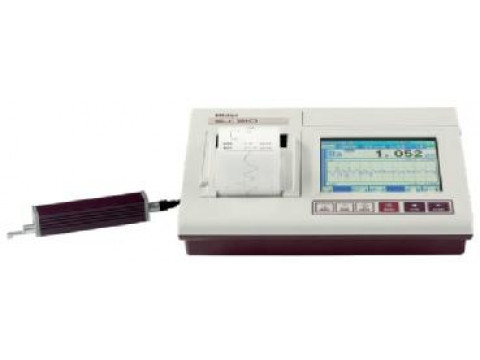

Приборы для измерений параметров шероховатости серии 178 (далее приборы) выпускаются следующих модификаций: Surftest SJ-210, Surftest SJ-310, Surftest SJ-410.
Приборы состоят из блока с измерительным преобразователем (ИП) и приводом и процессорного блока. Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессорном блоке. Результаты измерений выводятся на жидкокристаллический дисплей (в виде только числовых значений параметров шероховатости, профиля поверхности, кривых распределения ) или через RS-232 или высокоскоростной USB интерфейс на внешний компьютер для выполнения обработки результатов измерений. Имеется возможность сохранять результаты 10 000 измерений на карте памяти. Приборы Surftest SJ-310, Surftest SJ-410 снабжены встроенным принтером и сенсорным дисплеем. Питание приборов осуществляется от сети переменного тока через встроенный адаптер или от батареи, что делает прибор переносным и позволяет использовать в цехах предприятий.
ИП приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором датчиков, которые различаются радиусом закругления щупа, размером, положением и формой опоры.
Программное обеспечение
Приборы для измерений параметров шероховатости серии 178 имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров шероховатости и функции индикации.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Наименование ПО | Идентифика
ционное наименование ПО |
Номер версии (идентификационный номер) ПО | Цифровой
идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм
вычисления цифрового идентификатора ПО |
SJ-210 | SJ-210 | V.1.xxx | RH479 | нет |
SJ-310 | SJ-301 | V.1.xxx | RH00240 M-1/1 | нет |
SJ-410 | SJ-401/ SJ-402 | V.1.xxx | RH000243 M-1/1 | нет |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-2010
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Модель | Surftest SJ-210 | Surftest SJ-310 | Surftest SJ-410 |
411 412 | |||
Измеряемые
параметры шероховатости |
Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, mr(c), 8c, Rpk, Rvk, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo | Ra, Ry, Rz, Rt, Rp, Rq,, Rv,Sm, S, Pc, mr, Rpk, Rvk, <sc, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo, HSC, mr, sk, Ku, Da, Dq, Wte, Wx, W, AW | Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, mr, Rpk, Rvk, 8c, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo, HSC, mr, sk, Ku, Da, Dq, Wte, Wx, W, AW, Vo |
Анализируемые
кривые |
— | — | Относительная опорная кривая профиля, кривая распределения амплитуд |
Диапазон
измерений/Разреше ние, мкм |
360/0,02 (от-200 до+160); 100/0,006 ( от -50 до +50); 25/0,002 (от -12,5 до +12,5) | 350/0,32 (от -200 до+150) 100/0,08 (от -50 до +50) 50/0,04 (от -25 до +25) 10/0,1 (от -5 до +5) | 800/0,01 (от -400 до +400) 80/0,001 (от -40 до +40) 8/0,0001 (от -4 до +4) |
Увеличение, Х: -вертикальное -горизонтальное | 10 — 10 000 (автом.) 1 — 1000 (автом.) | 10 — 10 000 (автом.) 1 — 1000 (автом.) | 100 — 500 000 (автом.) 1 — 10 000 (автом.) | |
Отсечка шага
1с, мм 1s, мкм |
0,08; 0,25; 0,8; 2,5 2,5; 8 | 0,25; 0,8; 2,5; 8 2,5; 8; 25 | 0,08; 0,25; 0,8; 2,5; 8 2,5; 8; 25 | |
Длина оценки, мм | мин. 0,08 макс. 16,0 | мин. 0,08 макс. 12,5 | мин. 0,08 макс. 25,0 (50,0) | |
Перемещение датчика, мм | 17,5 или 5,6 | 17,5 или 5,6 | 25 | 50 |
Отклонение от плоскостности независимой опоры, мкм | — | — | 0,3 | 0,5 |
Измерительное усилие, мН | 0,75; 4 | 0,75; 4 | 0,75;4 | 0,75; 4 |
Число базовых длин на длине оценки | От 1 до 10 (от 0,08 до 16 мм через 0,01 мм) | 1; 3; 5; L (от 0,08 до 12,5 мм через 0,1 мм), где L — свободная длина в мм | 1; 3; 5; L (от 0,08 до 25 или от 0,08 до 50 через 0,1 мм), где L -свободная длина в мм | |
Радиус щупа, мкм | 2 или 5 (60790°) | 2 или 5 (60°/90°) | 2 или 5 (60°/90°) | |
Тип фильтра | 2RC75%, 2RC-PC Гауссов фильтр | 2RC75%, 2RC-PC Гауссов фильтр | PC75%, 2RC-PC Гауссов фильтр | |
Предел допускаемой основной систематической погрешности, % | 5 | 5 | 3 | |
Г абаритные размеры, мм -процессорного блока
-мотопривода |
длина160 ширина 62,8 высота 52,1
длина 115 ширина 23 высота 26 |
длина 307 ширина 165 высота 94
длина 115 ширина 23 высота 26 |
длина 307 ширина 165 высота 94 | |
длина 5 ширина 1,4 высота 1,9 | длина 6,1 ширина 1,4 высота 1,9 | |||
Питание | Встроенный AC адаптер или перезаряжаемая NiMH батарея | Встроенный AC адаптер или перезаряжаемая NiMH батарея | Встроенный AC адаптер или перезаряжаемая Ni-MH батарея | |
Масса, кг — процессорного блока
-мотопривода |
0,3
0,2 |
1,2
0,2 |
1,2 | |
0,6 0,7 | ||||
Диапазон рабочих температур, °С | от 5 до 35 | от 5 до 35 | от 5 до 35 |
Поверка осуществляется по документу МП 54174-13 «Приборы для измерений параметров шероховатости серии 178. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 и включенному в комплект поставки приборов. Основные средства поверки:
- эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78
Сведения о методах измерений
- Метод измерений изложен в разделах 4 и 5 «Приборы для измерений параметров шероховатости серии 178. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости серии 178
- ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Ra, Rmax, Rz и Ra в диапазоне 0,025.1600 мкм»
- Техническая документация фирмы Mitutoyo Corporation, Япония.
