Поверка приборов для измерения показателей качества электрической энергии Ресурс-ПКЭ
Поверка осуществляется в соответствии с документом БГТК.411722.012 МП «Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 г.
Основные средства поверки и их основные метрологические характеристики
| Наименование и тип средства поверки | Требуемые характеристики |
| Калибратор переменного тока «Ресурс-К2» | Диапазон воспроизведения напряжения от 0,01- ином до 1,5- ином при ином равном 220 и 57,7 В, относительная погрешность ± (0,03 + 0,01-(| Оном/и — 1|)) %
Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная погрешность ± 0,003 Гц Диапазон воспроизведения коэффициента искажения синусоидальности кривой напряжения от 0,1 до 30 %, абсолютная погрешность ± ((0,015 + 0,005 •Ки)^ином/Ц) Диапазон воспроизведения коэффициентов несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30 %, абсолютная погрешность ± 0,05 % Диапазон воспроизведения коэффициента n-ой гармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ± ((0,01 + 0,005■Ки(П))-ином/и) % Диапазон воспроизведения длительности провала напряжения и временного перенапряжения от 0,01 до 60 с, абсолютная погрешность ± 0,003 с Диапазон воспроизведения глубины провала напряжения от 10 до 100 %, абсолютная погрешность ± 0,06 % Диапазон воспроизведения коэффициента временного перенапряжения от 1,1 до 1,4, абсолютная погрешность ± 0,0006 Диапазон воспроизведения кратковременной и длительной доз фликера от 0,2 до 20, относительная погрешность ± 1,5 % Диапазон коэффициента m-ой интергармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ((0,01 + 0,005K№(m)> Оном/U) % |
| Частотомер электронносчётный Ч3-54 | Диапазон измерений интервалов времени от 0,1 мс до 30 с, относительная погрешность по частоте кварцевого генератора ± 5 10-7 |
| Радиочасы РЧ-011 | Формирование последовательности секундных и минутных импульсов, синхронизированных метками шкалы времени UTC (SU), погрешность не более ± 10 мс |
Нормативные и технические документы, устанавливающие требования к приборам для измерений показателей качества электрической энергии «Ресурс-ПКЭ»
- ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
- ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
- ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
- ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
- ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
- ТУ 4222-015-53718944-2006 «Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений показателей качества электрической энергии в соответствии с ГОСТ 13109-97, ГОСТ Р 51317.4.30-2008 и ГОСТ Р 54149-2010 в однофазных, трёхфазных трёхпроводных и трёхфазных четырёхпроводных электрических сетях переменного тока частотой 50 Гц.
30.09.2013 Внесены изменения в описание типа Взамен № 32696-06
Поверка приборов для измерения показателей качества электрической энергии Ресурс-ПКЭ
Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на быстром преобразовании Фурье.
Приборы предназначены для автономной работы и работы в составе автоматизированных информационно-измерительных систем.

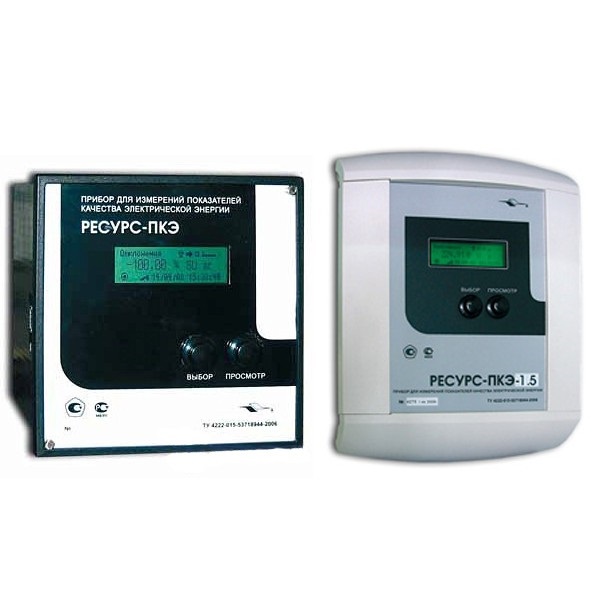

Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены дисплей для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов.
В нижней части корпуса приборов расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения; соединители дополнительного входа электропитания для приборов модификаций с электропитанием от измерительных цепей; винтовые клеммные соединители для подключения питающих цепей для приборов модификаций с отдельным входом электропитания. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.
В верхней части корпуса приборов расположены соединители для подключения интерфейсных линий RS-232 и RS-485 и винтовые клеммные соединители для подключения к цепям управления. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.
Приборы выпускаются в модификациях, отличающихся наличием одного или двух каналов трёхфазных измерительных входов (фидеров), количеством измеряемых параметров, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ Р 51317.4.30-2008.
Каждый канал измерительных входов имеет три фазных измерительных входа напряжения и один общий измерительный вход, являющийся для фазных измерительных входов общей точкой.
Приборы в зависимости от модификации имеют следующее обозначение:
- Ресурс-ПКЭ-Х.Х-ХХ-Х
- Количество фидеров (1 или 2)
- Обозначение номенклатуры измеряемых параметров (цифра от 1 до 7)
- Конструктивное исполнение:
- ви — для монтажа в щит, с электропитанием от измерительных цепей;
- вэ — для монтажа в щит, с отдельным входом электропитания;
- ои — для навесного монтажа, с электропитанием от измерительных цепей;
- оэ — для навесного монтажа, с отдельным входом электропитания.
Класс характеристик процесса измерений по ГОСТ Р 51317.4.30-2008:
- А — класс А;
- S — класс S;
- отсутствие символа в данной позиции означает соответствие ГОСТ 13109-97.
Приборы в зависимости от модификации обеспечивают измерение показателей качества электрической энергии
| Модификация приборов | ||||||
| Измеряемый показатель качества электрической энергии | .1Х
-Э К G — с р ус е |
(N
.Х -Э К С — с р ус е |
го
.Х -Э К с — с р ус е |
.Х
-Э К С — с р ус е |
.Х
-Э К С — с р ус е |
.Х
-Э К С — с р ус е |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Установившееся отклонение напряжения 5UV | + | + | + | + | + | + |
| Отклонение частоты Df | + | + | + | + | + | + |
| Коэффициент несимметрии напряжений по обратной последовательности К2и | + | + | + | + | + | + |
| Коэффициент несимметрии напряжений по нулевой последовательности К0и | + | + | + | + | + | + |
| Коэффициент искажения синусоидальности кривой напряжения Ки | — | + | + | + | + | + |
| Коэффициент n-ой гармонической составляющей напряжения Кщ„) | — | — | — | + | + | + |
| Длительность провала напряжения Д^п | — | — | + | + | + | + |
| Глубина провала напряжения 5ип | — | — | + | + | + | + |
| Длительность временного перенапряжения Д^пери | — | — | + | + | + | + |
| Коэффициент временного перенапряжения Кпер U | — | — | + | + | + | + |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Кратковременная доза фликера Pst | — | — | — | — | + | + |
| Длительная доза фликера PLt | — | — | — | — | + | + |
| Отрицательное отклонение напряжения dU(-) | — | — | — | — | — | + |
| Положительное отклонение напряжения dU(+) | — | — | — | — | — | + |
| Коэффициент m-ой интергармонической составляющей напряжения Kuig(m) | — | — | — | — | — | + |
Программное обеспечение
Идентификационные данные программного обеспечения приборов приведены в таблице 2.
Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.
Программное обеспечение «Конфигуратор ПКЭ» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы приборов по интерфейсам RS-232 и RS-485.
Встроенное программное обеспечение приборов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 2
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа «Ре-сурс-ПКЭ-1.1» | pke v44 m11 | 1.144/01.25 | 8ace 6d3c 00e9 c1cb b021 c55f c61e b99d | md5 |
| Программа «Ре-сурс-ПКЭ-1.2» | pke v44 m12 | 1.244/01.25 | 5472 2714 c93a d8f6 eb1e 33d6 5da4 f8c4 | md5 |
| Программа «Ре-сурс-ПКЭ-1.3» | pke v44 m13 | 1.344/01.25 | 4adf e00d 523e f209 3545 f24d 623c 2ea7 | md5 |
| Программа «Ре-сурс-ПКЭ-1.4» | pke v44 m14 | 1.444/01.25 | 621d 0091 712c 719f bc0b 4772 7e40 31ef | md5 |
| Программа «Ре-сурс-ПКЭ-1.5» | pke v44 m15 | 1.544/01.25 | 67f8 b2a1 5d09 6702 b037 d476 76f8 bbd5 | md5 |
| Программа «Ре-сурс-ПКЭ-2.1» | pke v44 m21 | 2.144/01.25 | c286 8920 46c2 f85a 2f35 1054 276a 1a65 | md5 |
| Программа «Ре-сурс-ПКЭ-2.2» | pke v44 m22 | 2.244/01.25 | d2a8 efab 2485 f7a3 15cb a61c 5d23 f183 | md5 |
| Программа «Ре-сурс-ПКЭ-2.3» | pke v44 m23 | 2.344/01.25 | 8daa 70c4 d2a6 b0ab 35f6 b2af d7f0 a225 | md5 |
| Программа «Ре-сурс-ПКЭ-2.4» | pke v44 m24 | 2.444/01.25 | 4749 cea6 dc62 6d82 ddb0 3912 ccca 0f03 | md5 |
| Программа «Ре-сурс-ПКЭ-2.5» | pke v44 m25 | 2.544/01.25 | 24bc 98de fab5 9233 2023 2531 2223 2af7 | md5 |
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа «Ре-сурс-ПКЭ-1.7-А» | pke v04 m17A | 1.704/05.19 | 7e61 1208 16e2 9fa6 ba84 0cc1 c24f 783a | md5 |
| Программа «Ре-сурс-ПКЭ-17-S» | pke v04 m17 S | 1.704/05.19 | 9988 554b 1871 c159 195d e04c bbc6 189f | md5 |
| Программа
«Конфигуратор ПКЭ» |
Конфигуратор
ПКЭ |
3.6 | 8fdd 45a9 d2da 7bdc 88d8 ffb3 a4b1 244c | md5 |
| Программа
«Конфигуратор ПКЭ-4-30» |
Конфигуратор
ПКЭ-4-30 |
4.0 | 29a5 14f1 74db 7164 c77b cebe 39b7 66fa | md5 |
Назначение программного обеспечения для различных модификаций приборов приведено в таблице 3.
Таблица 3
| Наименование программного обеспечения | Модификация приборов |
| Программа «Ресурс-ПКЭ-1. 1» | «Ресурс-ПКЭ-1.1-ХХ» |
| Программа «Ресурс-ПКЭ-1.2» | «Ресурс-ПКЭ-1.2-ХХ» |
| Программа «Ресурс-ПКЭ-1.3» | «Ресурс-ПКЭ-1.3-ХХ» |
| Программа «Ресурс-ПКЭ-1.4» | «Ресурс-ПКЭ-1.4-ХХ» |
| Программа «Ресурс-ПКЭ-1.5» | «Ресурс-ПКЭ-1.5-ХХ» |
| Программа «Ресурс-ПКЭ-2.1» | «Ресурс-ПКЭ-2.1-ХХ» |
| Программа «Ресурс-ПКЭ-2.2» | «Ресурс-ПКЭ-2.2-ХХ» |
| Программа «Ресурс-ПКЭ-2.3» | «Ресурс-ПКЭ-2.3-ХХ» |
| Программа «Ресурс-ПКЭ-2.4» | «Ресурс-ПКЭ-2.4-ХХ» |
| Программа «Ресурс-ПКЭ-2.5» | «Ресурс-ПКЭ-2.5-ХХ» |
| Программа «Ресурс-ПКЭ-1.7-А» | «Ресурс-ПКЭ-Х.7-ХХ-А» |
| Программа «Ресурс-ПКЭ-17-S» | «Ресурс-ПКЭ-Х^-ХХ-S» |
| Программа «Конфигуратор ПКЭ» | «Ресурс-ПКЭ-Х. 1-ХХ», «Ресурс-ПКЭ-Х.2-ХХ», «Р есурс-ПКЭ-Х. 3-ХХ», «Ресурс-ПКЭ-Х.4-ХХ», «Ресурс-ПКЭ-Х. 5-ХХ» |
| Программа «Конфигуратор ПКЭ-4-30» | «Ресурс-ПКЭ-Х. 7-ХХ-X» |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «А» в соответствии с МИ 3286-2010.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется в соответствии с документом БГТК.411722.012 МП «Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 г.
Основные средства поверки и их основные метрологические характеристики
| Наименование и тип средства поверки | Требуемые характеристики |
| Калибратор переменного тока «Ресурс-К2» | Диапазон воспроизведения напряжения от 0,01- ином до 1,5- ином при ином равном 220 и 57,7 В, относительная погрешность ± (0,03 + 0,01-(| Оном/и — 1|)) %
Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная погрешность ± 0,003 Гц Диапазон воспроизведения коэффициента искажения синусоидальности кривой напряжения от 0,1 до 30 %, абсолютная погрешность ± ((0,015 + 0,005 •Ки)^ином/Ц) Диапазон воспроизведения коэффициентов несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30 %, абсолютная погрешность ± 0,05 % Диапазон воспроизведения коэффициента n-ой гармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ± ((0,01 + 0,005■Ки(П))-ином/и) % Диапазон воспроизведения длительности провала напряжения и временного перенапряжения от 0,01 до 60 с, абсолютная погрешность ± 0,003 с Диапазон воспроизведения глубины провала напряжения от 10 до 100 %, абсолютная погрешность ± 0,06 % Диапазон воспроизведения коэффициента временного перенапряжения от 1,1 до 1,4, абсолютная погрешность ± 0,0006 Диапазон воспроизведения кратковременной и длительной доз фликера от 0,2 до 20, относительная погрешность ± 1,5 % Диапазон коэффициента m-ой интергармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ((0,01 + 0,005K№(m)> Оном/U) % |
| Частотомер электронносчётный Ч3-54 | Диапазон измерений интервалов времени от 0,1 мс до 30 с, относительная погрешность по частоте кварцевого генератора ± 5 10-7 |
| Радиочасы РЧ-011 | Формирование последовательности секундных и минутных импульсов, синхронизированных метками шкалы времени UTC (SU), погрешность не более ± 10 мс |
Нормативные и технические документы, устанавливающие требования к приборам для измерений показателей качества электрической энергии «Ресурс-ПКЭ»
- ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
- ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
- ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
- ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
- ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
- ТУ 4222-015-53718944-2006 «Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Технические условия».
