Назначение: для измерений относительной влажности и температуры окружающей воздушной среды, неагрессивной к материалу защитной арматуры и чувствительного элемента (ЧЭ) первичного преобразователя, и преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В).

Поверка преобразователей влажности и температуры измерительных QFA31, QFA41, QFM31, QFM41

Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости датчиков в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя.

Принцип измерения температуры преобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление пропорционально изменению температуры окружающей среды.

Сигналы от датчиков влажности и температуры обрабатываются встроенным микропроцессором, для получения линейного выхода сигнала напряжения (от 0 до 10 В) или силы постоянного тока (от 4 до 20 мА).

Преобразователи отличаются друг от друга техническими характеристиками и имеют различные конструктивные исполнения: канальное (модели QFM31, QFM41) или комнатное (модели QFA31, QFA41).

Для измерений относительной влажности окружающей среды используется ЧЭ емкостного типа, а для измерений температуры используется ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt1000» (по ГОСТ 6651-2009).

Канальные преобразователи модели QFM31 являются микропроцессорными приборами с жидкокристаллическим дисплеем или без и состоят из пластикового корпуса, внутри которого расположены: печатная плата, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов; погружаемого стержня с измерительным щупом и монтажного фланца. Корпус ИП состоит из двух частей: основания и съемной крышки (на винтах). Электронная схема и элементы управления располагаются на печатной плате внутри крышки, а клеммы — на основании. Измерительный щуп с первичными преобразователями ввернут в погружной стержень на корпусе. Чувствительные элементы располагаются на конце измерительного щупа, и защищены наворачивающейся крышкой с фильтром. Кабельный вход сделан через кабельный сальник M16, вкручиваемый в корпус. Погружаемый стержень и корпус изготовлены из поликарбоната и жестко соединены друг с другом.

Канальные преобразователи модели QFM41 являются микропроцессорными приборами с жидкокристаллическим дисплеем или без и состоят из пластикового корпуса, внутри которого расположены: печатная плата, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов; четырехконтактного цилиндрического разъема с винтовой цангой, погружаемого стержня с измерительным щупом и монтажного фланца. Корпус состоит из двух частей: основания и съемной крышки (на винтах). Электронная схема и элементы управления элемент располагаются на печатной плате внутри крышки, а клеммы — на основании. Измерительный щуп с первичными преобразователями ввернут в погружной стержень на корпусе. Чувствительные элементы располагаются на конце измерительного щупа, и защищены наворачивающейся крышкой с фильтром. Ввод кабеля осуществляется через четырехконтактный цилиндрический разъем с винтовым элементом фиксации и обжимной кабельной цангой. Погружаемый стержень и корпус изготовлены из поликарбоната и жестко соединены друг с другом.

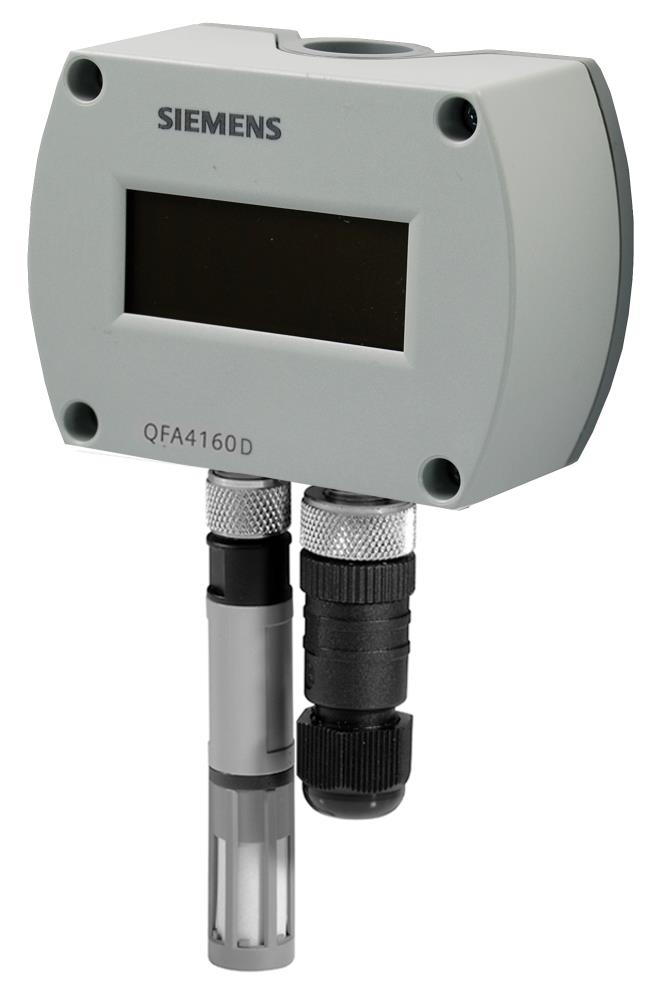

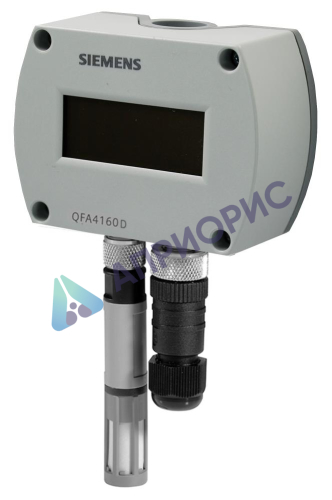

Комнатные преобразователи модели QFA31 являются микропроцессорными приборами с жидкокристаллическим дисплеем или без и состоят из пластикового корпуса, внутри которого расположены: печатная плата, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов; стержня с измерительным щупом. Корпус состоит из двух частей: основания и съемной крышки (на винтах). Электронная схема и элементы управления располагаются на печатной плате внутри крышки, а клеммы — на основании. Корпус и измерительный стержень с первичными преобразователями изготовлены из поликарбоната и прикручены друг к другу Чувствительные элементы располагаются на конце измерительного щупа, и защищены наворачивающейся крышкой с фильтром. Кабельный вход сделан через кабельный сальник M16, вкручиваемый в корпус. Преобразователь по дополнительному заказу может комплектоваться набором для наружного монтажа.

Комнатные преобразователи модели QFA41 являются микропроцессорными приборами с жидкокристаллическим дисплеем или без и состоят из пластикового корпуса, внутри которого расположены: печатная плата, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов; четырехконтактного цилиндрического разъема с винтовой цангой и измерительного щупа. Корпус состоит из двух частей: основания и съемной крышки (на винтах). Электронная схема и элементы управления располагаются на печатной плате внутри крышки, а клеммы — на основании. Корпус и измерительный щуп с первичными преобразователями изготовлены из поликарбоната и прикручены друг к другу. Чувствительные элементы располагаются на конце измерительного щупа и защищены наворачивающейся крышкой с фильтром. Ввод кабеля осуществляется через четырехконтактный цилиндрический разъем с винтовым элементом фиксации и обжимной кабельной цангой.
