Поверка преобразователей вихретоковых MX2030
| Наименование характеристики | Значение |
| Диапазоны измерений виброперемещения, мкм: с трансмиттером/драйвером МХ2033 с трансмиттером/драйвером МХ2034 | от 250 до 1500 от 100 до 2500 |
| Номинальный коэффициент преобразования на базовой частоте 43 Гц (с трансмиттером/драйвером МХ2033), мВ/мкм | 7,87 |
| Номинальный коэффициент преобразования на базовой частоте 43 Гц (с трансмиттером/драйвером МХ2034), мА/мкм: для диапазона измерения D | >5
II ta| К |
| Диапазон рабочих частот, Гц с трансмиттером/драйвером МХ2033 с трансмиттером/драйвером МХ2034 | от 0 до 8000 от 0 до 5000 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, % | ±5 |
| Нелинейность амплитудной характеристики, %, не более | ±12 |
| Неравномерность амплитудно-частотной характеристики, дБ, не более | минус 3 |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±10 |
| Напряжение питания (пост. тока), В | от 17 до 30 |
| Нормальные условия: диапазон температур, °С | 23±5 |
| Рабочие условия эксплуатации диапазон рабочих температур, °С вихретоковых датчиков и удлинительных кабелей трансмиттеров/драйверов | от минус 51 до 177 от минус 40 до 85 |
Габаритные размеры и масса
| Наименование характеристики | Значение |
| Диаметр наконечника вихретокового датчика, мм | 5 и 8 |
| Длина вихретокового датчика, мм | 20 |
| Длина кабеля, м | от 3 до 8,5 |
| Длина трансмиттеров/драйверов, мм | 98,4 |
| Ширина трансмиттеров/драйверов, мм | 39,5 |
| Высота трансмиттеров/драйверов, мм | 60, 5 |
| Масса, кг:
вихретокового датчика с удлинителем кабелем (в зависимости от длины датчика и кабеля) трансмиттеров/драйверов |
от 0,33 до 0,4 0,25 |
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: измерения виброперемещения.
Поверка преобразователей вихретоковых MX2030
Преобразователи представляют собой виброизмерительный канал, в состав которого входят: вихретоковый датчик МХ2030, трансмиттер/драйвер МХ2033 или МХ2034 и удлинительный кабель МХ2031.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения относительной вибрации (вала относительно корпуса), радиальных и осевых перемещений вала, частоты вращения вала, статического зазора и его изменения.
Вихретоковый датчик являются преобразователем параметрического типа и может работать, начиная с частоты равной нулю (постоянный входной сигнал).
Калибровочная характеристика преобразователя зависит от материала ротора.

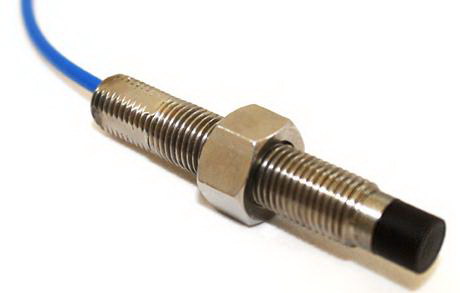

Вихретоковый датчик МХ2030 выпускается в двух исполнениях: с диаметром измерительной головки 5 мм и 8 мм.
Трансмиттер/драйвер МХ2033 представляет собой согласующий усилитель с выходом по напряжению, пропорциональным осевому перемещению.
Трансмиттер/драйвер МХ2034 представляет собой согласующий усилитель с нормированным токовым выходом 4 — 20 мА, пропорциональным радиальной вибрации или частоте вращения вала.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
| Наименование характеристики | Значение |
| Диапазоны измерений виброперемещения, мкм: с трансмиттером/драйвером МХ2033 с трансмиттером/драйвером МХ2034 | от 250 до 1500 от 100 до 2500 |
| Номинальный коэффициент преобразования на базовой частоте 43 Гц (с трансмиттером/драйвером МХ2033), мВ/мкм | 7,87 |
| Номинальный коэффициент преобразования на базовой частоте 43 Гц (с трансмиттером/драйвером МХ2034), мА/мкм: для диапазона измерения D | >5
II ta| К |
| Диапазон рабочих частот, Гц с трансмиттером/драйвером МХ2033 с трансмиттером/драйвером МХ2034 | от 0 до 8000 от 0 до 5000 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, % | ±5 |
| Нелинейность амплитудной характеристики, %, не более | ±12 |
| Неравномерность амплитудно-частотной характеристики, дБ, не более | минус 3 |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±10 |
| Напряжение питания (пост. тока), В | от 17 до 30 |
| Нормальные условия: диапазон температур, °С | 23±5 |
| Рабочие условия эксплуатации диапазон рабочих температур, °С вихретоковых датчиков и удлинительных кабелей трансмиттеров/драйверов | от минус 51 до 177 от минус 40 до 85 |
Габаритные размеры и масса
| Наименование характеристики | Значение |
| Диаметр наконечника вихретокового датчика, мм | 5 и 8 |
| Длина вихретокового датчика, мм | 20 |
| Длина кабеля, м | от 3 до 8,5 |
| Длина трансмиттеров/драйверов, мм | 98,4 |
| Ширина трансмиттеров/драйверов, мм | 39,5 |
| Высота трансмиттеров/драйверов, мм | 60, 5 |
| Масса, кг:
вихретокового датчика с удлинителем кабелем (в зависимости от длины датчика и кабеля) трансмиттеров/драйверов |
от 0,33 до 0,4 0,25 |
