Поверка преобразователей уровня радиоволновых БАРС 351И.ХХ

Характеристики

Межповерочный интервал

—

3 года

Госреестр

—

33284-13

Особенности

—

Поверка осуществляется по документу ЮЯИГ.407629.009 МП «Уровнемеры и преобразователи уровня радиоволновые серии БАРС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.

Основные средства поверки:

Установка поверочная радиоволновых уровнемеров УП-01 ЮЯИГ.401711.001 с абсолютной погрешностью воспроизведения уровня в диапазоне от 0 до 16 м не более ± 0,3 мм.
Дальномер лазерный Leica DISTO D3 фирмы «Leica Geosystems AG», Швейцария, рабочий диапазон от 0,05 до 100 м; погрешность ± 1 мм.
Лента измерительная образцовая 3 разряда, рабочий диапазон от 0 до 5м.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации ЮЯИГ.407629.016 РЭ или ЮЯИГ.400756.001-03 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям уровня радиоволновым БАРС351И.ХХ

ГОСТ 13196-93 Устройства автоматизации резервуарных парков. Средства измерения уровня и отбора проб нефти и нефтепродуктов. Общие технические требования и методы испытаний. МИ 2060-90. ГСИ. Рекомендация. Государственная поверочная схема для средств измерений длины в диапазоне 1© 10-б^50 м и длин волн в диапазоне 0,2^50 мкм.
ТУ 4214- 030-12196008-05. Преобразователь уровня радиоволновый БАРС 351.ХХ. Технические условия.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для бесконтактного измерения уровня жидких продуктов в технологических и товарных резервуарах при учетно-расчетных и технологических операциях с последующей передачей результата в виде кодированного сигнала по линии связи.

Поверка преобразователей уровня радиоволновых БАРС 351И.ХХ

Принцип действия преобразователя уровня состоит в излучении непрерывного частотно-модулированного радиосигнала в направлении поверхности продукта, уровень которого измеряется, и приеме сигнала, отраженного от поверхности продукта. При этом измеряется расстояние от поверхности продукта до преобразователя уровня и осуществляется пересчет этого расстояния в значение уровня с последующей передачей результата в виде кодированного сигнала последовательного интерфейса RS 485 по линии связи в автоматизированные системы сбора и обработки данных и управления.

Преобразователь уровня выполнен по одноантенной схеме (одна приемопередающая антенна).

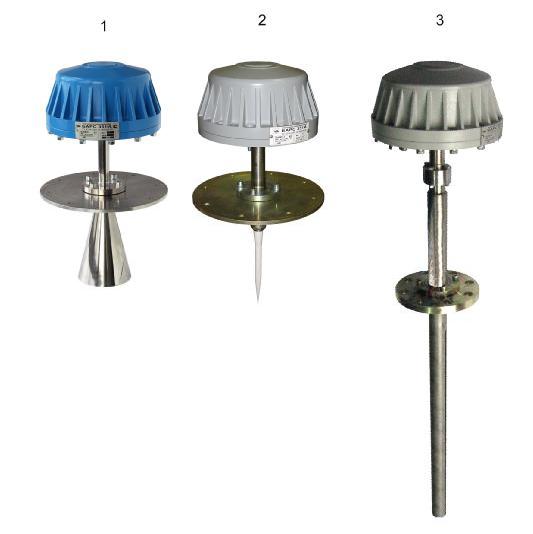

Преобразователь уровня имеет двадцать исполнений:

Исполнения БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.20; БАРС 351И.22; БАРС 351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30 имеют рупорную антенну, с разной длиной волноводов и разную толщину монтажного фланца;
Исполнения БАРС 351И.12; БАРС 351И.14, БАРС 351И.32; БАРС 351И.34 имеют стержневую антенну, с разной длиной волноводов и разную толщину монтажного фланца;
Исполнения БАРС 351И.16; БАРС 351И.18 БАРС 351И.36; БАРС 351И.38 имеют трубу-волновод и разную толщину монтажного фланца.

Указанные исполнения обеспечивают возможность применения преобразователя уровня на резервуарах различной конструкции, с контролируемым продуктом, имеющим различные характеристики, а также находящимся под различным избыточным давлением.

В преобразователе уровня исполнений БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.12; БАРС 351И.14; БАРС 351И.16; БАРС 351И.18 используется протокол передачи кодированного сигнала по линии связи, разработанный ООО предприятие“КОНТАКТ-1”

В преобразователе уровня исполнений БАРС 351И.20; БАРС 351И.22; БАРС 351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30; БАРС 351И.32; БАРС 351И.34; БАРС 351И.36; БАРС 351И.38 используется стандартизованный протокол передачи кодированного сигнала по линии связи ModBus RTU.

Преобразователь уровня является взрывозащищенным электрооборудованием с видом взрывозащиты «взрывонепроницаемая оболочка» и имеет маркировку «1EхdIIBT4 Х».

Программное обеспечение

Преобразователь уровня исполнений БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.12; БАРС 351И.14; БАРС 351И.16; БАРС 351И.18 функционирует под управлением программного обеспечения 643.ЮЯИГ.00002-01 «Преобразователь уровня радиоволновый БАРС351.ХХ. Программное обеспечение» (ПО БАРС 351), которое является комплексом программ и включает себя следующие компоненты: 643.ЮЯИГ.00003-01 «Программа БАРС351 ЦОС» и 643. ЮЯИГ. 00004 01 «Программа БАРС351 ХОСТ».

Таблица 1 — Идентификационные данные ПО		БАРС 351
Наименование ПО	Обозначение ПО	Номер версии ПО (идентификационный номер)	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
«Преобразователь уровня радиоволновый БАРС 351.ХХ. Программное обеспечение»	643.ЮЯИГ. 00002-01
«Программа БАРС 351 ЦОС»	643.ЮЯИГ. 00003-01	6	25293	CRC-16
«Программа БАРС 351 ХОСТ»	643.ЮЯИГ. 00004-01	6	37944	CRC-16
Преобразователь уровня	исполнений БАРС 351И.20;		БАРС 351И.22; БАРС 351И.24;

БАРС 351И.26; БАРС 351И.28; БАРС 351И.30; БАРС 351И.32; БАРС 351И.34; БАРС 351И.36; БАРС 351И.38 функционирует под управлением программного обеспечения 643.ЮЯИГ.00013-01 «Преобразователь уровня радиоволновый БАРС 35хИ ModBus. Программное обеспечение» (ПО БАРС 35хИ ModBus), состоящим из компонента 643. ЮЯИГ. 00011-01 «Программа БАРС 35хИ».

Таблица 2 — Идентификационные данные		ПО БАРС 35х]	И ModBus
Наименование ПО	Обозначение ПО	Номер версии ПО (идентификационный номер)	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
«Преобразователь уровня радиоволновый БАРС 35хИ ModBus. Программное обеспечение»	643.ЮЯИГ. 00013-01
«Программа БАРС 35хИ»	643.ЮЯИГ. 00011-01	1	28749	CRC-16

Уровень защиты ПО БАРС 351 и ПО БАРС 35хИ ModBus от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010).

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

Установка поверочная радиоволновых уровнемеров УП-01 ЮЯИГ.401711.001 с абсолютной погрешностью воспроизведения уровня в диапазоне от 0 до 16 м не более ± 0,3 мм.
Дальномер лазерный Leica DISTO D3 фирмы «Leica Geosystems AG», Швейцария, рабочий диапазон от 0,05 до 100 м; погрешность ± 1 мм.
Лента измерительная образцовая 3 разряда, рабочий диапазон от 0 до 5м.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации ЮЯИГ.407629.016 РЭ или ЮЯИГ.400756.001-03 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям уровня радиоволновым БАРС351И.ХХ

ГОСТ 13196-93 Устройства автоматизации резервуарных парков. Средства измерения уровня и отбора проб нефти и нефтепродуктов. Общие технические требования и методы испытаний. МИ 2060-90. ГСИ. Рекомендация. Государственная поверочная схема для средств измерений длины в диапазоне 1© 10-б^50 м и длин волн в диапазоне 0,2^50 мкм.
ТУ 4214- 030-12196008-05. Преобразователь уровня радиоволновый БАРС 351.ХХ. Технические условия.

Описание типа СИ

277 Кб

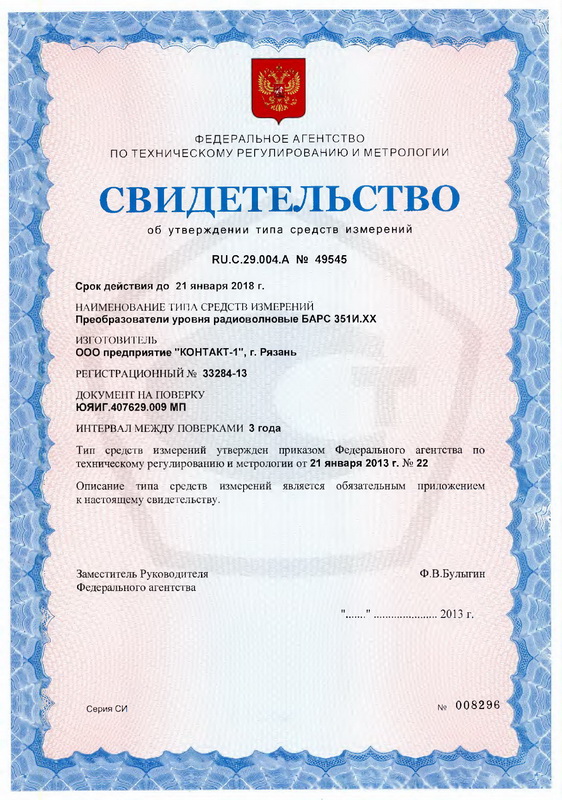

Свидетельство об утверждении типа СИ

200,9 Кб
