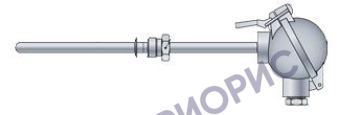

Поверка преобразователей термоэлектрических ТП

Поверка осуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки», Рекомендацией МИ 3475-2015 «ГСИ. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве термочувствительных элементов с длиной погружаемой части менее 250 мм» и МИ 1745-87 «Методические указания. ГСИ. Стандартные образцы свойств термоэлектродных материалов и сплавов ВР 5 и ВР 20 (СОТМ ВР 5/20). Методика аттестации».

Основные средства поверки:

• система поверки термопреобразователей автоматизированная АСПТ: диапазон измерений напряжения: -300.. .0.. .300 мВ, основная погрешность: ±(5-10-5-IU + 2) мкВ; диапазоны измерений температуры: -270.1370 °С (ТХА(К)), -200.800 °С (ТХК(Ь)), -210.1200 °С (ТЖК(1)), 1 о -270.400 (ТМК(Т)), -270.1300 °С (ТНН(К)), основная погрешность: +2-10-1 С; -50.1760 °С (ТПП (R), ТПП (S)), 0.2500 °С (ТВР(А-1)), основная погрешность: +4-10-1; 0.1820 °С (ТПР(В)), основная погрешность: +5-10-1;
• калибратор температуры эталонный «ЭЛЕМЕР-КТ-650»: диапазон воспроизводимых температур от 50 до 650 °С, основная погрешность: ±(0,05+0,06x(t/100));
• термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: от плюс 50 °С до плюс 700 °С, нестабильность поддержания температуры в термостате: ± 0,02 °С за 8 мин, неравномерность температуры в рабочем объеме термостата: ± 0,01 °С (по вертикальной оси рабочего объема), ± 0,02 °С (по горизонтальной оси рабочего объема), глубина ванны 385 мм;
• термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 3-го разряда, в 0 °С доверительная погрешность ± 0,02 °С, в диапазоне измерений выше 0 °С до плюс 150 °С доверительная погрешность ± 0,03 °С, в диапазоне измерений выше 150 °С до плюс 230 °С доверительная погрешность ± 0,04 °С, в диапазоне измерений выше 230 °С до плюс 450 °С доверительная погрешность ± 0,06 °С, в диапазоне измерений выше плюс 450 °С до плюс 660 °С доверительная погрешность ± 0,15 °С;
• преобразователи термоэлектрические платинородий-платиновые эталонные ППО, диапазон измерений температуры: от плюс 300 до плюс 1200 °С, 2-го или 3-го разрядов (по ГОСТ 8.3382002);- вертикальная трубчатая печь: максимальная рабочая температура не менее 1800 °С, градиент температуры по оси (в ее средней части) при температуре 1400 °С не более 1 °С/см];
• эталонные 2-го и 3-го разрядов (по ГОСТ 8.338-2002) платинородий-платинородиевые ТП типа ПРО в диапазоне температур от 600 до 1800 °С;
• две горизонтальные трубчатые печи сопротивления, каждая с рабочим пространством длиной 500-600 мм, диаметром 40-50 мм и максимальной рабочей температурой не менее 1200 °С. градиент температуры по оси печи (в ее средней части) при 1000°С не должен превышать 0,8 °С/см на участке длиной не менее 50 мм. одна из печей должна быть использована только для ТП из благородных металлов.

Сведения о методиках (методах) измерений содержатся в паспортах НКГЖ.408711 0ХХПС.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТП

• ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
• ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
• ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования. ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
• ТУ 4211-013-13282997-2010. Преобразователи термоэлектрические ТП. Технические условия.
• ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
• МИ 3475-2015 Методика поверки. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве чувствительных элементов с длиной погружаемой части менее 250 мм.
