Поверка преобразователей расхода электромагнитных ЭМИР-ПРАМЕР-550
Поверка производится в соответствии с документом «Инструкция. ГСИ. Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550. Методика поверки 4213-022-12560879 МП», утвержденным гЦИ си фгип ВНИИР в июле 2008 г.
Основное поверочное оборудование:
- установка поверочная водомерная «ПРОМЕКС». Диапазон воспроизведения расхода от 0,01 до 400 мз/ч, пределы относительной погрешности при измерении объема ± 0,35% (Госреестр 23446-02);
- установка поверочная проливная «Томь-4». Диапазон воспроизведения расхода от 0,02 до 180 м3/ч, пределы относительной погрешности при измерении объема ± 0,3% (Госреестр 33882-07);
- секундомер электронный с таймерным выходом СТЦ-2М. Диапазон измерений до 1000 с, пределы относительной погрешности измерения времени ± 0,01% (Госреестр 34805-07);
- частотомер универсальный ОГС-8 13 I Н. Диапазон измерений 0,01 — 100 Гц, погрешность ± единица мл. разряда (Госреестр 19818-00).
Межповерочный интервал -4 года.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
- ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
- ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
- ТУ 4213-022-12560879-2008 «Преобразователи расхода электромагнитные ЭМИРПРАМЕР-550. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для преобразования объемного расхода и объема жидких сред (как в прямом, так и в обратном направлении движения потока) в наполненных трубопроводах в выходной электрический сигнал и передачи информации на внешние устройства, для применения на узлах учета потребления теплоносителя и тепловой энергии в водяных системах теплоснабжения, воды в системах горячего и холодного водоснабжения, для контроля других жидкостей, не агрессивных к материалам их проточных частей, в различных отраслях промышленности.
Область применения — узлы учета потребления теплоносителя и тепловой энергии в водяных системах теплоснабжения , воды в системах горячего и холодного водоснабжения . Преобразователи могут быть использованы для контроля других жидкостей , не агрессивных к материалам их проточных частей , в различных отраслях промышленности
12.11.2013 продлен срок свидетельства Взамен № 38634-08
Поверка преобразователей расхода электромагнитных ЭМИР-ПРАМЕР-550
Принцип действия преобразователей основан на явлении электромагнитной индукции. При прохождении электропроводящей жидкости через импульсное магнитное поле в ней наводится электродвижущая сила (ЭДС), пропорциональная скорости потока, а значит и объемному расходу. ЭДС воспринимается электродами и подается на ЭП, который выполняет ее усиление, обработку, преобразование в цифровой код и импульсный выходной электрический сигнал, частота которого пропорциональна расходу. Импульсный выходной сигнал формируется на одном из пассивных выходов (транзисторная оптопара) в соответствии с направлением движения потока контролируемой жидкости.

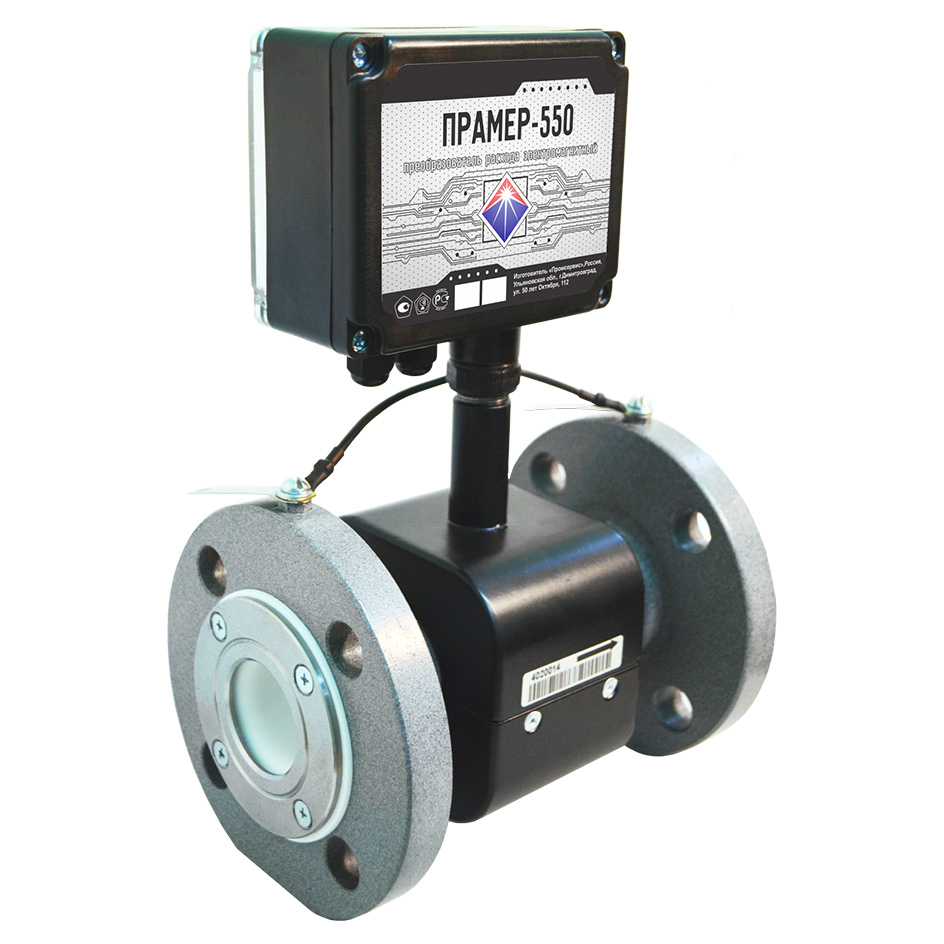

Преобразователи представляют собой моноблочные изделия, которые состоят из первичного преобразователя и электронного преобразователя (ЭП). Первичный преобразователь представляет собой отрезок трубы, выполненный из немагнитной стали, внутренняя поверхность которого футерована электроизоляционным материалом -фторопластом Ф4 ТУ б-05-1937-82 или стеклоэмалью.
Внутри отрезка трубы диаметрально противоположно расположены два электрода из нержавеющей стали 12Х 18Н 10Т или титанового сплава ВТ 1-0 ГОСТ 19807-91, которые предназначены для съема сигнала. На внешней стороне трубы перпендикулярно оси электродов и диаметрально противоположно расположены две катушки индуктора, предназначенного для создания магнитного поля в потоке измеряемой жидкости. Катушки защищены от окружающей среды защитным кожухом. На внешней стороне стенки кожуха расположена стойка, на которой закреплен ЭП, выполненный в стальном или пластиковом корпусе. Электрическое соединение проточной части с трубопроводом производится с помощью токопроводов.
Корпус ЭП состоит из основания, лицевой и тыльной крышек. Каждая крышка присоединена к основанию винтами. Основание корпуса разделено на две части перегородкой. В полости между лицевой крышкой и перегородкой установлена плата ЭП. На плате находится колодка клеммная, предназначенная для подключения источника питания и вторичного прибора. На нижней стенке основания корпуса ЭП расположен один или несколько герметизированных кабельных вводов.
ДУВ
ММ |
Значение расхода, м3/ч | ||||||||||||
Класс А (1:100) | Класс В (1:250) | Класс С (1:500) | Класс D, Е ( 1.1000) | отах | |||||||||
Qmin | Qt2 | Qt1 | Qmin | Qt2 | Qt1 | С?Л1П | Qt2 | Q11 | Qmin | Qt2 | Qt1 | ||
15 | 0,06 | — | — | 0,024 | — | 0,06 | 0,012 | 0,024 | 0,06 | 0,006 | 0,024 | 0,06 | 6 |
20 | 0,1 | — | — | 0,040 | — | 0,1 | 0,02 | 0,040 | 0,1 | 0,01 | 0,040 | 0,1 | 10 |
25 | 0,16 | — | — | 0,064 | — | 0,16 | 0,032 | 0,064 | 0,16 | 0,016 | 0,064 | 0,16 | 16 |
32 | 0,25 | — | — | 0,1 | — | 0,25 | 0,05 | 0,1 | 0,25 | 0,025 | 0,1 | 0,25 | 25 |
40 | 0,4 | — | — | 0,16 | — | 0,4 | 0,08 | 0,16 | 0,4 | 0,04 | 0,16 | 0,4 | 40 |
50 | 0,6 | — | — | 0,24 | — | 0,6 | 0,12 | 0,24 | 0,6 | 0,06 | 0,24 | 0,6 | 60 |
65 | 1,0 | — | — | 0,4 | — | 1,0 | 0,2 | 0,4 | 1,0 | 0,1 | 0,4 | 1,0 | 100 |
80 | 1,6 | — | — | 0,64 | — | 1,6 | 0,32 | 0,64 | 1,6 | 0,16 | 0,64 | 1,6 | 160 |
100 | 2,5 | — | — | 1,0 | — | 2,5 | 0,5 | 1,0 | 2,5 | 0,25 | 1,0 | 2,5 | 250 |
150 | 6,0 | — | — | 2,4 | — | 6,0 | 1,2 | 2,4 | 6,0 | 0,6 | 2,4 | 6,0 | 600 |
Ду, мм | Габаритные размеры (длина хвысотахширина), мм |
Масса, кг |
15 | 155х281х95 | 4 |
20 | 155х293х105 | 5 |
25 | 155х298х115 | 5,5 |
32 | 180х314х135 | б,5 |
40 | 200х320х145 | 7,5 |
50 | 200х345х160 | 10 |
б5 | 230х380х180 | 13 |
80 | 230х382х195 | 18 |
100 | 250х415х215 | 24 |
150 | 320х455х280 | 30 |
*Допустимые отклонения от указанных значений, определяемые технологией
фторопластовой футеровки преобразователей, не более + 4 мм. |
Поверка производится в соответствии с документом «Инструкция. ГСИ. Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550. Методика поверки 4213-022-12560879 МП», утвержденным гЦИ си фгип ВНИИР в июле 2008 г.
Основное поверочное оборудование:
- установка поверочная водомерная «ПРОМЕКС». Диапазон воспроизведения расхода от 0,01 до 400 мз/ч, пределы относительной погрешности при измерении объема ± 0,35% (Госреестр 23446-02);
- установка поверочная проливная «Томь-4». Диапазон воспроизведения расхода от 0,02 до 180 м3/ч, пределы относительной погрешности при измерении объема ± 0,3% (Госреестр 33882-07);
- секундомер электронный с таймерным выходом СТЦ-2М. Диапазон измерений до 1000 с, пределы относительной погрешности измерения времени ± 0,01% (Госреестр 34805-07);
- частотомер универсальный ОГС-8 13 I Н. Диапазон измерений 0,01 — 100 Гц, погрешность ± единица мл. разряда (Госреестр 19818-00).
Межповерочный интервал -4 года.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
- ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
- ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
- ТУ 4213-022-12560879-2008 «Преобразователи расхода электромагнитные ЭМИРПРАМЕР-550. Технические условия».
