Поверка преобразователей перемещения токовихревых ВN-ППТ
Поверка осуществляется в соответствии с документом МП 56536-14 «Преобразователи перемещения токовихревые В№ППТ. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2014 г.
Основные средства поверки:
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.
Сведения о методах измерений
приведены в паспорте на преобразователи перемещения токовихревые BN-ППТ.
Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым BN-ППТ
- ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
- Техническая документация фирмы «Bently Nevada, Inc.», США.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

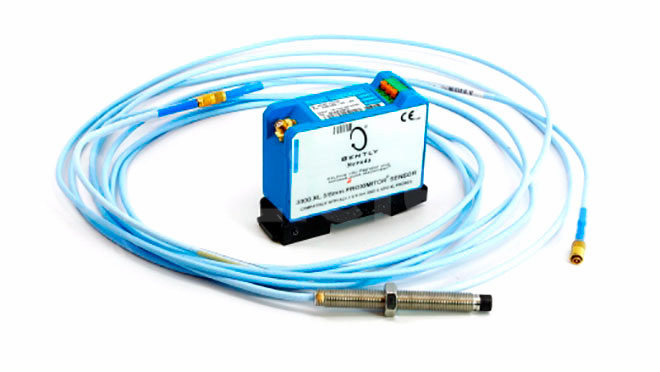

Назначение: для преобразования осевого перемещения и виброперемещения в пропорциональный электрический сигнал.
Модификации: BN-3300XL, BN-3300, BN-7200, BN-900, BN-901, BN-130713, BN-330801, BN-330881, В-330165
Поверка преобразователей перемещения токовихревых ВN-ППТ
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от генератора. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи имеют следующие модификации BN-3300XL (варианты исполнений NSV; 5,8 мм; 11 мм; 25 мм; 50 мм), BN-3300 (варианты исполнений 5,8 мм; 16 мм HTPS; 8 мм REBAM; 8 мм RAM), BN-7200 (варианты исполнений 5,8 мм; 11 мм; 14 мм; 25 мм), BN-990, BN-991, BN-130713, BN-330801 ProxPac, BN-330881 ProxPac XL, В№330165, отличающиеся диапазоном измерения осевого перемещения и диапазоном рабочих частот, а также массогабаритными характеристиками.
- Датчики модификации BN-3300XL работают совместно с генераторами (проксиметрами) модификации BN-3300XL;
- Датчики модификации BN-3300 работают совместно с генераторами (проксиметрами) модификации BN-3300;
- Датчики модификации BN-7200 работают совместно с генераторами (проксиметрами) модификации BN-7200;
- Датчики модификации BN-990 работают совместно с генераторами (проксиметрами) модификации BN-990;
- Датчики модификации BN-991 работают совместно с генераторами (проксиметрами) модификации BN-991;
- Датчики модификации BN-130713 работают совместно с генераторами (проксиметрами) модификации BN-130713;
- Датчики модификации BN-330801 ProxPac работают совместно с генераторами (проксиметрами) модификации BN-330801;
- Датчики модификации BN-330881 ProxPac XL работают совместно с генераторами (проксиметрами) модификации BN-330881;
- Датчики модификации В№330165 работают совместно с генераторами (проксиметрами) модификации В№330165.
Наименование характеристики | Значение характеристики для модификации BN-3300XL, вариант исполнения: | ||||
NSV | 5, 8 мм | 11 мм | 25 мм | 50 мм | |
1 | 2 | 3 | 4 | 5 | 6 |
Диапазон измерения осевого перемещения, мм | от 0,25 до 1,78 | от 0,25 до 2,3 | от 0,5 до 4,5 | от 0,63 до 13,33 | от 1,3 до 29,2 |
Диапазон измерения радиального виброперемещения, мкм | от 0 до 500 | от 0 до 1000 | от 0 до 3300 | от 0 до 12200 | — |
Диапазон рабочих частот, Гц | от 0 до 10000 | от 0 до 8000 | от 0 до 2700 | — | |
Номинальное значение коэффициента преобразования, В/мм | 7,87 | 3,94 | 0,7874 | 0,3937 | |
Пределы отклонения коэффициента преобразования от номинального значения, % | 20 | 6,5 | 10 | 15 | |
Неравномерность частотной характеристики,% | 2,5 | — | |||
Нелинейность амплитудной характеристики,% | 1,5 | ||||
Пределы допускаемой основной относительной погрешности преобразования,% | ±3 | ||||
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % | ±0,2 | ||||
Электрическое сопротивление изоляции, не менее, МОм | 50 | ||||
Электрическая прочность изоляции, не менее, В | 1000 |
Напряжение питания, В | от минус 17,5 до 26 | ||||
Потребляемая мощность, Вт | 0,82 | ||||
Габаритные размеры датчика (диаметр x длина), мм, не более | 10×250 | 10×250 | 16×250 | 39×250 | 51×376 |
Габаритные размеры питающего генератора (длина х ширина х высота), мм, не более | 80,3×61,0
х63,2 |
81,3×61,2
х63,5 |
81,3×61,2
x63,5 |
81,3×61,2
x63,5 |
79,4×60,2
x50,0 |
Масса комплекта, г, не более | 720 | 700 | 2805 | 2205 | 2485 |
Рабочие условия эксплуатации:
— диапазон температур, °С — диапазон относительной влажности воздуха, % |
|||||
от минус 34 до 177 | от минус 51 до 177 | от минус 35 до 200 | |||
от 0 до 100 | от 0 до 93 | от 0 до 100 |
Таблица 2
Наименование характеристики | Значение характеристики для модификации BN-3300, вариант исполнения: | |||
5,8 мм | 16 мм HTPS | 8 мм REBAM | 8 мм RAM | |
1 | 2 | 3 | 4 | 5 |
Диапазон измерения осевого перемещения, мм | от 0,25 до 2,25 | от 0,5 до 4,5 | от 0,13 до 0,53 от 0,23 до 0,43 | от 0,25 до 1,75 |
Диапазон измерения радиального виброперемещения, мкм | от 0 до 1000 | от 0 до 2000 | от 0 до 75 | от 0 до 500 |
Диапазон рабочих частот, Гц | от 0 до 6500 | от 0 до 6000 | от 0 до 10000 | |
Номинальное значение коэффициента преобразования, В/мм | 7,87 | 3,94 | 0,04
0,08 |
7,87 |
Пределы отклонения коэффициента преобразования от номинального значения, % | 6,5 | 10 | 27,5
25 |
6,5 |
Неравномерность частотной характеристики, % | 2,5 | |||
Нелинейность амплитудной характеристики, % | 1,5 | |||
Пределы допускаемой основной относительной погрешности преобразования,% | ±3 | |||
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % | ±0,2 | |||
Электрическое сопротивление изоляции, не менее, МОм | 50 | |||
Электрическая прочность изоляции, не менее, В | 1000 | |||
Напряжение питания, В | от минус 17,5 до минус 26 | от минус 19,6 до минус 26 | от минус 17,5 до минус 26 | |
Потребляемая мощность, Вт | 0,82 | |||
Габаритные размеры датчика (диаметр x длина), мм, не более | 10×250 | 16×250 | 10×250 | 10×250 |
Габаритные размеры питающего генератора (длина х ширина х высота), мм, не более | 79,4×60,2×50 | |||
Масса комплекта, г, не более | 680 | 1400 | 617 | 720 |
Рабочие условия эксплуатации:
— диапазон температур, °С — диапазон относительной влажности воздуха, % |
от минус 34 до 177 | от минус 34 до 350 | от минус 34 до 177 | от минус 51 до 177 |
от 0 до 100 |
Таблица 3
Наименование характеристики | Значение характеристики для модификации BN-7200, вариант исполнения: | |||
5,8 мм | 11 мм | 14 мм | 25 мм | |
1 | 2 | 3 | 4 | 5 |
Диапазон измерения осевого перемещения, мм | от 0,25 до 2,28 | от 1,02 до 5,08 | от 0,51 до 5,57 | от 1,27 до 13,97 |
Диапазон измерения радиального виброперемещения, мкм | от 0 до 1000 | от 0 до 2000 | от 0 до 2000 | от 0 до 12200 |
Диапазон рабочих частот, Гц | от 0 до 10000 | |||
Номинальное значение коэффициента преобразования, В/мм | 7,87 | 3,94 | 0,79 | |
Пределы отклонения коэффициента преобразования от номинального значения, % | 6,5 | 10 | 38 | |
Неравномерность частотной характеристики, % | 2,5 | |||
Нелинейность амплитудной характеристики, % | 1,5 | |||
Пределы допускаемой основной относительной погрешности преобразования,% | ±3 | |||
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % | ±0,2 | |||
Электрическое сопротивление изоляции, не менее, МОм | 50 | |||
Электрическая прочность изоляции, не менее, В | 1000 | |||
Напряжение питания, В | от минус 17,5 до минус 26 | от минус 19,6 до минус 26 | от минус 17,5 до минус 26 | |
Потребляемая мощность, Вт | 0,82 | |||
Габаритные размеры датчика (диаметр x длина), мм, не более | 10×250 | 16×250 | 20×250 | 39×250 |
Габаритные размеры питающего генератора (длина x ширина x высота), мм, не более | 80,3x61x
63,2 |
79,8x61x
50,8 |
79,8×61
x 50,8 |
79,2×60,4
x50,8 |
Масса комплекта, г, не более | 720 | 617 | ||
Рабочие условия эксплуатации: — диапазон температур, °С | от минус 34 до 177 | от минус 34 до 177 | от минус 34 до 177 | от минус 18 до 177 |
— диапазон относительной влажности воздуха, % | от 0 до 95 | от 0 до 100 | от 0 до 95 |
Наименование
характеристики |
Значение характеристики для модификации: | |||||
BN-990 | BN-991 | BN-
130713 |
BN-
330801 Proxpac |
BN-
330881 Proxpac XL |
BN-
330165 |
|
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Диапазон измерения осевого перемещения, мм | — | от 0,25 до 1,65 | от 1,3 до 29,2 | от 0,25 до 2,3 | от 0,25 до 2,3 | от 0,25 до 2,25 |
Диапазон измерения радиального виброперемещения, мкм | от 0 до 125 | — | — | от 0 до 10000 | — | |
Диапазон рабочих частот, Гц | от 5 до 6000 | — | от 0 до 60 | от 0 до 8000 | от 0 до 10000 | — |
Номинальное значение коэффициента преобразования, В/мм | 7,87 | 0,394 | 7,87 | |||
Пределы отклонения коэффициента преобразования от номинального значения, % | 6,5 | 20 | 6,5 | |||
Неравномерность частотной характеристики,% | 2,5 | |||||
Нелинейность амплитудной характеристики,% | 1,5 | |||||
Пределы допускаемой основной относительной погрешности преобразования, % | ±3 | |||||
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % | ±0,2 | |||||
Электрическое сопротивление
изоляции, не менее, МОм |
50 | |||||
Электрическая прочность изоляции, не менее, В | 1000 | |||||
Напряжение питания, В | от 12 до 35 | от минус 17,5 до минус 26 | ||||
Потребляемая мощность, Вт | 0,82 | |||||
Габаритные размеры датчика (диаметр x длина), мм, не более | 10×250 | 10×250 | 10×250 | 10×40 | ||
Габаритные размеры питающего генератора (длина х ширина х высота), мм, не более | 100,1×73,9×53,3 | 127х45,7х
131,6 |
144,8х
91,4×76,2 |
144,8x
91,4×92,7 |
81,3×61,2
x63,5 |
|
Масса комплекта, г, не более | 820 | 1400 | ||||
Рабочие условия эксплуатации:
— диапазон температур, °С — диапазон относительной влажности воздуха, % |
от минус 35 до 177
от 0 до 100 |
от минус 35 до 120 | от минус 34 до 100 |
Поверка осуществляется в соответствии с документом МП 56536-14 «Преобразователи перемещения токовихревые В№ППТ. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2014 г.
Основные средства поверки:
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.
Сведения о методах измерений
приведены в паспорте на преобразователи перемещения токовихревые BN-ППТ.
Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым BN-ППТ
- ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
- Техническая документация фирмы «Bently Nevada, Inc.», США.
