Поверка преобразователей измерительных ввода-вывода ACT20C, ACT20M, ACT20P, ACT20X
Поверка осуществляется по документу МП 60310-15 «Преобразователи измерительные ввода-вывода ACT20C, ACT20M, ACT20P, ACT20X. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2014 г.
Средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09), калибратор токовой петли Fluke 705 (Госреестр № 29194-05).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ввода-вывода ACT20C, ACT20M, ACT20P, ACT20X
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
- ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.558-93 Государственная поверочная схема для средств измерений температуры.
- ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования
- ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Техническая документация фирмы «Weidmuller Interface GmbH & Co. KG», Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для аналого-цифрового и цифро-аналогового преобразования сигналов электрических величин.
Поверка преобразователей измерительных ввода-вывода ACT20C, ACT20M, ACT20P, ACT20X
Принцип действия преобразователей заключается в приеме аналоговых сигналов с первичных преобразователей (датчиков), их обработке и выдаче выходных сигналов требуемого вида. Основные узлы преобразователей: плата ввода-вывода, микропроцессор, перепрограммируемое запоминающее устройство (ППЗУ).
Плата ввода-вывода воспринимает сигналы от датчиков физических величин и преобразовывает их в форму, удобную для цифровой обработки. Микропроцессором рассчитываются значения этих величин и сохраняются в памяти (ППЗУ). Он же вырабатывает и сигналы управления, контроля и сигнализации.
Настройка преобразователей может осуществляться пользователем с помощью микропереключателей DIP, потенциометров или кнопок, расположенных на корпусе преобразователя или с помощью внешнего компьютера (в зависимости от модели).
Преобразователи изготавливаются в виде четырех серий: ACT20C, ACT20M, ACT20P, ACT20X, отличающихся видом преобразуемой величины, конструктивным исполнением, габаритными размерами и массой.
Преобразователи предназначены для установки на DIN рейку.

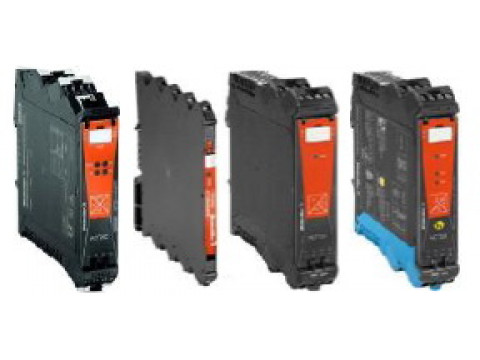

1} | 1 | | | ||
ACT20C | ACT20M | ACT20P | ACT20X |
Преобразователи серии ACT20X могут использоваться в виде барьеров искробезопасности. Преобразователи ACT20X имеют вид взрывозащиты «II (1) G [Ex ia] IIC/IIB/IIA» (II (1) D [Ex iaD]) и уровень взрывозащиты «II 3 G Ex nA nC IIC T4». Сторона преобразователя, на которой расположены клеммы, подключаемые к искробезопасным цепям, имеет голубой цвет.
Для предотвращения несанкционированного доступа к внутренним частям приборов части корпуса пломбируются наклейкой.
Наименование | Технические характеристики | ||||
Напряжение питания, В | Г абаритные размеры, мм, (длинахширинахвысота) | Масса, кг | Рабочие условия применения: | ||
температура окружающего воздуха, °C | относительная влажность воздуха, % | ||||
ACT20C-AI-A0-MT CP-S | 24 | 119,2×22,5×113,6 | 0,180 | -20.. +70 | < 95 |
ACT20M-BAI-A0-S | 24 | 114,3×6,1×112,5 | 0,070 | -25…+70 | < 93 |
ACT20M-BAI-2A0-S | 24 | 114,3×6,1×112,5 | 0,080 | -25.. +70 | < 93 |
ACT20M-TCI-A0-S | 24 | 114,3×6,1×112,5 | 0,089 | -25…+70 | < 93 |
ACT20M-TCI-A0-E-S | 24 | 114,3×6,1×112,5 | 0,086 | -25…+70 | < 93 |
ACT20M-RTI-A0-S | 24 | 114,3×6,1×112,5 | 0,070 | -25…+70 | < 95 |
ACT20M-RTI-A0-E-S | 24 | 114,3×6,1×112,5 | 0,070 | -25…+70 | < 95 |
ACT20M-RTCI-C0-0LP-S | Питание от выходн. петли | 114,3×6,1×112,5 | 0,080 | -25…+70 | < 93 |
ACT20M-RTI-C0-E0LP-S | Питание от выходн. петли | 114,3×6,1×112,5 | 0,080 | -25…+70 | < 93 |
ACT20P-CI-C0 | 24 | 117,2×12,5×113,7 | 0,110 | -20…+60 | < 95 |
ACT20P-CI-2C0 | 24 | 117,2×12,5×113,7 | 0,115 | -20…+60 | < 95 |
ACT20P-2CI-2C0-12 | 24 | 117,2×12,5×113,7 | 0,120 | -20…+60 | < 95 |
ACT20X-HUI-SA0-LP-S | Питание от выходн. петли | 119,2×12,5×113,6 | 0,200 | 0…+60 | < 90 |
Поверка осуществляется по документу МП 60310-15 «Преобразователи измерительные ввода-вывода ACT20C, ACT20M, ACT20P, ACT20X. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2014 г.
Средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09), калибратор токовой петли Fluke 705 (Госреестр № 29194-05).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ввода-вывода ACT20C, ACT20M, ACT20P, ACT20X
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
- ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.558-93 Государственная поверочная схема для средств измерений температуры.
- ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования
- ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Техническая документация фирмы «Weidmuller Interface GmbH & Co. KG», Германия.
