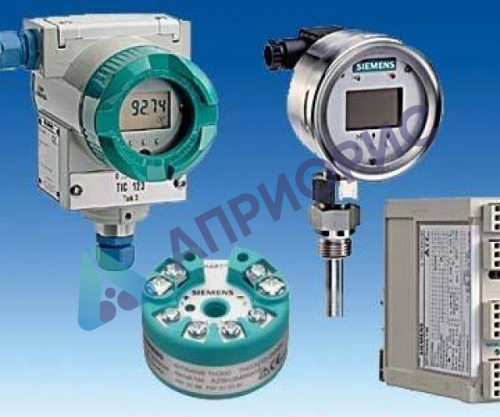

Поверка преобразователей измерительных SITRANS T

Преобразователи измерительные SITRANS T (далее — преобразователи или ИП) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), потенциометрических и милливольто-вых устройств постоянного тока, в унифицированные аналоговые сигналы постоянного тока (0/4+20 мА) или напряжения (0/2+10 В), а также в цифровой сигнал для передачи по протоколу HART или по шинам FOUNDATION Fieldbus и PROFIBUS PA. Поверка преобразователей измерительных SITRANS проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.

Описание и поверка преобразователей измерительных SITRANS T

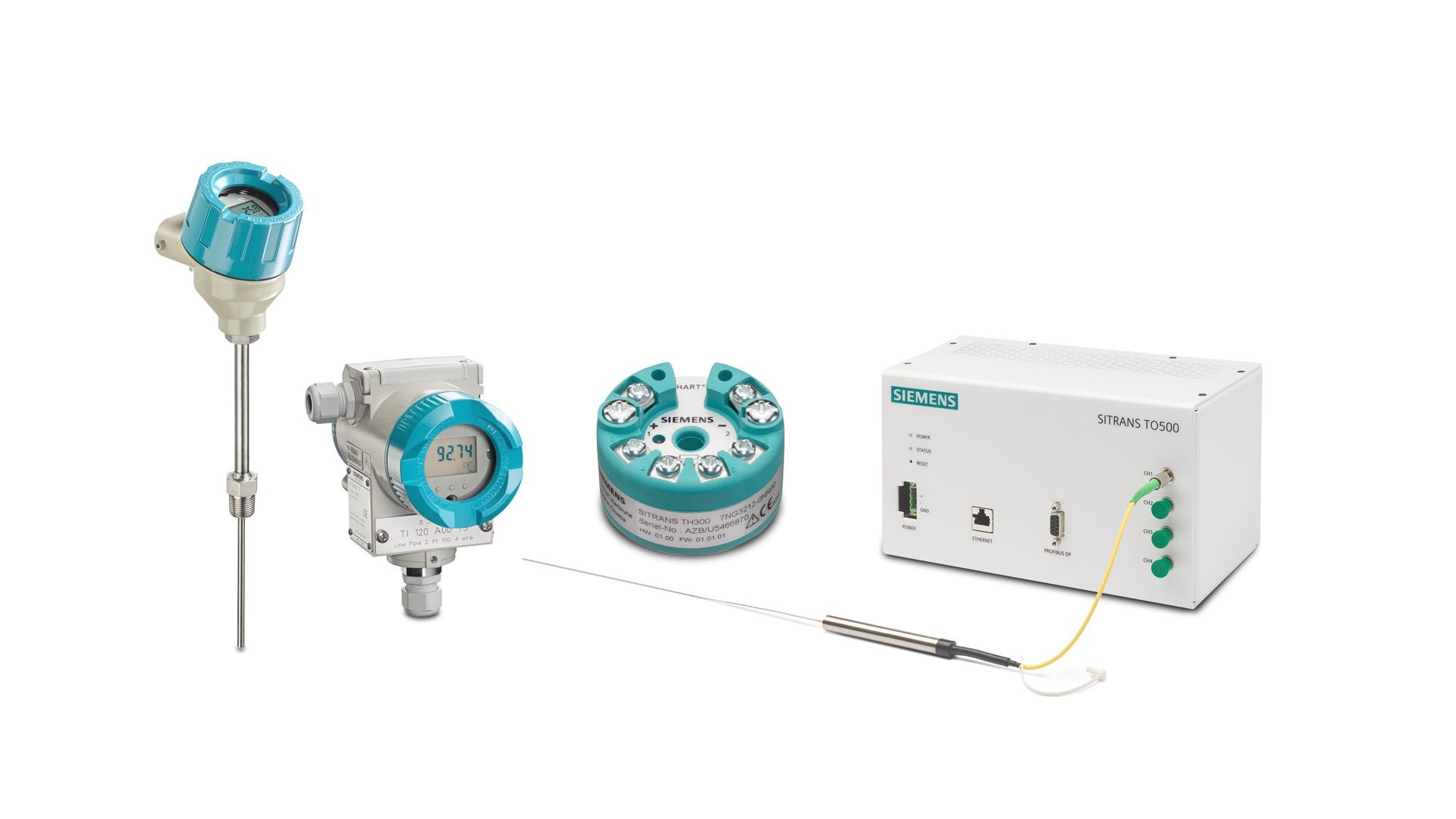

Преобразователи SITRANS T изготавливаются следующих моделей: TH100, TH200, TH300, TH400, TR200, TR300. Модели преобразователей отличаются друг от друга по конструктивному исполнению и по техническим характеристикам. Преобразователи модели ТН400 имеют модификации TH400 FF и TH400 PA.

Принцип действия преобразователей основан на преобразовании сигнала первичного термопреобразователя или Ом/мВ-устройства в унифицированный выходной сигнал постоянного тока 4+20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART (TH300, TR300), либо в сигнал с цифровым протоколом FOUNDATION Fieldbus (TH400 FF) или PROFIBUS PA (TH400 PA). Сигнал с подключенного термопреобразователя/устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus / PROFIBUS PA, либо на цифроаналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока или напряжения. ИП с аналоговым выходным сигналом может содержать частотный модулятор HART-протокола, который накладывается на аналоговый сигнал выходной сигнал. Характеристики источника входных сигналов и необходимые для параметриро-вания измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.

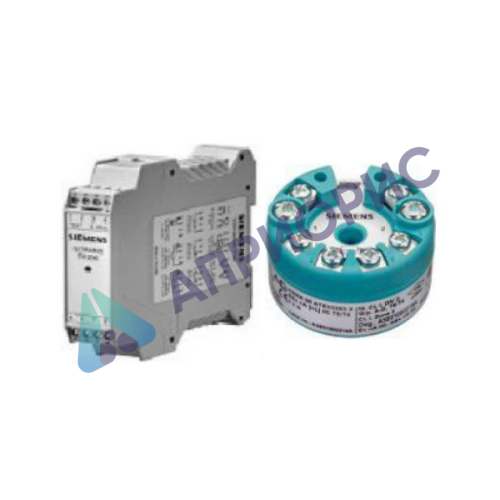

ИП моделей TH100, TH200, TH300, TH400 конструктивно выполнены в цилиндрическом пластиковом корпусе для монтажа в соединительную головку типа B (по DIN 43729) с расположенными на нем клеммами для подключения первичного термопреобразователя или Ом/мВ-устройства, и клеммами для вывода выходного сигнала и питания. ИП моделей TR200, TR300 конструктивно выполнены в прямоугольном корпусе, предназначенном для монтажа на DIN-рейку (по DIN 50022).

Конфигурацию преобразователей в зависимости от модели можно изменять при помощи: модема, HART-коммуникатора или персонального компьютера с соответствующим программным обеспечением и интерфейсами связи HART, FOUNDATION Fieldbus или PROFIBUS PA. Преобразователи измерительные SITRANS T могут поставляться во взрывозащищенном исполнении с маркировкой II1GExiaIIC T6/T4, II2(1)GExia/ib IIC T6/T4, II3(1)G Exia/ic IIC T6/T4, II1DExiaD20 T115 °C, II3GExnLIIC T6/T4, II3GExnA IIC T6/T4.

Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из двух частей: встроенное и автономное ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО.

Пакеты автономных программ устанавливаются на персональный компьютер и предназначены для конфигурирования преобразователей и снятия показаний в процессе калибровки и т.д.
