Поверка преобразователей измерительных параметров абсолютной вибрации ВИНЕМ-3200
Поверка осуществляется по документу ВРЕЛ.421451.001МП «Преобразователи измерительные параметров абсолютной вибрации ВИНЕМ-3200. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 декабря 2015 года.
Основные средства поверки: генератор сигналов специальной формы GFG-3015 (г/р № 27586-04); мультиметры цифровые 34401A (г/р № 54848-13); источник питания постоянного тока PPE-3323 (г/р 46568-11); эталонный виброизмерительный канал в составе: вибропреобразователь ускорения 8305 (г/р № 14923-09) и усилитель измерительного 2635 (г/р № 7111-79); калибратор электрических сигналов СА71 (г/р 53468-13).
Знак поверки (оттиск поверительного клейма) ставится в паспорте или наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на свидетельство о поверке.
Сведения о методах измерений
- Руководство по эксплуатации «Преобразователи измерительные параметров абсолютной вибрации ВИНЕМ-3200», раздел 4, ВРЕЛ.421451.001РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным параметров абсолютной вибрации ВИНЕМ-3200
- Технические условия ВРЕЛ.421451.001ТУ «Преобразователи измерительные параметров абсолютной вибрации ВИНЕМ-3200».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения и контроля параметров вибрации (виброускорения, виброскорости и виброперемещения).
Поверка преобразователей измерительных параметров абсолютной вибрации ВИНЕМ-3200

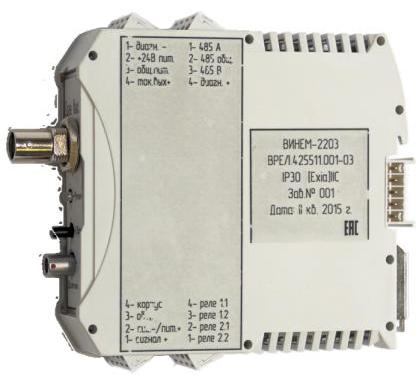

Преобразователи измерительные параметров абсолютной вибрации ВИНЕМ-3200 измеряют и обрабатывают сигналы, поступающие от первичных измерительных преобразователей, проводят их оцифровку, обработку, запись и хранение.
Преобразователи обеспечивают измерение среднего квадратического значения (СКЗ) и амплитудного значения виброскорости; среднего квардатического значения (СКЗ), амплитудного значения и размаха виброускорения; амплитудного значения и размаха виброперемещения.
Преобразователи состоят из первичного измерительного преобразователя (датчика) и вторичного измерительного преобразователя ВИНЕМ-22хх. В зависимости от вида и типа первичного преобразователя связь с вторичным преобразователем осуществляется либо специальным соединительным кабелем, либо соединительным кабелем, входящим в состав датчика. В последнем случае он представляет собой изделие в едином корпусе.
Преобразователи выпускаются в стандартном и взрывозащищенном исполнении.
Вторичный измерительный преобразователь ВИНЕМ-22хх выпускаются в следующих модификациях:
- ВИНЕМ-2200 — без интерфейса RS-485 и без дополнительного разъема типа ODU для подключения датчика;
- ВИНЕМ-2201 — с интерфейсом RS-485 и без дополнительного разъема типа ODU для подключения датчика;
- ВИНЕМ-2202 — без интерфейса RS-485 и с дополнительным разъемом типа ODU для подключения датчика;
- ВИНЕМ-2203 — с интерфейсом RS-485 и с дополнительным разъемом типа ODU для подключения датчика.
В качестве первичных измерительных преобразователей используются:
- электронные датчики (MEMS) с выходом по напряжению ВИНЕМ-1200 (крепление на три винта) и ВИНЕМ-1201 (крепление на шпильку), производства ООО «Восход Инжиниринг»;
- пьезоэлектрические датчики со встроенной электроникой (IEPE) с выходом по напряжению, пропорциональным виброускорению, ВИНЕМ-1210 (крепление на три винта) и ВИНЕМ-1211 (крепление на шпильку), производства ООО «Восход Инжиниринг;
- пьезоэлектрические датчики ВИНЕМ-1220 (крепление на три винта) и ВИНЕМ-1221 (крепление на шпильку), производства ООО «Восход Инжиниринг»;
- вибропреобразователи МВ-43 (Госреестр СИ № 16985-08), МВ-44 (Госреестр СИ № 21349-06), МВ-46 (Госреестр СИ № 34908-07) и МВ-47 (Госреестр СИ № 41842-09), производства ЗАО «Вибро-Прибор».
Преобразователи ВИНЕМ-3200, выполненные в едином корпусе, имеют следующие модификации: ВИНЕМ-3210 (унифицированный токовый выход, крепление на три винта), ВИНЕМ-3211 (унифицированный токовый выход, крепление на шпильку), ВИНЕМ-3220 (дискретный выход, крепление на три винта), ВИНЕМ-3221 (дискретный выход, крепление на шпильку).
Программное обеспечение
служит для обработки и архивации информации, поступающей от первичных преобразователей. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с преобразователями.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | vinem22xx_dd_mm_yyyy.bin, где dd-дата, mm-месяц, yyyy-год |
| Номер версии (идентификационный номер) ПО | не ниже 16 Янв 2015 или 16 Jan 2015 |
| Цифровой идентификатор ПО (только для версии от 16 Jan 2015) | контрольная сумма MD5: 263e3b8369cafcf047ddc4f3a70f98da |
| Другие идентификационные данные (если есть) | — |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой преобразователя и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу ВРЕЛ.421451.001МП «Преобразователи измерительные параметров абсолютной вибрации ВИНЕМ-3200. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 декабря 2015 года.
Основные средства поверки: генератор сигналов специальной формы GFG-3015 (г/р № 27586-04); мультиметры цифровые 34401A (г/р № 54848-13); источник питания постоянного тока PPE-3323 (г/р 46568-11); эталонный виброизмерительный канал в составе: вибропреобразователь ускорения 8305 (г/р № 14923-09) и усилитель измерительного 2635 (г/р № 7111-79); калибратор электрических сигналов СА71 (г/р 53468-13).
Знак поверки (оттиск поверительного клейма) ставится в паспорте или наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на свидетельство о поверке.
Сведения о методах измерений
- Руководство по эксплуатации «Преобразователи измерительные параметров абсолютной вибрации ВИНЕМ-3200», раздел 4, ВРЕЛ.421451.001РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным параметров абсолютной вибрации ВИНЕМ-3200
- Технические условия ВРЕЛ.421451.001ТУ «Преобразователи измерительные параметров абсолютной вибрации ВИНЕМ-3200».
