Поверка преобразователей измерительных NI USB-5680, NI USB-5681
Поверка осуществляется по документу «МП РТ 1603-2011. Преобразователи мощности измерительные NI USB-5680, NI USB-5681. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 31.08.2011 г.
Средства поверки:
наименование и требования к метроло- гическим характеристикам |
рекомендуемое средство поверки и его метрологи- ческие характеристики |
генератор сигналов высокочастотный | генератор сигналов Agilent Е8257В |
диапазон частот от 10 МГц до 18 ГГц; диапазон уровня мощности
от — 40 до + 20 дБм |
с опциями 521, 1Е1 |
диапазон частот от 250 кГц до 20 ГГц;
диапазон уровня мощности от — 135 до + 28 дБм |
|
ваттметр СВЧ проходящей мощности | преобразователь измерительный |
относительная погрешность измерения уровня мощности от — 40 до + 20 дБм частотой от 10 МГц до 18 ГГц
не более :1:0, 1 дБ |
Rohde & Schwarz NRP-Z28 |
относительная погрешность измерения уровня мощности от — 67 до + 20 дБм частотой от
10 МГц до 18 ГГц не более ± 0,1 дБ |
|
измеритель КСВН | анализатор параметров радиотехнических трактов |
относительная погрешность измерения КСВН < 1,25 на частотах от 10 МГц
до 18 ГГц не более ± 15% |
и сигналов портативный Anritsu М~2028С |
относительная погрешность измерения КСВН < 1,4 на частотах от 5 кГц до 18 ГГц не более ± 7,5% |
- Методы измерений изложены в документе «374788В-О1К. Преобразователи мощности измерительные NI 1ТВ-5 680, NI 1ТВ-568 1. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к преобразователям мощности измерительным NI USB-5680, NI USB-5681
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения мощности электромагнитных колебаний в коаксиальных радиотехнических трактах.
Поверка преобразователей измерительных NI USB-5680, NI USB-5681
Принцип действия преобразователей мощности измерительных NI USB-5680, NI USB-5681 основан на преобразовании мощности входного высокочастотного сигнала в постоянное электрическое напряжение, пропорциональное уровню мощности, аналого—цифровом преобразовании напряжения в двоичный цифровой код в микропроцессоре, и передаче цифрового сигнала по последовательному интерфейсу USB на внешние устройства. При подключении к компьютеру на мониторе отображается виртуальная панель “Soft Front Panel” (SFP), с помощью которой можно задавать режимы и наблюдать измеряемое значение уровня мощности.
Калибровочные коэффициенты для заданного набора частотных точек, определенные при заводской калибровке, записаны на внутреннем микропроцессоре. С помощью встроенного датчика температуры, сигнал которого преобразуется в цифровую форму, микропроцессором производится автоматическая температурная коррекция калибровочных коэффициентов.
Конструктивно преобразователи мощности измерительные NI USB-5680, NI USB-5681 выполнены в виде высокочастотной сборки, заключенной в прочный металлический экранированный корпус, с входным высокочастотным разъемом и разъемом интерфейса USB. Соединительный кабель с разъемами USB входит в комплект поставки. Корпус модели NI USB-5681 помещен в резиновый чехол для предотвращения механических повреждений.

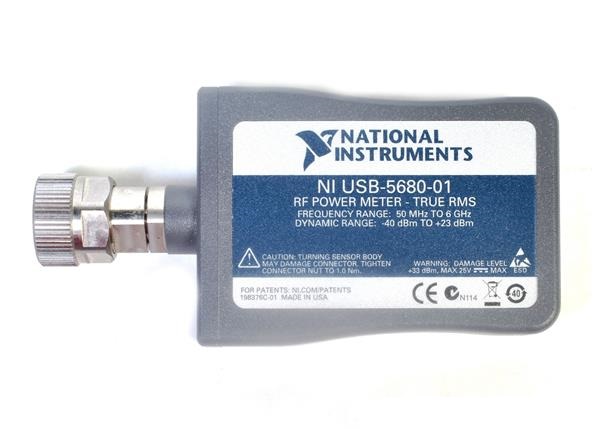

Внешний вид преобразователей мощности измерительных NI USB-5680, NI USB-5681 показан на фотографиях ниже. Пломбирование осуществляется путем нанесения специальной краски под один из винтов на металлическом корпусе. Знак поверки в виде наклейки размещается в свободной части боковой панели корпуса.
Программное обеспечение
Пакет программного обеспечения устанавливается на жесткий диск внешнего компьютера и работает под управлением операционной системы Windows. Программное обеспечение выполняет функции управления режимами работы, обработки и представления измерительной информации, в том числе задание частоты, выбор временной апертуры, количества усреднений, формата представления измерительной информации, и прочие сервисные функции.
По структуре программное обеспечение разделяется на две части. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных коэффициентов, идентификационных данных о типе и серийном номере в энергонезависимой памяти EEPROM, а также передачи и хранения данных измерений.
Остальная часть программного обеспечения может иметь гибкие применения, конфигурируемые пользователем. Для расширения возможностей управления, сбора данных измерений, реализации автоматизированного режима и программирования может быть использовано программное приложение National Instruments LabVIEW, поставляемое по отдельному заказу.
диапазон частот
NI USB-5680 |
от 50 МГц до 6 ГГц от 10 МГц до 18 ГГц |
динамический диапазон
NI 1 |
от — 40 до +23 дБм1 от — 40 до + 20 дБм |
КСВН по входу, не более
NIU SB-5680 на частотах от 50 МГц до 2 ГГц на частотах от 2 до 6ГГц NI 1ТВ-5681 на частотах от 10 до 150 МГц на частотах от 150 МГц до 2 ГГц на частотах от 2 до 12 ГГц на частотах от 12 до 18 ГГц |
1,1
1 ,2
1,17 1,12 1,2 1,25 |
полоса пропускания сигнала
NI USB-5680 |
100 Гц 50 кГц |
диапазон установки смещения
NI 1ТВ-5680 NI 1ТВ-5681 |
от — 100 до + 100 дБ от — 100 до + 150 дБ |
Поверка осуществляется по документу «МП РТ 1603-2011. Преобразователи мощности измерительные NI USB-5680, NI USB-5681. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 31.08.2011 г.
Средства поверки:
наименование и требования к метроло- гическим характеристикам |
рекомендуемое средство поверки и его метрологи- ческие характеристики |
генератор сигналов высокочастотный | генератор сигналов Agilent Е8257В |
диапазон частот от 10 МГц до 18 ГГц; диапазон уровня мощности
от — 40 до + 20 дБм |
с опциями 521, 1Е1 |
диапазон частот от 250 кГц до 20 ГГц;
диапазон уровня мощности от — 135 до + 28 дБм |
|
ваттметр СВЧ проходящей мощности | преобразователь измерительный |
относительная погрешность измерения уровня мощности от — 40 до + 20 дБм частотой от 10 МГц до 18 ГГц
не более :1:0, 1 дБ |
Rohde & Schwarz NRP-Z28 |
относительная погрешность измерения уровня мощности от — 67 до + 20 дБм частотой от
10 МГц до 18 ГГц не более ± 0,1 дБ |
|
измеритель КСВН | анализатор параметров радиотехнических трактов |
относительная погрешность измерения КСВН < 1,25 на частотах от 10 МГц
до 18 ГГц не более ± 15% |
и сигналов портативный Anritsu М~2028С |
относительная погрешность измерения КСВН < 1,4 на частотах от 5 кГц до 18 ГГц не более ± 7,5% |
- Методы измерений изложены в документе «374788В-О1К. Преобразователи мощности измерительные NI 1ТВ-5 680, NI 1ТВ-568 1. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к преобразователям мощности измерительным NI USB-5680, NI USB-5681
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
