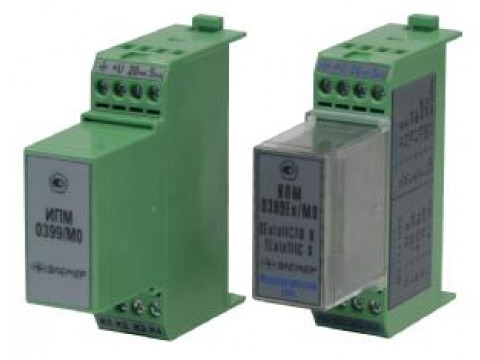

Поверка преобразователей измерительных модульных ИПМ 0399
Знак утверждения типа
Знак утверждения типа наносится на таблички, расположенные на передник панелях корпусов преобразователей измерительных ИПМ 0399, фотоспособом и на руководства по эксплуатации НКГЖ.411531.001-о0РЭ, НКГЖ.411531.00 i -02РЭ НКГЖ.411531.001-о5РЭ, НКГЖ.4115з 1.оо 1-о5.о 1 РЭ, НКГЖ.4115з 1.оо 1-о5.о 12РЭ — типографским способом.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-94 и DIN N 43760, преобразователей электрических (ТП) по МИ 2559-99, преобразователей с унифицированными выходными сигналами в унифицированные сигналы 0…5; 0…20 или 4…20 мА по ГОСТ 26.011-80 с нормированными метрологическими параметрами, для применения в различных технологических процессах промышленности и энергетике.

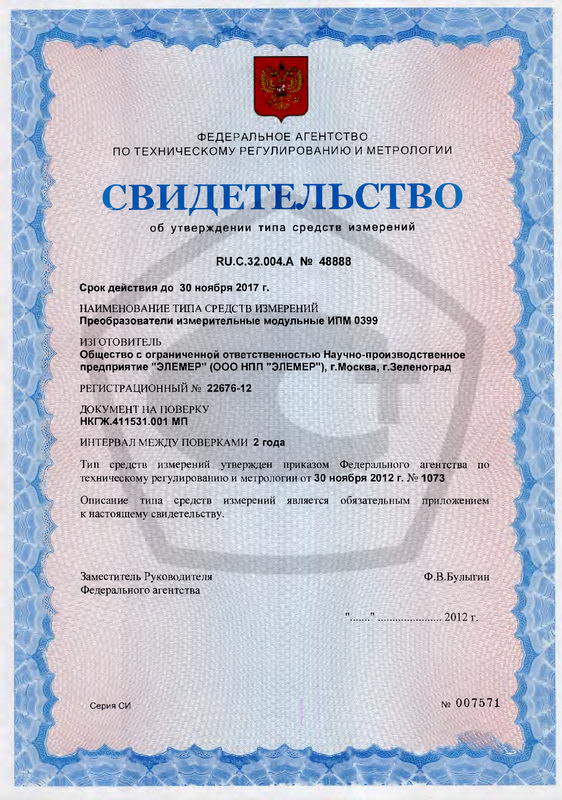

30.11.2012 заменен на 22676-12 Взамен № 22676-02
Поверка преобразователей измерительных модульных ИПМ 0399
Основные метрологические характеристики ИПМ 4399/М0, ИПМ 0399Ех/МО
| Диапазон преобразования |
Пределы допускаемой основной приведенной погрешности, °/о, для индекса заказа* * |
Тип первичногопреобразователя |
|
| А | В | ||
| 1 | 2 | 3 | 4 |
| минус 50 ; плюс 200 °С | [0,15/Т .100+0,05] | ±[0,3/ТN .100+0,11 | 50М, 53М, 50П |
| минус 50- плюс 200 °С* | [0,10/Т .100+0,05] | [0,2/Т .100+о,1] | 100М, 100П, Pt100 |
| минус 50 + плюс 600 °С* | [0,22/Т .100+0,075] | [0,45/Т .100+0,15] | 50П, 100П, Pt100 |
| минус 50 + плюс 1100 °с* | ±[о,75/тN .100+0,075] | :1(I,5/Т14 .100+0,15] | тжк(т) |
| минус 50 + плюс 600 °с* | [0,75/Т .100+0,075] | [1,5/Т .100+0,15] | тхк(Е) |
| минус 50 + плюс 1300 °с* | [0,75/Т .100+0,075] | +_[1,5/Т .100+0,15) | ТХА(к) |
| о + плюс 1700 °с* | ±[ 1,50/тN • 100+o,07s] | ±[з,о/тN • 1 оо+0,15] | тПП(s) |
| плюс 300 + плюс 1800 °с* | ТПР(В) | ||
| 0 + плюс 2500 °С* | ±[з,о/тN .100+0,075] | [5,0/Т .100+0,15] | тВР(А-1) |
| 0+ 100мВ***, 0+75 мВ*** | ±0,10 | ±0,20 | с унифицированным выходным сигналом |
| 0 _ 20 мА * * *, 4 _ 20 мА * * *, 0ш5мА*** |
|||
| 0+320 Ом | |||
| Примечания | |||
| 1 * — Поддиапазоны преобразования конфигурируются потребителем в пределах указанных диапазонов. | |||
| 2 ** — В формулах (графы 2 и 3): | |||
| числитель — значение абсолютной погрешности в °С; | |||
| тн — нормирующее значение в °С, равное верхнему значению рабочего поддиапазона преобразования, | |||
| если нулевое значение находится на краю или вне рабочего поддиапазона и сумме модулей нижнего и | |||
| верхнего значений рабочего поддиапазона, если нулевое значение находится внутри рабочего поддиапазона преобразования. | |||
| 3 *** — Для унифицированных сигналов с корнеизвлекающей зависимостью основная погрешность опреде- | |||
| лена в диапазонах: от 2 до 100; от 1,5 до 75 мВ; от 0,4 до 20; от 4,3 до 20; от 0,1 до 5 мА. | |||
| 4 ИПМ 0399/М0, ИПМ 0399Ех/М0 для индекса заказа А удовлетворяют значениям указанной погрешности при использовании процедур подстройки диапазона. | |||
Основные метрологические характеристики ИПМ 0399/М2
| Измеряемая величина |
Диапазон преобразования |
Пределы допускаемой основной приведенной погрешности, °/о |
Тип первичного преобразователя |
|
| для унифицированного выходного сигнала |
.,
по измеряемой величине |
|||
| 0 + 5, 4+20 или 0+ 20 мА |
||||
| 1 | 2 | 3 | 4 | 5 |
| Температура | минус 50 + плюс 200 °С | ~(0,2•Амакс/А„ + 0,2) | 50М, 53М, 100М, 50П, 100П, Рн100 | |
| минус 50 + плюс 600 °С | ||||
| минус 50 + плюс 1100 °С | ±(0,5 •Амакс /А„ + 0,2) | ±(0,5+) | ТЖК(J) | |
| минус 50+ плюс 600 °С | ТХК(i) | |||
| минус 50+ плюс 1300 °С | ТХА(К) | |||
| 0 =плюс 1700 ос | ТПП(~) | |||
| плюс 300 + плюс 1800 °С | ТПР(В) | |||
| 0 _ плюс 2500 °С | ТВР(А-1) | |||
| Напряжение | 0 + 100 мВ**, 0 + 75 мВ** | ±(0,2 •Амак~ /А„ + 0,2) | + 0 2+*
-(‘ ) |
с унифици- рованны мвыходным сигналом |
| Ток | * * * *
0 + 20 мА , 4 + 20 мА 0 + 5 мА** |
|||
| Сопротивле-ние | 0 320 Ом | — | ||
| Примечания
1 * — Одна единица последнего разряда, выраженная в процентах от диапазона преобразования. 2 Поддиапазоны преобразования конфигурируются потребителем в пределах указанных диапазонов. 3 В формулах, приведенных в графе 3, — диапазон преобразования, равный разности верхнего и нижне- го пределов, указанных в графе 2. А„ — нормирующее значение поддиапазона преобразования, равное разности верхнего и нижнего пределов поддиапазона, установленных потребителем. 4 ** — Для унифицированных сигналов с корнеизвлекающей зависимостью основная погрешность определена в диапазонах: от 2 до 100; от 1,5 до 75 мВ; от 0,4 до 20; от 4,3 до 20; от 0,1 до 5 мА. |
||||
Знак утверждения типа
Знак утверждения типа наносится на таблички, расположенные на передник панелях корпусов преобразователей измерительных ИПМ 0399, фотоспособом и на руководства по эксплуатации НКГЖ.411531.001-о0РЭ, НКГЖ.411531.00 i -02РЭ НКГЖ.411531.001-о5РЭ, НКГЖ.4115з 1.оо 1-о5.о 1 РЭ, НКГЖ.4115з 1.оо 1-о5.о 12РЭ — типографским способом.
