Поверка преобразователей измерительных iTEMP TMT
Поверка преобразователей осуществляется в соответствии с Инструкцией «Преобразователи измерительные серии i ТЕМР ТМТ. Методика поверки», разработанной и
утвержденной ГЦИ СИ ФГУП «ВНИИМС », декабрь 2008 г.
Основные средства поверки :
- компаратор напряжений Р3003, кл .0,0005;
- мера электрического сопротивления многозначная Р3026-1, кл .0,002;
- однозначная мера электрического сопротивления эталонная Р 3030, 10 Ом , кл .0,002;
- ПК с модемом, НААТ—коммуникатор или иной программно— аппаратный комплекс с поддержкой протоколов НАКТ, FOUNDATION FleldbUS, PROFIBUS РА, ПОЗВОЛЯЮЩИЙ визуализировать измеренные преобразователем величины и перенастроить измерительный преобразователь на иной диапазон и тип входного сигнала.
Межповерочный интервал — 2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры .
- ГОСТ 12997-84 Изделия ГСП . Общие технические условия .
- Международный стандарт МЭК 60584-1. Термопары . Часть 1. Градуировочные таблицы .
- ГОСТ Р 8.585-2001. ГСИ . Термопары . Номинальные статические характеристики преобразования .
- Международный стандарт МЭК 60751. Промышленные чувствительные элементы термометров сопротивления из платины .
- ГОСТ Р 8.625-2006. ГСИ. Термометры сопротивления из платины , меди и никеля . Общие технические требования и методы испытаний .
- Техническая документация фирмы —изготовителя .
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения и преобразования сигналов, поступающих от термометров сопротивления (ТС), термоэлектрических преобразователей (ТП), потенциометрических и милливольтовых устройств постоянного тока, в унифицированные аналоговые сигналы постоянного тока (4-20/20-4 мА), а также в цифровые сигнала дляпередачи по протоколу HART или по шинам FOUNDATION Fieldbus и PROFIBUS РА. Применяются в системах сбора и обработки информации, управления распределенными объектами регулирования и управления технологическими процессами в различных отраслях промышленности.
Модификации: ТМТ 84, ТМТ 85, ТМТ 112, ТМТ 121, ТМТ 122, ТМТ 125, ТМТ 127, ТМТ 128, ТМТ 142, ТМТ 162, ТМТ 165, ТМТ 180, ТМТ 181, ТМТ 182, ТМТ 184, ТМТ 187, ТМТ 188.
Взамен № 25495-03, 26240-03, 26241-03, 26389-04
Поверка преобразователей измерительных iTEMP TMT
Преобразователи серии iTEMP TMT изготавливаются следующих моделей: ТМТ 84, ТМТ 85, ТМТ 112, ТМТ 121, ТМТ 122, ТМТ 125, ТМТ 127, ТМТ 128, ТМТ 142, ТМТ 162, ТМТ 165, ТМТ 180, ТМТ 181, ТМТ 182, ТМТ 184, ТМТ 187, ТМТ 188. Модели преобразователей отличаются друг от друга по конструктивному исполнению и по техническим характеристикам.

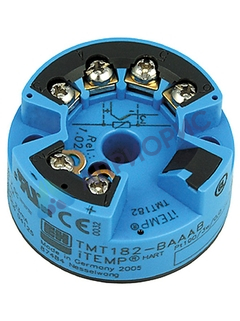

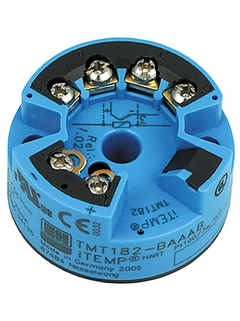

ИП моделей ТМТ 84, ТМТ 85, ТМТ 180, ТМТ 181, ТМТ 182, ТМТ 184, ТМТ 187, ТМТ 188 конструктивно выполнены в цилиндрическом пластиковом корпусе из поликарбоната для монтажа в соединительную головку типа В (по DIN 43729) с расположенными на нем клеммами для подключения первичного термопреобразователя или Ом/мВ-устройства, и клеммами для вывода выходного сигнала и питания.
ИП моделей ТМТ 112, ТМТ 121, ТМТ 122, ТМТ 125, ТМТ 127, ТМТ 128 выполнены в прямоугольном пластиковом корпусе (РС/ABS) с расположенными на нем клеммами с прижимными пластинами и фиксирующими винтами для подключения входного сигнала, напряжения питания и для вывода выходного сигнала, и предназначенном для монтажа на DIN-рейку (по МЭК 60715). Преобразователи модели 125 имеют восемь независимо конфигурируемых входов.
Преобразователи моделей ТМТ 142, ТМТ 162, ТМТ 165 конструктивно выполнены в цилиндрическом алюминиевом или стальном ударопрочном корпусе. Корпус закрывается резьбовыми крышками и имеет резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобразователь, а также внутренний и внешний зажимы заземления.
Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы. Все цепи преобразователей (вход, выход, питание) гальванически развязаны.
Принцип действия преобразователей основан на преобразовании сигнала первичного термопреобразователя или Ом/мВ-устройства в унифицированный выходной сигнал постоянного тока 4-20/20-4 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте ПАКТ (для ИП моделей ТМТ 112, ТМТ 122, ТМТ 142, ТМТ 162, ТМТ 182), либо в сигнал с цифровым протоколом ГОЫЮАТ1О14 Fieldbus (ТМТ 85, ТМТ 125) или PROFIBUS РА (ТМТ 84, ТМТ 184).
Сигнал с подключенного термопреобразователя или устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus / PROFIBUS РА, либо на цифроаналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у ИП частотного модулятора, может накладываться сигнал НАRТ-протокола.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка преобразователей осуществляется в соответствии с Инструкцией «Преобразователи измерительные серии i ТЕМР ТМТ. Методика поверки», разработанной и
утвержденной ГЦИ СИ ФГУП «ВНИИМС », декабрь 2008 г.
Основные средства поверки :
- компаратор напряжений Р3003, кл .0,0005;
- мера электрического сопротивления многозначная Р3026-1, кл .0,002;
- однозначная мера электрического сопротивления эталонная Р 3030, 10 Ом , кл .0,002;
- ПК с модемом, НААТ—коммуникатор или иной программно— аппаратный комплекс с поддержкой протоколов НАКТ, FOUNDATION FleldbUS, PROFIBUS РА, ПОЗВОЛЯЮЩИЙ визуализировать измеренные преобразователем величины и перенастроить измерительный преобразователь на иной диапазон и тип входного сигнала.
Межповерочный интервал — 2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры .
- ГОСТ 12997-84 Изделия ГСП . Общие технические условия .
- Международный стандарт МЭК 60584-1. Термопары . Часть 1. Градуировочные таблицы .
- ГОСТ Р 8.585-2001. ГСИ . Термопары . Номинальные статические характеристики преобразования .
- Международный стандарт МЭК 60751. Промышленные чувствительные элементы термометров сопротивления из платины .
- ГОСТ Р 8.625-2006. ГСИ. Термометры сопротивления из платины , меди и никеля . Общие технические требования и методы испытаний .
- Техническая документация фирмы —изготовителя .
