Поверка преобразователей измерителей тока и напряжения с гальванической развязкой (барьеры искрозащиты) K
Поверка осуществляется по документу МП 22148-08 «Преобразователи с гальванической развязкой серии К фирмы Pepperl+Fuchs GmbH, Германия. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» 24 декабря 2008 г.
Перечень основного поверочного оборудования: калибратор универсальный Н4-7 ( ± (0,002 % U+ 0,00015 % ип) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,004 % I+ 0,0004 % !п) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА); калибратор-вольтметр универсальный В1-28 (± (0,003 % U+ 0,0003 % ип) в режиме измерений напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,01 % I+ 0,0015 % Li) в режиме измерений силы постоянного тока в диапазоне от 0 до 20 мА); магазин сопротивлений МСР-60М, 0-10 кОм, кл.т.0,02.
Сведения о методах измерений
- Метод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение для измерительных преобразований и передачи сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления, расположенных в опасной зоне, в безопасную зону для восприятия вторичной частью измерительной системы, а также для питания пассивных датчиков сопротивления, расположенных в опасной зоне.
15.09.2014 утвержден вместо 22153-08
Поверка преобразователей измерителей тока и напряжения с гальванической развязкой (барьеры искрозащиты) K

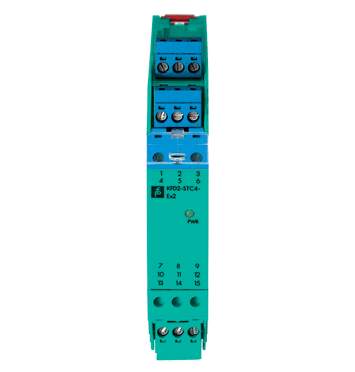

Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (далее — преобразователи) представляют собой аналоговые промежуточные измерительные преобразователи сигналов постоянного тока, напряжения, а также пассивных датчиков сопротивления, включенных по 2-х или 3-х проводной схеме. Вход и выход преобразователей гальванически изолирован. Требования к гальванической развязке соответствуют требованиям европейского стандарта EN 50020. Некоторые модификации рассчитаны на передачу SMART или HART сигналов, налагаемых на аналоговые сигналы.
Преобразователи используются при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве и т.п.
Преобразователи могут монтироваться на стандартную 35-мм DIN-рейку или на любую плоскую поверхность при помощи шурупов. Все преобразователи серии K имеют съемные клеммные блоки, которые кодируются для предотвращения неправильного подсоединения. Кроме того, дополнительно разработана шина питания Power Rail, которая вставляется в желоб стандартной DIN-рейки и имеет два проводника, с помощью которых осуществляется подача питания на барьеры.
Преобразователи представлены следующими моделями: KF**-C**, KF**-S***, KF**-V*, KF**-R*, KF**-P**, KF**-WAC2, KF**-HLC, КС^-S***, KF**-CRG2, KF**-UCS, которые отличаются видом аналогового сигнала на входе/на выходе, количеством измерительных каналов, наличием/отсутствием степени взрывозащиты.
Метрологически значимое встроенное ПО, к которому относятся программные модули, жестко записано в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания.
В преобразователях отсутствует возможность внесения изменений в метрологически значимую часть программы (преднамеренных или непреднамеренных) посредством внешнего интерфейса связи (уровень защиты «А» — по МИ 3286-2010).
Метрологические характеристики преобразователей нормированы с учётом встроенного ПО.
| Таблица | — Идентификационные данные метрологически значимого ПО | |||
| Наименование
программного обеспечения |
Идентификационно е наименование программного обеспечения | Номер версии (идентификационный номер)
программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| DTM Interface Technology2 | DTM-I | не ниже 1.4 | ||
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 22148-08 «Преобразователи с гальванической развязкой серии К фирмы Pepperl+Fuchs GmbH, Германия. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» 24 декабря 2008 г.
Перечень основного поверочного оборудования: калибратор универсальный Н4-7 ( ± (0,002 % U+ 0,00015 % ип) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,004 % I+ 0,0004 % !п) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА); калибратор-вольтметр универсальный В1-28 (± (0,003 % U+ 0,0003 % ип) в режиме измерений напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,01 % I+ 0,0015 % Li) в режиме измерений силы постоянного тока в диапазоне от 0 до 20 мА); магазин сопротивлений МСР-60М, 0-10 кОм, кл.т.0,02.
Сведения о методах измерений
- Метод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
- Техническая документация фирмы-изготовителя.
