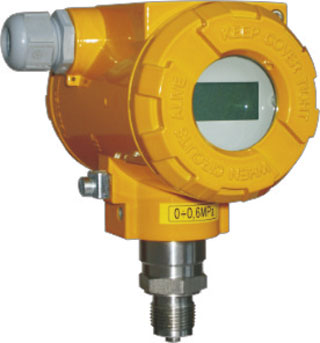

Поверка преобразователей давления измерительных АРС 2000, АРС 2000AL, APR 2000, APR 2000G, APR 2200, APR 2200AL
Поверка преобразователей давления измерительных АРС и АРК производится по МИ 1997-89 ГСИ «Преобразователи давления измерительные. Методика поверки».
Межповерочный интервал — 2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими выходными сигналами. ГСП. Общие технические условия».
- Техническая документация фирмы «АРГЛЗЕМ$ 5Зр. 20. 0.», Польша.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений абсолютного, избыточного давления (в том числе разрежения и давления-разрежения газов), а так же разности давлений газов, пара и жидкости, предназначены, в основном, для измерений разности давлений газов, пара и жидкости, для измерений малых значений абсолютного, избыточного давления, а так же разности давлений газов, пара и жидкости, для измерений уровня жидкости в резервуарах, для измерений плотности жидких сред (по разности значений давления).
Взамен № 21025-01
Поверка преобразователей давления измерительных АРС 2000, АРС 2000AL, APR 2000, APR 2000G, APR 2200, APR 2200AL
Основным элементом преобразователей давления измерительных АРС и АРК является пьезорезистивный кремниевый тензомодуль, отделенный от измеряемой среды разделительными мембранами и заполненный специальной жидкостью, выбираемый по заказу.
Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя отударных воздействий измеряемым давлением и от перегрузки по давлению. В герметичном корпусе находится электронная схема, обеспечивающая преобразование низкоуровненвого сигнала с первичного преобразователя в унифицированный выходной сигнал 0…5; 4…20 (20…4) мА и в цифровой кодовый сигнал (НАВТ-протокол).
Диапазоны измерений
- АРС-2000 (абсолютное давление): 0 – 7000 кПа
- АРС-2000 (избыточное давление, в том числе давление разрежения и давления-разряжения): 100 – 30000 кПа
- APR-2000 (разность давления): 0 – 1600 кПа
- APR-2200 (разность давления): 130 – 1600 кПа
- APR-2000 G (разность давления): 2,5 — 2,5 кПа
Допустимая перегрузка (зависит от диапазона) АРС-2000: 50 кПа — 45 МПа
Допустимое статическое давление (зависит от диапазона)
- APR-2000 Присоединительное устройство тип Р/С: 16 МПа/4 МПа
- APR-2200: 4 МПа
- APR-2000 G: 35 кПа — 100 кПа
Предел основной допускаемой приведёной погрешности (зависит от пределов измерений и от настройки)
- АРС-2000 < (±0.1; ± 0.16 ; ±0.3 ; ±0.5) %
- APR-2000 < (±0.16 ; ±0.2; ±0.4; ±0.5) %
- APR-2200 < ±0.2%
- APR-2000 G < (±0.16; ±0.2; ±0.6; ±1.0; ±1.5) %
В случае использования разделительных камер (разделителей), погрешность может увеличиваться на величину, указанную в технической документации на разделитель.
Дополнительная погрешность от влияния температуры окружающего воздуха (на 10 °С) (зависит от пределов измерений и настройки.)
- АРС-2000 < (±0.08; ± 0.1 ; ±0.25 ; ±0.45) %
- APR-2000; APR-2200 < (±0.1 ; ±0.15; ±0.4; ±0.5) %
- APR-2000 G < (±0.1; ±0,4) %
Дополнительная погрешность «нуля», вызванная влиянием статического давления (осн. диапаз./1 МПа) (зависит от основного диапазона)
- APR-2000: ± 0.1; ± 0,5 %
- APR-2200: ±0,25 %
Дополнительная приведённая погрешность, вызванная изменением напряжения питания (осн. диап.)/В: 0,002 %
Диапазон температурной компенсации: от – 25 до +80 °С
Диапазон рабочих температур окружающего воздуха
- АРС-2000: от -40 до+80 °С
- APR-2000: от -40 до+80 °С
- APR-2200: от -40 до+80 °С
- APR-2000 G: от -40 до+80 °С
Диапазон рабочих температур измеряемой среды
- АРС-2000: от -25 до+95 °С
- APR-2000: от -25 до+95 °С
- APR-2200: от -25 до+95 °С
- APR-2000 G: в зависимости от разделителя.
Диапазон температур средства измерения: от -40 до+95 °С
Внимание: Свыше + 95 °С измерение производить с использованием мембранных разделителей либо импульсной трубки.
Замечание: не допускать замерзание среды измерения в импульсной трубки или в непосредственной близости штуцера преобразователя.
Выходной сигнал: аналоговый 4 — 20 мА (двухпроводная линия связи) цифровой HART – протокол
Напряжение питания
- APC – 2000: 10 – 36 В постоянный ток, 10 – 28 В постоянный ток исп. Ех
- APR – 2000; APR – 2200; APR – 2000 G: 12 — 36 В постоянный ток, 12 – 28 В постоянный ток исп. Ех
Активное сопротивление необходимое для обмена данными (Hart): 250 – 1100 Ом
По степени защищённости корпуса преобразователи имеют исполнение по ГОСТ 14254- 80: IP65
По способу защиты от поражения электрическим током соответствует классу 2 ГОСТ 26104 – 89
Габаритные размеры, не более 180х120х120 мм (без учёта размеров вентильного блока и разделительных камер )
Материал присоединительного устройства и мембран 00H17N14M2 (316Lss), материал корпуса 0H18N9 (304ss), адаптеров — латунь, вентильного блока – углеродистая оцинкованная сталь А11
Специальные исполнения (кроме APR – 2000 G) Ех – искробезопасное исполнение 0ExiaI/IICT4
Поверка преобразователей давления измерительных АРС и АРК производится по МИ 1997-89 ГСИ «Преобразователи давления измерительные. Методика поверки».
Межповерочный интервал — 2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими выходными сигналами. ГСП. Общие технические условия».
- Техническая документация фирмы «АРГЛЗЕМ$ 5Зр. 20. 0.», Польша.
