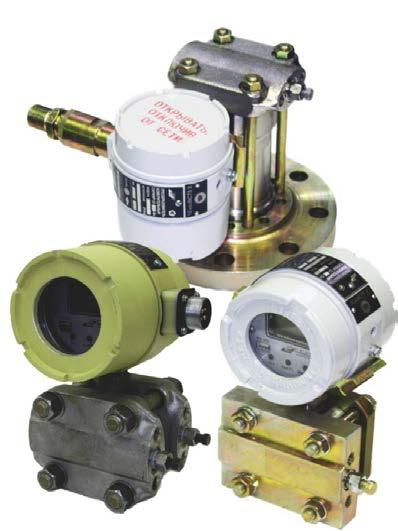

Поверка преобразователей давления измерительные Сапфир-22МПС

Назначение: для измерений и непрерывного преобразования значения измеряемого параметра — избыточного давления, разрежения, давления-разрежения, гидростатического давления, абсолютного давления и разности давлений нейтральных и агрессивных сред в унифицированный токовый выходной сигнал. Преобразователи разности давлений могут использоваться для преобразования величин уровня жидкости, расхода жидкости или газов, а преобразователи гидростатического давления — для преобразования величины уровня жидкости в унифицированный токовый выходной сигнал.

Поверка преобразователей давления измерительные Сапфир-22МПС

Принцип действия преобразователей основан на тензоэффекте — преобразовании механических деформаций в изменение электрического сопротивления.

Преобразователи Сапфир-22 МПС состоят из измерительного блока и электронного преобразователя. Преобразователи различных параметров имеют унифицированный электронный блок для всех моделей измерительных блоков комплекса и отличаются лишь конструкцией измерительного блока.

Измеряемый параметр воспринимается измерительным блоком и преобразуется в деформацию чувствительного элемента, а затем в изменение электрического сопротивления тензорезисторов тензопреобразователя, размещенного в измерительном блоке, которое с помощью электронного устройства преобразуется в унифицированный токовый выходной сигнал: от 0 до 5 мА или от 4 до 20 мА. Сигнал от 0 до 5 мА передается по четырехпроводной линии связи (два провода для подвода питания и два провода для подключения сопротивления нагрузки). Сигнал от 4 до 20 мА может передаваться как по четырехпроводной линии связи (аналогично сигналу от 0 до 5 мА), так и по двухпроводной линии связи при включении сопротивления нагрузки последовательно в один из проводов питания.

В преобразователях избыточного давления, разрежения и давления-разрежения одна полость измерительного блока сообщена с атмосферой.

В преобразователе разности давлений тензопреобразователь размещен в замкнутой полости, заполненной кремнийорганической жидкостью, и отделен от измеряемой среды металлическими гофрированными мембранами.

Преобразователи гидростатического давления имеют фланец с «открытой» мембраной и устанавливаются непосредственно на технологической емкости.

Электронный блок преобразователей Сапфир-22МПС осуществляет аналого-цифровую обработку сигнала с тензопреобразователя.

Электронный блок смонтирован на одной плате, размещенной в корпусе преобразователя.

Микропроцессор МП электронного блока Сапфир-22МПС осуществляет управление работой всех узлов электронного блока с учетом индивидуальных характеристик измерительного блока, и производит коррекцию температурных погрешностей прибора.

Преобразователи Сапфир-22 МПС имеют следующие модели в зависимости от измеряемого параметра:

• избыточное давление (модели: 2110, 2120, 2130, 2140, 2150, 2151, 2160, 2161, 2170, 2171);
• разрежение (модели:2210, 2220, 2230, 2240);
• давление-разрежение (модели: 2310, 2320, 2330, 2340, 2350, 2351);
• гидростатическое давление (модели: 2520, 2521, 2530, 2531, 2540, 2541);
• абсолютное давление (модели: 2030, 2040, 2050, 2051);
• разность давлений (модели: 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460).

Каждый преобразователь Сапфир-22МПС может быть настроен на любой верхний предел измерений, указанный таблицах 2-4 для данной модели (в единицах измерения кПа или МПа). По требованию заказчика преобразователи могут выпускаться перенастраиваемыми на меньшее количество пределов измерений, а также быть изготовленными с пределами измерений в единицах давления кгс/м , кгс/см , бар и мбар.

Преобразователи допускают переключение выходного сигнала из возрастающей характеристики в убывающую и обратно.

Модели преобразователей Сапфир-22МПС имеют следующие исполнения:

• взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особовзрывобезопасный» (0) в соответствии с ГОСТ 30852.0-2002 и ГОСТ 30852.10-2002, маркировка взрывозащиты 0ExiaIICT5 X по ГОСТ 30852.0-2002 (знак «X» указывает на возможность применения преобразователя в комплекте с блоками БПС-96ПР, СКБ-24Ex или блоками других типов, имеющих вид взрывозащиты «искробезопасная электрическая цепь «ia» для взрывоопасных смесей группы ПС);
• взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» (d) и «специальное» (s) в соответствии с ГОСТ 30852.0-2002, ГОСТ 30852.1-2002 маркировка взрывозащиты 1ExsdIIBT5 X по ГОСТ 30852.0-2002 (знак X указывает на возможность применения преобразователя при температуре окружающего воздуха по ТУ);
• обыкновенное (невзрывозащищенное).

Взрывозащищенные преобразователи предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Программное обеспечение

Преобразователи давления измерительные Сапфир-22 МПС имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице.

Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
