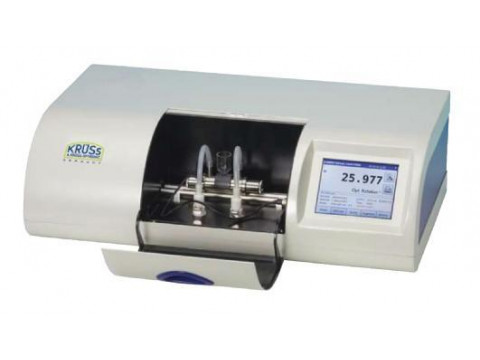

Поверка поляриметра автоматического Р3000

Назначение: для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества (водные растворы сахарозы, фруктозы, глюкозы, лекарственные препараты, косметические и моющие средства) с одновременным измерением температуры образца.

Поверка поляриметра автоматического Р3000

Поляриметры работают по принципу «оптического нуля» и состоят из оптикомеханической системы и электронного блока с микропроцессором и системой регистрации.

Свет от источника монохроматического излучения с помощью фокусирующей линзы формируется в узкий световой пучок, проходит через неподвижный поляризатор и кювету с оптически активным веществом, в результате чего происходит поворот плоскости поляризации монохроматического излучения на определенный угол.

После прохождения кюветы линейно поляризованный световой пучок проходит через установленный на электродвигателе вращающийся анализатор и с помощью второй линзы фокусируется на полупроводниковый фотоэлектрический детектор, где преобразуется в электрический сигнал, который поступает в электронный блок поляриметра.

Наличие сигнала с фотоэлектрического детектора указывает на то, что оптическая ось анализатора расположена не строго перпендикулярно центральной плоскости поляризации света, выходящего из поляризатора и прошедшего через кювету с оптически активным веществом. При возникновении рассогласования электродвигатель вращает анализатор до тех пор, пока сигнал не уменьшится до нуля, после чего вращающийся анализатор останавливается, и в поляриметре устанавливается поляриметрический баланс («оптический нуль»), что также имеет место, когда в кювете нет оптически активного вещества.

Скомпенсированный анализатором угол поворота плоскости поляризации после его преобразования, в соответствии с записанным в памяти микропроцессора математическим алгоритмом, в виде цифрового сигнала передается на дисплей, где отображается либо в угловых градусах, либо в международных сахарных градусах без температурной компенсации, значения которых различны для разных оптически активных веществ.

Результаты анализа образцов могут быть представлены также в виде значений величины удельного вращения, концентрации и степени чистоты.

Поляриметры представляют собой автоматические цифровые измерительные приборы и могут работать как в стационарном режиме с использованием стеклянных кювет, заполненных оптически активным образцом, так и в автоматическом режиме при непрерывной подаче образцов с использованием проточных кювет с центральной воронкой.

Поляриметры снабжены цифровым термометром с датчиком температуры, встроенным в камеру для образца. Датчик температуры может также устанавливаться в измерительную кювету для отслеживания температуры в пространстве, максимально близком к образцу.

Камера для образцов (кюветное отделение) в поляриметрах вентилируется для минимизации превышения температуры в ней над окружающей средой. После окончания измерения вентилятор автоматически выключается.

Поляриметры позволяют выбрать и задавать пользователем навеску для сахарных шкал, отличных от стандартной международной сахарной шкалы. Перед началом 1-го измерения поляриметр в течение 15 минут может находиться в режиме стабилизации параметров. В качестве источника излучения используется светодиод в комбинации с интерференционным светофильтром, выделяющим длину волны 589 нм, что соответствует желтой линии D в спектре излучения натрия. Имеется разъем для подключения принтера для распечатки результатов измерений.

На цветной жидкокристаллический сенсорный дисплей выводятся результаты измерений по пользовательской шкале, температура образца, длина используемой кюветы, длина волны источника излучения, а также язык пользователя, дата и время. Элементы поляриметров, включающие оптико-механическую систему, электронный блок с микропроцессором и системой регистрации, размещены в едином корпусе. Корпус поляриметров выполнен из металла с порошковым покрытием и опломбирован для несанкционированного проникновения.

Требования к окружающим условиям EN 61010 (использовать только в помещении).
