Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

52068-12

Особенности

—

Поверка проводится по методике поверки, изложенной в руководствах по эксплуатации «Измерители динамического модуля упругости грунтов Zorn ZFG 3.00 GPS» и «Измерители динамического модуля упругости грунтов Zorn ZFG 3000 GPS», утвержденной ФБУ «Челябинский ЦСМ» в ноябре 2012г. Основное средство поверки — измеритель лазерный триангуляционный РФ603, диапазон перемещения 10 мм, погрешность измерения перемещения ± 0,25 %.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Измерители динамического модуля упругости грунтов Zorn ZFG (далее — измерители) предназначены для определения динамического модуля упругости (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям стандарта СТ СЭВ 5497-86. Поверка плотномера грунта ZFG 3.0 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

Описание

Измерители состоят из механического ударного устройства и электронного блока. Принцип работы измерителей заключается в измерении амплитуды полной осадки (перемещения) S грунта под круглым штампом (платформой, плитой), при воздействии на него ударной силы (нагрузки) F. Во время удара электронный блок измерителя автоматически записывает сигнал с датчика перемещения. Одновременно с этим, микропроцессор производит двойное интегрирование сигнала ускорения, и вычисляет амплитуду осадки грунта. По формуле, связывающей измеренную величину амплитуды полной осадки (перемещения) S грунта и ударную силу (нагрузку) F, в электронном блоке вычисляется динамический модуль упругости Еуа, характеризующий деформативность грунта.

Измерители выпускаются в двух модификациях: Zorn ZFG 3.0 GPS и Zorn ZFG 3000 GPS. Модификации измерителей отличаются конструкцией электронных блоков и их функциональностью. Обе модификации имеют возможность работы с нагрузочными механизмами 10 кг и 15 кг.

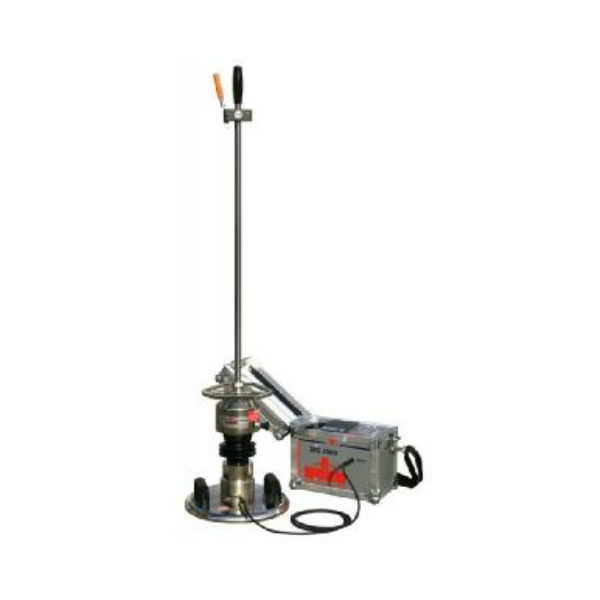

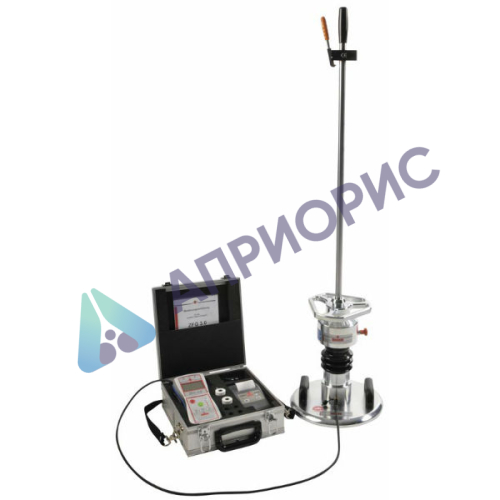

Внешний вид измерителей представлен на рисунке 1 и 2.

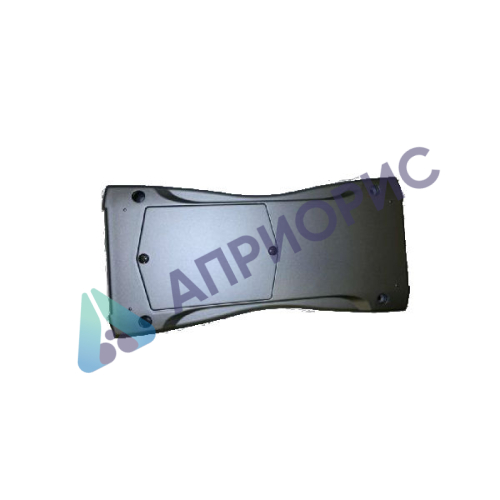

Место пломбирования от несанкционированного доступа расположено на задней стороне электронного блока на винте крепления корпуса. Это место одновременно является местом нанесения оттиска клейма при поверке (рисунок 3).

В модели плотномера ZFG-3.0 измерительный блок и термопринтер — два отдельных модуля. Пользователь имеет возможность приобрести прибор ZFG-3.0 либо в комплекте с термопринтером, либо без него. Если у вас нет необходимости распечатывать протоколы измерений непосредственно в поле, Вы можете приобрести базовый комплект плотномера и, таким образом, сэкономить. Если впоследствии потребность в термопринтере все-таки возникнет, Вы можете заказать его отдельно.

Электронный блок обработки измерений ZFG-3.0 представляет собой легкий компактный модуль, помещающийся в одной руке. На передней панели прибора расположен ЖК дисплей, на котором отображается вся необходимая информация, а также кнопки управления прибором. Корпус блока имеет резиновую окантовку, защищающую прибор от повреждений при возможном падении. В верхней части блока расположены разъемы для подключения к принтеру и к нагрузочной плите. Там же расположено гнездо для карты памяти. Также при формировании заявки на ZFG-3.0 пользователь может заказать установку внутреннего модуля спутниковой навигации GPS, который позволит привязывать место проведения замера к географическим координатам. Установка модуля GPS может быть произведена только на заводе-изготовителе, поэтому данная опция должна быть оговорена на этапе формирования заявки на прибор и не может быть заказана отдельно.

Поверка плотномера грунта ZFG 3.0 и программное обеспечение

Исполнительный код программного обеспечения измерителя храниться в постоянном запоминающем устройстве и в энергонезависимой памяти данных, которые находятся на одном кристалле микроконтроллера. Защита этих областей осуществляется на стадии программирования кристалла установкой ячеек защиты. После программирования этих ячеек, доступ к метрологически значимой части программного обеспечения прекращается.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С.

Нагрузочное устройство
Вес падающего груза	10 кг	15 кг
Общий вес	15 кг	20 кг
Максимальная ширина	200 мм
Высота	1135 мм	1150 мм
Максимальная сила воздействия	7,07 кН	10,6 кН
Время воздействия	17 мсек ± 1,5 мсек
Максимальное давление на грунт	0,1 МН/м²	0,15 МН/м²

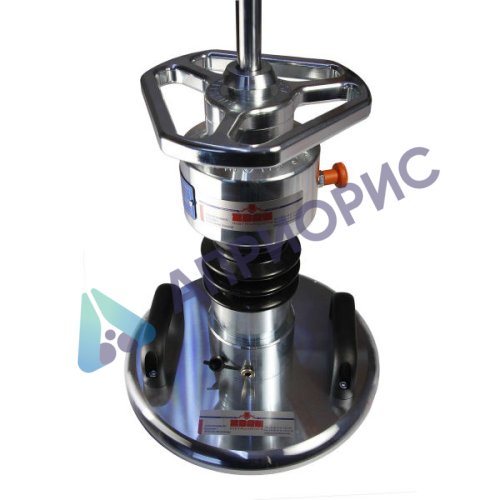

Нагрузочная плита
Диаметр	300 мм
Высота	130 мм
Вес	15 кг
Измерительный блок
Габариты	100x210x40 мм
Вес	440 г
Диапазон измерения усадки	от 0,3 до 5 мм
Точность измерения усадки	± 0,02 мм
Диапазон измерения Evd	5… 70 МПа/м²	70… 105 МПа/м²
Диапазон измерения датчика	± 100 г
Диапазон частот измерения	от 0 до 500 Гц
Диапазон температур измерения	от 0 до40 °C
Электропитание
Аккумулятор / батарея	4,8… 6 В (4x 1.2… 1.5В типа Миньон (Mignon) / АА)
Автоматическая система отключения
Переход в режим сна	через 4 мин.
При пустой батарее	U <3,9 В

Плотномер грунта ZFG 3.0 поставляется в комплекте с нагрузочной плитой весом 10 кг — максимальное значение модуля деформации Evd не более 70 МН/м², что соответствует оседанию в 0,3 мм. Для расширения диапазона измерения модуля упругости грунта (измерения производятся для высоко уплотнённых несущих слоёв) до 105 мН/м2, рекомендуется использовать нагрузочную плиту весом 15 кг.

Электронный динамический плотномер грунта ZFG 3.0 внесен в Госреестр СИ РФ и соответствует требованиям СТ СЭВ 5497-86.

Свидетельство об утверждении типа СИ ZFG 3.0

133,9 Кб

Описание типа СИ ZFG 3.0

225,4 Кб
