Поверка платформенных весов BT

Назначение: для статического взвешивания грузов в различных отраслях промышленности, сельского хозяйства, торговли и других областях хозяйственной деятельности.

Поверка платформенных весов BT

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительныхтензорезисторныхдатчиков, возникающей под действием силы тяжести взвешиваемого груза в аналоговый или дискретный цифровой электрический сигнал, изменяющийся пропорционально его массе. Далее электрический сигнал поступает на вход электронного весоизмерительного при бора, который обрабатывает измерительную информацию и выводит ее на встроенный весоизмерительный цветной дисплей, а также передачи этой информации через интерфейс V24/RS 232 или RS 422, или ТТУ внешнему электронному оборудованию. Питание весоизмерительных тензорезисторных датчиков осуществляется от весоизмерительного прибора.

Весы снабжены устройствами автоматической и полуавтоматической установки нуля, автоматического слежения за нулем, автоматического изменения цены поверочного деления и дискретности отсчета, вывода на табло информации о сбоях в работе весов. Весы построены на одной конструктивной основе и состоят из весоизмерительного прибора, к которому подсоединено с помощью электрического кабеля шестипроводной линией связи одно грузоприемное устройство. Грузоприемное устройство выполнено в виде грузоприемной платформы, опирающейся на один или два, или четыре аналоговых или дискретных весоизмерительных тензорезисторных датчика.

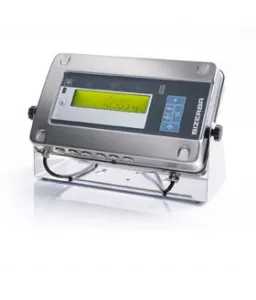

Весоизмерительный прибор выполнен в отдельном корпусе и состоит из стабилизированного источника питания, усилителя электрических сигналов весоизмерительных тензорезисторных датчиков, аналого-цифрового преобразователя, процессора, программируемого ПЗУ, дЛЯ хранения параметров конфигурации весоизмерительного прибора, настройки и другой служебной информации, записываемых в энергонезависимую электронную память весов.

Весы могут работать в следующих режимах:

• обычного взвешивания;
• выборки массы тары;
• взвешивания грузов нарастающим итогом;
• вычисление массы нетто при взвешивании товара в таре, значение которой было введено с клавитуры или иным методом ввода значения массы тары в электронную память
  весов;
• счетных весов.

Весоизмерительный прибор может работать с различными грузоприемными устройствами, отличающиеся наибольшим пределом взвешивания (НПВ), ценой поверочного деления, числом поверочных интервалов, количеством весоизмерительных датчиков и габаритными размерами грузоприемной платформы.

к весоизмерительному прибору могут быть подключены следующие грузоприемные устройства:

• типа «20», «150», «350», содержащими весоизмерительный датчик ВВ 15, с НПВ 3/6, 3/6/15,6,6/15,6115/30, 12, 15, 15/30, 15/30/60,30,30/60,30/601150,60,60/150,60/150/300,120, 150 и 150/300 кг, с ценой поверочного деления (е) 1, 1/2, 1/2/5,2,2/5,2/5/10,5,5/10,5/10/20, 10, 10/20, 10/20/50,20,20/50,20/50/100,50 и 50/100 г, массой грузоприемного устройства 7 и 15 кг, габаритными размерами 260х335 и 400х500 мм;
• типа «20 VE-S», «50 УЕ- D», «50 VE-S», «150 VE-S», «200 VE-S», «400 VE-S», со держащими весоизмерительный датчик (два датчика) РС6-20 кг или РС6-50 кг, или РС6-100 кг, или РС6-200 кг, или BL 100 кг, или BL 200 кг, или BL 400 кг, с НПВ 3, 6, 15,30,60,150 и 300 кг, с ценой поверочного деления (е) 1, 2, 5, 10, 20, 50 и 100 г, массой грузоприемного устройства 8,5, 27 и 28 кг, габаритными размерами 260х335, 400х500 и 600х800 мм;
• типа «150 VE-S-F», содержащими весоизмерительный датчик BL 100 или РС6-100 кг, с НПВ 30 и 60 кг, с ценой поверочного деления (е) 10, 20 г, массой грузоприемного устройства 70 кг, габаритными размерами 590х650х1215 мм;
• типа «200 VE-S-F», содержащими весоизмерительный датчик BL 200 или РС6-200 кг, с НПВ 60 и 150 кг, с ценой поверочного деления (е) 20, 50 г, массой грузоприемного устройства 70 кг, габаритными размерами 590х650х1215 мм;
• типа «200 УЕ-К», содержащими весоизмерительный датчик Ы. 200 F, с НПВ 150 кг, с ценой поверочного деления (е) 50 г, массой грузоприемного устройства 18 кг, габаритными размерами 290х440 мм;
• типа «600 УЕ-Р», «3000 УЕ-Р», содержащими весоизмерительный датчик HLC 3В, с НПВ 600, 1500 и 3000 кг, с ценой поверочного деления (е) 200, 500 и 1000 г, массой грузо приемного устройства 52 кг, габаритными размерами 840х1300 мм;
• типа «750 VE-ED», «750 VE-FK», содержащими весоизмерительный датчик Z6FC3 или Z6FC3M, с НПВ 150, 300, 300/600, 600 кг, с ценой поверочного деления (е) 50, 100, 100/200,200 г, массой грузоприемного устройства около 37, 98 и 115 кг, габаритными размерами 600х800, 800х800 и 800х1000 мм;
• типа «800 УЕ», содержащими весоизмерительный датчик Z6FC3, с НПВ 30, 60, 150, 300, 600 кг, с ценой поверочного деления (е) 10,20, 50, 100, 200 г, массой грузоприемного устройства 43,51 и 60 кг, габаритными размерами 600х800, 800х800 и 800х1000 мм;
• типа «2000 УЕ», «2000 VE-D», «2000 УЕ-М», «2000 VE-L», «2000 VE-ED», «2000 VЕ-]:»DIGП», содержащими весоизмерительный датчик BR 500 или HLC С3, или HLC С3М или HLC 3В, или WS 500, с НПВ 300, 300/600, 300/60011500, 600, 600/1500, 1200 и 1500 кг, с ценой поверочного деления (е) 100, 100/200, 100/200/500,200,200/500, 500 г, массой грузо приемного устройства 85, 101, 147, 170, 173 и около 200 кг, габаритными размерами 1000х1000, 1000х1250, 1250х1500, 1500х1500 и 1500х2000 мм;
• типа «4000 УЕ», «4000 УЕ-М», «4000 VE-L», «4000 VE-D», «4000 VE-ED», «4000 VЕ-]:»DIGП», содержащими весоизмерительный датчик BR 1000 или HLC С3, или HLC С3М, или HLC 3В, или WS 1500, с НПВ 600 600/1500, 1200, 1500, 1500/3000 и 3000 кг, с ценой по верочного деления (е) 200, 200/500, 200/500/1000, 500, 500/1000 и 1000 г, массой грузоприемного устройства 85, 101, 147, 173 и около 200 кг, габаритными размерами 1000х1000, 1000х1250, 1250х1500, 1500х1500 и 1500х2000 мм;
• типа «7500 УЕ», содержащими весоизмерительный датчик BR 2500, с НПВ 1500, 1500/3000, 3000, 3000/6000 и 6000 кг, с ценой поверочного деления (е) 500, 500/1000, 1000, 1000/2000 и 2000 г, массой грузоприемного устройства 264,313,432 кг, габаритными размерами 1250х1500 и 1500х1500, 2000х1500 мм;
• типа «20000 УЕ», содержащими весоизмерительный датчик BR 5000, с НПВ 3000, 3000/6000, 6000, 6000115000, 12000 и 15000 кг, с ценой поверочного деления (е) 1000, 1000/2000, 2000, 2000/5000 и 5000 г, массой грузоприемного устройства 484, 657, 810, 862, 985, 1046 кг, габаритными размерами 1500х1500, 2000х1500, 2500х1500 и 3000х1500 мм.

Модификации весов могут иметь обозначения «ВТ/х», где «х» принимает обозначения приведенных выше грузоприемных устройств.
