Поверка осциллографа цифрового запоминающиего RTO1012, RTO1014, RTO1022, RTO1024
Поверка осуществляется по документу «Инструкция. Осциллографы цифровые запоминающие RTO 1012, RTO 1014, RTO 1022, ВТО 1024 фирмы «КоЫе & Schwarz GmbH & Со. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» в октябре 2010 года.
Средства поверки:
- установка измерительная К2С-62А (Госреестр СИ м 31434-06), диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 °/о, диапазон девиации периода ± 10 °/о, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015U + 1,5 мкВ), где U — установленное напряжение, диапазон девиации амплитуды ± 10 °/о, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс;
- частотомер универсальный Ч3-86 (Госреестр СИ м 27901-04), диапазон частот от 0,1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты ± 2.10-8.
Сведения о методиках (методах) измерений
- Сведения о методиках (методах) измерений содержатся в документе «Осциллографы цифровые R&S RTO. Руководство по эксплуатации. 1304.8711.02-01».
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTO1012, RTO1014, RTO1022, 1ПО1024
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Поверка осциллографа цифрового запоминающиего RTO1012, RTO1014, RTO1022, RTO1024

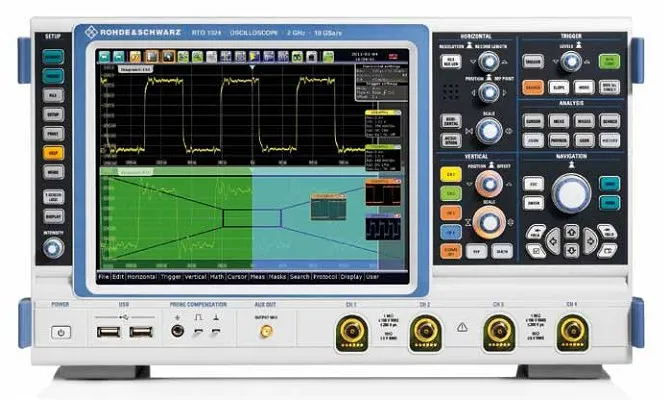

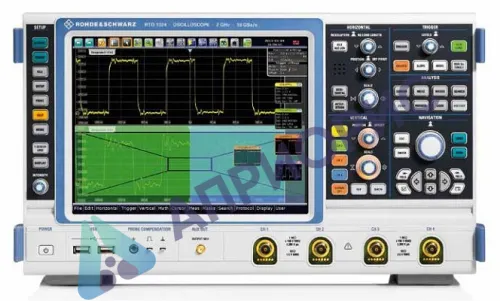

Конструктивно осциллограф выполнен в виде настольного моноблочного прибора. Имеет встроенную ПЭВМ на базе процессора Intel Core 2 Duo под управлением операционной системы Microsoft Windows ХР Embedded.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.
Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модели осциллографов RTO1012, RTO1014, RTO1022, RTO1024 отличаются количеством входных каналов и значением полосы пропускания (ПП):
- RTO1012 – осциллограф цифровой двухканальный, ПП от 0 до 1 ГГц;
- RTO1014 – осциллограф цифровой четырехканальный, ПП от 0 до 2 ГГц;
- RTO1022 – осциллограф цифровой двухканальный, ПП от 0 до 1 ГГц;
- RTO1024 – осциллограф цифровой четырехканальный, ПП от 0 до 2 ГГц.
Осциллографы имеют следующие опции:
- RTO-B4 – термостатированный кварцевый опорный генератор;
- RTO-B10 – интерфейс GPIB;
- RTO-B19 – дополнительный сменный жесткий диск;
- RTO-B101 – увеличение объема памяти до 50 Мбайт на канал;
- RTO-B102 – увеличение объема памяти до 100 Мбайт на канал;
- RTO-ZP10 – пассивный пробник 10:1, полоса пропускания 500 МГц;
- RTO-ZS20 – активный пробник, полоса пропускания 1500 МГц;
- RTO-ZS30 – активный пробник, полоса пропускания 3000 МГц;
- RTO-K1 – функции запуска и декодирования сигналов в соответствии с протоколами I2C и SPI;
- RTO-K2 – функции запуска и декодирования сигналов в соответствии с протоколами UART и RS-232;
- RTO-K3 – функции запуска и декодирования сигналов в соответствии с протоколами CAN и LIN;
- RTO-K4 – функции запуска и декодирования сигналов в соответствии с протоколом FlexRay.
Программное обеспечение
Метрологически значимая часть программного обеспечения осциллографов представляет программный продукт «R&S КТО Firmware».
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице
Наименование программного обеспечения | R&S RTO Firmware |
Идентификационное наименование программного обеспечения | R&S RTO Firmware |
Номер версии (идентификационный номер) программного обеспечения | 1.20 |
Цифровой идентификатор
программного обеспечения (контрольная сумма исполняемого кода) |
Не предоставляется |
Алгоритм вычисления цифрового идентификатора программного
обеспечения |
Не применимо |
Программное обеспечение «R&S RTO Firmware» предназначено только для работы с осциллографами цифровыми запоминающими RTO1012, RTO1014, RTO1022, iТО1024 и не может быть использовано отдельно от измерительно-вычислительной платформы этих осциллографов.
Влияние метрологически значимой части программного обеспечения на метрологические характеристики осциллографов не выходит за пределы согласованного допуска.
Метрологически значимая часть программного обеспечения осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Поверка осуществляется по документу «Инструкция. Осциллографы цифровые запоминающие RTO 1012, RTO 1014, RTO 1022, ВТО 1024 фирмы «КоЫе & Schwarz GmbH & Со. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» в октябре 2010 года.
Средства поверки:
- установка измерительная К2С-62А (Госреестр СИ м 31434-06), диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 °/о, диапазон девиации периода ± 10 °/о, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015U + 1,5 мкВ), где U — установленное напряжение, диапазон девиации амплитуды ± 10 °/о, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс;
- частотомер универсальный Ч3-86 (Госреестр СИ м 27901-04), диапазон частот от 0,1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты ± 2.10-8.
Сведения о методиках (методах) измерений
- Сведения о методиках (методах) измерений содержатся в документе «Осциллографы цифровые R&S RTO. Руководство по эксплуатации. 1304.8711.02-01».
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTO1012, RTO1014, RTO1022, 1ПО1024
- Техническая документация фирмы-изготовителя.
