Поверка осциллографа цифрового запоминающего АОС-5103, АОС-5106, АОС-5110, АОС-5115 и АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304
Поверка осуществляется по документу МП 06/010-11 «Осциллографы цифровые запоминающие АОС. Методика поверки», изложенному в приложении А к руководству по эксплуатации, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 20 декабря 2011 г.
Основные средства поверки:
Установка измерительная К2С-62А, диапазон ик от 20 мкВ до 200 В, погрешность ±(0,0015 № + 1,5 мкВ), девиация в диапазоне ±10 % от величины напряжения; диапазон периода следования Тк от 0,5 нс до 5 с, погрешность ±1 • 10-6 Тк, девиация в диапазоне ±10 % от величины периода следования; диапазон частот от 0,1 Гц до 2000 МГц, погрешность ±1 • 10-6 f; длительность фронта — менее 0,7 нс, длительность импульсов 0,1; 1; 10 мкс.
Сведения о методах измерений
- Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим АОС
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом индикаторе и измерения их амплитудных и временных характеристик.
Поверка осциллографа цифрового запоминающего АОС-5103, АОС-5106, АОС-5110, АОС-5115 и АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом матричном цветном дисплее.
Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего устройства или принтера. На задней панели находятся разъем для подключения сетевого шнура питания, разъемы интерфейсов связи USB, PASS/FAIL OUT для всех модификаций и дополнительно портов RS232C для модификаций АОС-5103, АОС-5106, АОС-5110, АОС-5115 и LAN для модификаций АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304. На верхней панели осциллографа имеется откидная ручка для переноски. На нижней панели имеются опорные ножки и откидные упоры, которые обеспечивает установку осциллографа горизонтально или под углом.
Осциллографы АОС имеют 14 модификаций (моделей): АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5103, АОС-5104, АОС-5106, АОС-5110, АОС-5115, АОС-5202, АОС-5204, АОС-5302, АОС-5304 под торговой маркой АКТАКОМ, различающихся полосой пропускания, максимальной частотой дискретизации, числом каналов вертикального отклонения, размером диагонали дисплея. Все модификации осциллографов имеют встроенный 6 разрядный частотомер на входе синхронизации.

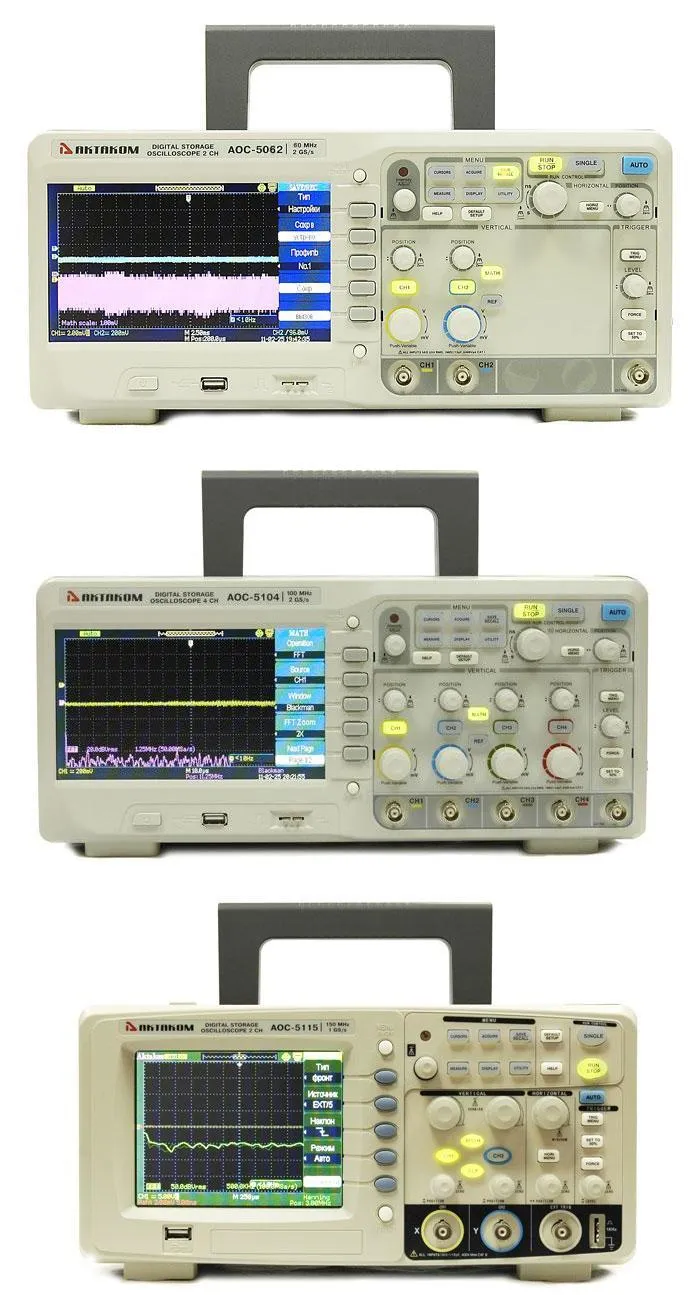

Фотографии общего вида осциллографов представлены на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.
модификации АОС-5062, АОС-5072, АОС-5102, АОС-5202, АОС-5302
модификации АОС-5103, АОС-5106, АОС-5110, АОС-5115 Рисунок 1. Фотографии общего вида осциллографов АОС
модификации АОС-5064, АОС-5074, АОС-5Ю4, АОС-5204, АОС-5304
Программное обеспечение
Программное обеспечение (ПО) осциллографов предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи. ПО обеспечивает выполнение следующих функций обработки цифровых данных: курсорных измерений, автоматических измерений, допускового контроля, математической обработки (+, -, •, /, быстрое преобразование Фурье).
Контроль целостности программы выполняется автоматически при каждом запуске, после проверки соответствия контрольной суммы на дисплей выводится идентификационное наименование и версия ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — С.
Идентификационные данные программного обеспечения
Наименование | Идентификационное наименование (наименование модификации) | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
Программное обеспечение осциллографов АОС | AOC-5062,
AOC-5064, AOC-5072, A0C-5074, A0C-5102, A0C-5104, AOC-5202, AOC-5204, A0C-5302, A0C-5304 |
1.01.01.ххКхх* | 3 6a4d42963ca7d4a5 89127f2fec 1196b | MD5 |
A0C-5103 | 2.07.02.ххИхх* | 4ba752eac8a565fcba45e58eec856415 | MD5 | |
A0C-5106,
A0C-5110, A0C-5115 |
3.01.01.ххКхх* | 772d6ace 19af858fd74ac127447afdcd | MD5 | |
* — номер версии ПО осциллографов АОС определяют первые пять цис | р, разделенных точками. Вместо х могут быть любые символы. |
Параметры | Значения |
Режим усреднения, выборки | 4, 16, 32, 64, 128, 256 |
Интерполяция | Sin (x)/x, линейная |
Частотомер по входу синхронизации | 6 разрядов с полосой от 10 Гц до максимальной полосы пропускания |
Интерфейс для моделей:
— АОС-5103, АОС-5106, АОС-5110, АОС-5115; — АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304 |
USB-device, USB-host, RS-232, Pass/Fail; USB-device, 2 USB-host, LAN, Pass/Fail |
Индикатор для моделей:
— АОС-5103, АОС-5106, АОС-5110, АОС-5115; — АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304 |
ЖК, TFT, 145 мм,(5,7″), разрешение 320х234; ЖК, TFT, 178 мм (7″), разрешение 480х234 |
Режим энергосохранения экрана | откл, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 ч, 2 ч, 5 ч |
Время установления рабочего режима | 30 минут |
Питание | от сети переменного тока (50-60) Гц, (100-240) В |
Потребляемая мощность, ВА, не более | 50 |
Нормальные условия эксплуатации:
— температура, °С — влажность, % |
от 15 до 25 от 30 до 80 при 25 °С |
Рабочие условия эксплуатации:
— температура, °С — влажность, % |
от 0 до 40 до 90 при 25 °С |
Условия хранения:
— температура, °С — влажность, % |
от минус 10 до 55 до 80 при 35 °С |
Габаритные размеры для моделей, мм (длина, ширина, высота):
— АОС-5103, АОС-5106, АОС-5110, АОС-5115; — АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304 |
310x142x162
358x142x164 |
Масса для моделей, кг:
— АОС-5103, АОС-5106, АОС-5110, АОС-5115; — АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304 |
,4 ,3 <n» |
Поверка осуществляется по документу МП 06/010-11 «Осциллографы цифровые запоминающие АОС. Методика поверки», изложенному в приложении А к руководству по эксплуатации, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 20 декабря 2011 г.
Основные средства поверки:
Установка измерительная К2С-62А, диапазон ик от 20 мкВ до 200 В, погрешность ±(0,0015 № + 1,5 мкВ), девиация в диапазоне ±10 % от величины напряжения; диапазон периода следования Тк от 0,5 нс до 5 с, погрешность ±1 • 10-6 Тк, девиация в диапазоне ±10 % от величины периода следования; диапазон частот от 0,1 Гц до 2000 МГц, погрешность ±1 • 10-6 f; длительность фронта — менее 0,7 нс, длительность импульсов 0,1; 1; 10 мкс.
Сведения о методах измерений
- Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим АОС
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы изготовителя.
