Поверка осциллографа цифрового DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A
Поверка осуществляется по документу 651-15-44 МП «Инструкция. Осциллографы цифровые DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A. Методика поверки», утвержденному первым заместителем генерального Директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- измеритель мощности с блоками измерительными и первичными измерительными преобразователями Agilent E4418B (рег.№ 38915-08): с преобразователем измерительным E4413A (рег.№ 57163-14): частота преобразования до 14 ГГц; диапазон измерений уровня мощности от минус 24 до 16 дБ/мВт;
- мультиметр Agilent 3458A (рег.№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D+0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D — показания мультиметра, Е — верхний предел диапазона измерений;
- частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6.
- стандарт частоты рубидиевый FS725 (рег. № 31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1 • 10-10.
Сведения о методах измерений
- приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Техническая документация компании «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Поверка осциллографа цифрового DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A
Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство (20 Мвыборок или 40 Мвыборок в 4-х канальном или 2-х канальном режиме), усилитель, схема синхронизации, генератор развёртки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный жидкокристаллический экран.
На передней панели осциллографов расположен жидкокристаллический экран, разъем входа сигналов внешнего запуска, разъёмы интерфейса USB 2.0, разъем выхода компенсатора пробника, разъёмы входов аналоговых сигналов, разъёмы входов цифровых каналов логического анализатора (модификации MSO), органы управления.
На задней панели расположены разъёмы выхода синхросигнала, входа внешней синхронизации, переключатель пользовательской калибровки, выхода видеосигнала, интерфейсов USB и LAN, сети питания, вентилятор обдува.
Осциллографы оснащены складывающейся ручкой для переноски.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или ручное измерение амплитудных и временных параметров электрических сигналов. Каждый вход осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Осциллографы модификаций MSO дополнительно к аналоговым каналам имеют 16 входов цифрового логического анализатора. Осциллографы оснащены системой быстрой справки.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

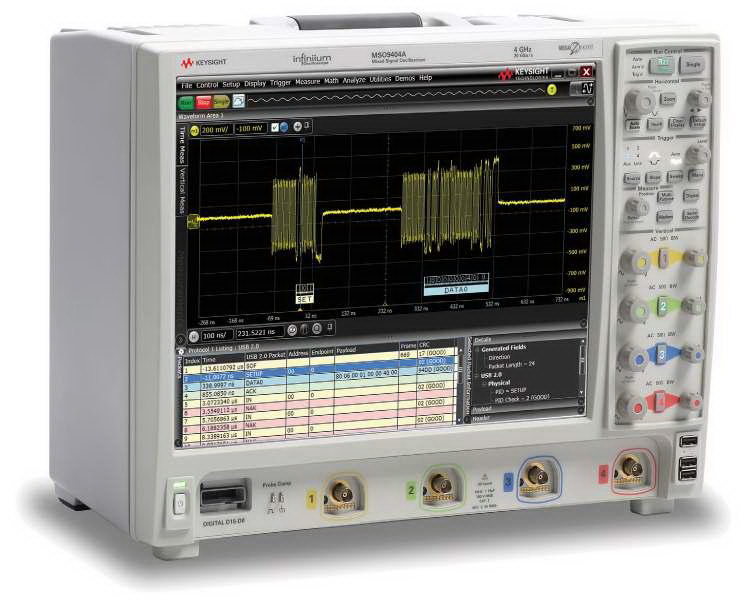

Внешний вид осциллографа с указанием места размещения знака утверждения типа приведён на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики осциллографов нормированы с учётом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) осциллографов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 — Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | System software for the Infiniium 9000 Series, S-Series, 90000 Series, V-Series, and Z-Series |
| Номер версии (идентификационный номер) ПО | не ниже 04.20.0017 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — |
| Алгоритм вычисления идентификатора ПО | — |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу 651-15-44 МП «Инструкция. Осциллографы цифровые DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A. Методика поверки», утвержденному первым заместителем генерального Директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- измеритель мощности с блоками измерительными и первичными измерительными преобразователями Agilent E4418B (рег.№ 38915-08): с преобразователем измерительным E4413A (рег.№ 57163-14): частота преобразования до 14 ГГц; диапазон измерений уровня мощности от минус 24 до 16 дБ/мВт;
- мультиметр Agilent 3458A (рег.№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D+0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D — показания мультиметра, Е — верхний предел диапазона измерений;
- частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6.
- стандарт частоты рубидиевый FS725 (рег. № 31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1 • 10-10.
Сведения о методах измерений
- приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Техническая документация компании «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.
