Поверка осциллографа цифрового АКИП-4115/Х, АКИП-4119/Х
Поверка осуществляется по документу МП 51561-12 «Осциллографы цифровые АКИП-4115/Х, АКИП-4119/Х. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ».
Перечень рекомендуемых основных средств поверки:
| Наименование и тип средства измерений | Метрологические характеристики |
| Калибратор осциллографов импульсный И1-9 | 30 мкВ — 100 В, SU= ± (2,5•Ю’3 U+3 мкВ); |
| Генератор сигналов высокочастотный Г4-176 | диапазон частот (0,1 — 1020) МГц, 5f= ± 0,000015 %; диапазон установки уровня 1 мкВ — 1 В |
| Ваттметр поглощаемой мощно -сти М3-54 | (0 — 17,85) ГГц, диапазон измерений (10-4 — 1) Вт; основная погрешность d ± 4 % (0-12) ГГц |
| Генератор испытательных импульсов И1-14 | Тф=1 нс |
| Генератор испытательных импульсов И1-15 | Тф=0,25 нс |
| Примечание: — Указанные в таблице средства поверки могут быть заменены аналогичными, обеспечивающими требуемую точность и пределы измерений | |
Сведения о методах измерений
Методика измерений приведена в разделе 9 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым АКИП-4115/Х, АКИП-4119/Х
- ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений амплитудных и временных параметров однократных и периодических сигналов в диапазоне частот 0…300 МГц и визуального наблюдения формы сигналов.
Модификации: АКИП-4115/1, АКИП-4115/2, АКИП-4115/3, АКИП-4115/4, АКИП-4115/5, АКИП-4115/6, АКИП-4115/1 А, АКИП-4115/2А, АКИП-4115/3 А, АКИП-4115/4А, АКИП-4115/5 А, АКИП-4115/6 А, АКИП-4115/7А, АКИП-4119/1, АКИП-4119/2, АКИП-4119/3, АКИП-4119/4, отличающиеся полосой пропускания, частотой дискретизации и размещением на передней панели органов управления.
Поверка осциллографа цифрового АКИП-4115/Х, АКИП-4119/Х

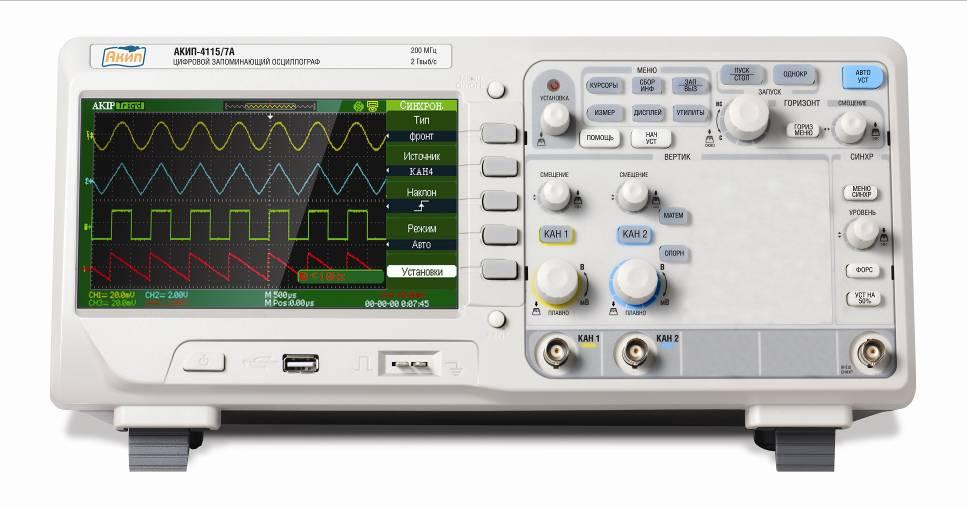

Осциллографы представляют собой измерительные приборы в настольном исполнении, принцип действия которых основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и передачей информации об исследуемом сигнале на встроенный экран и внешний компьютер. Управление процессом измерений осуществляется с помощью встроенного микропроцессора. Отображение выборки сигнала на мониторе компьютера, измерение его параметров, а также управление осциллографом осуществляется с помощью специального программного обеспечения.
Осциллографы обеспечивают цифровое запоминание сигнала, измерение в диапазоне амплитуд от 2 мВ до 5 В (до 400 В с делителем) и временных интервалов от 2,5 нс до 50 с, автоматическую установку размеров изображения, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на встроенный экран.
Осциллографы обеспечивают возможность подключения к персональному компьютеру через разъем USB 2.0.
| Наименование
характеристики |
Модификации осциллографов | |||
| АКИП-4119/1 | АКИП-4119/2 | АКИП-4119/3 | АКИП-4119/4 | |
| Число каналов | 4 | 4 | 4 | 4 |
| Характеристики системы вертикального отклонения | ||||
| Максимальная частота дискретизации | 1 ГГц на каждый канал (4 канала),
2 ГГц при объединении каналов (2 канала) |
|||
| Полоса пропускания | 70 МГц | 100 МГц | 200 МГц | 300 МГц |
| Время нарастания переходной характеристики | 5,0 нс | 3,8 нс | 1,8 нс | 1,2 нс |
| Разрешающая способность по вертикали | 8 бит | |||
| Диапазон коэффициентов отклонения Коткл | от 2 мВ/дел до 5 В/дел — регулируется шагами в последовательности 1; 2; 5 | |||
| Пределы допускаемой абсолютной погрешности измерений постоянного напряжения | ± (3 х10″2 х U + 0,1дел х Коткл + 1 мВ) для значений Ко> 5 мВ/дел | |||
| Входное сопротивление каналов вертикального отклонения и входа внешней синхронизации | 1 МОм ± 2 % | 1 МОм ± 2 %, 50 Ом ± 2 % | ||
| Входная ёмкость каналов вертикального отклонения и входа внешней синхронизации | не более 13 пФ | |||
| Объем памяти | 12 кБ на канал (4 канала), 24 кБ в режиме объединения каналов (2 канала) | |||
| Характеристики системы отклонения по горизонтали | ||||
| Диапазон установки коэффициентов развертки | 5 нс/дел -50 с/дел | 2,5 нс/дел -50 с/дел | 2,5 нс/дел -50 с/дел | 1 нс/дел -50 с/дел |
| Пределы допускаемой относительной погрешности коэффициента развёртки | ± 0,01 % | |||
| Синхронизация | ||||
| Режимы запуска развёртки | автоколебательный, ждущий, режим однократного запуска | |||
| Типы синхронизации | по фронту, по условиям длительности импульса, по условиям числа импульсов, по скорости нарастания фронта (среза) импульса, видео синхронизация (PAL/SECAM, NTSC; выбор полярности синхронизации, номера строки и поля ), поочередная синхронизация по фронту между двумя каналами | |||
| Минимальный уровень входного сигнала при котором обеспечивается внутренняя синхронизация | Не менее 6 делений шкалы экрана | |||
| Внешняя синхронизация | сигнал синхронизации от внешнего источника подаётся на вход ВНЕШ СИНХР | |||
| Минимальная амплитуда входного сигнала на входе ВНЕШ. СИНХР. при которой обеспечивается внешняя синхронизация | ± 1,2 В при положении внутреннего делителя «Внеш»; ± 6 В при положении внутреннего делителя «Внеш/5» | |||
| Режим Х-У | ||||
| Полоса пропускания канала горизонтального отклонения | Полоса пропускания равна полосе пропускания аналогового канала | |||
| Разность фаз между каналами | ± 3° на частоте 100 кГц | |||
Поверка осуществляется по документу МП 51561-12 «Осциллографы цифровые АКИП-4115/Х, АКИП-4119/Х. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ».
Перечень рекомендуемых основных средств поверки:
| Наименование и тип средства измерений | Метрологические характеристики |
| Калибратор осциллографов импульсный И1-9 | 30 мкВ — 100 В, SU= ± (2,5•Ю’3 U+3 мкВ); |
| Генератор сигналов высокочастотный Г4-176 | диапазон частот (0,1 — 1020) МГц, 5f= ± 0,000015 %; диапазон установки уровня 1 мкВ — 1 В |
| Ваттметр поглощаемой мощно -сти М3-54 | (0 — 17,85) ГГц, диапазон измерений (10-4 — 1) Вт; основная погрешность d ± 4 % (0-12) ГГц |
| Генератор испытательных импульсов И1-14 | Тф=1 нс |
| Генератор испытательных импульсов И1-15 | Тф=0,25 нс |
| Примечание: — Указанные в таблице средства поверки могут быть заменены аналогичными, обеспечивающими требуемую точность и пределы измерений | |
Сведения о методах измерений
Методика измерений приведена в разделе 9 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым АКИП-4115/Х, АКИП-4119/Х
- ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
