Поверка осциллографа HDO4000AR-MS
Поверка осуществляется по документу ПР-04-2017МП «Осциллографы цифровые запоминающие серий HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, модель WaveSurfer 510R. Методика поверки», утвержденному АО «ПриСТ» 22 мая 2017 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 30374-13, 2 разряд по ГОСТ 8.761-2011)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей. Поверка осциллографа HDO4000AR-MS
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Поверка осциллографа HDO4000AR-MS
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для связи с внешними устройствами имеются интерфейсы USB, Ethernet, DVI, Display Port, LBUS, GPIB (опция).
Осциллографы выпускаются в виде следующих модификаций:
- серия HD04000AR: HD04024AR, HD04034AR, HD04054AR, HD04104AR;
- серия HD04000AR-MS: HD04024AR-MS, HD04034AR-MS, HD04054AR-MS, HD04104AR-MS;
- серия HD06000AR: HD06034AR, HD06054AR, HD06104AR;
- серия HD06000AR-MS: HD06034AR-MS, HD06054AR-MS, HD06104AR-MS;
- серия HD08000AR: HD08038AR, HD08058AR, HD08108AR;
- серия MDA800AR: MDA803AR, MDA805AR, MDA810AR;
- модель: WaveSurfer 510R.
Осциллографы отличаются полосой пропускания, функциональностью. Модификации с буквами «MS» имеют в своем составе цифровой логический анализатор (16 каналов). Модификации серий HD08000AR, MDA800AR и модель WaveSurfer 510R имеют возможность опциональной установки логического анализатора.

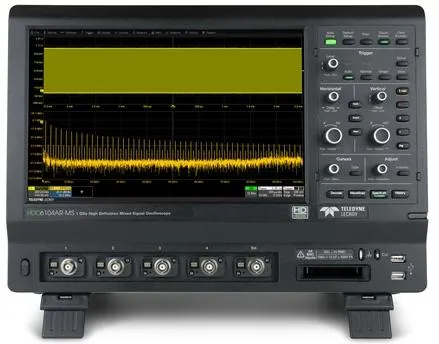

На передней панели приборов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, LBUS (для модели WaveSurfer 510R), клавиатура.
На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.

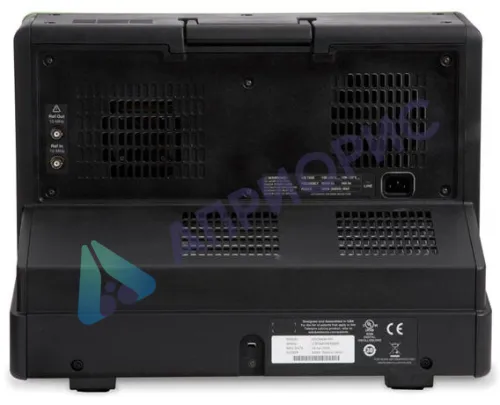

На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания, разъем интерфейса USB.
Внешний вид осциллографов приведен на рисунках 1 — 4.
Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Teledyne LeCroy MAUI™ |
| Номер версии (идентификационный номер ПО) | не ниже 8.4.0.4 |
| Цифровой идентификатор ПО | нет данных |
Технические характеристики
представлены в таблице 2.
Таблица 2 — Метрологические и технические характеристики
| Характеристика | Модификации | Значение |
| 1 | 2 | 3 |
| Число входных аналоговых каналов | Серии HDO4000AR, HDO4000AR-MS, HDO6000AR, HD06000AR-MS, модель WaveSurfer 510R | 4 |
| Серии HDO8000AR, MDA800AR | 8 | |
| Максимальная частота дискретизации в реальном времени, ГГц, на канал | Все модификации | 10 |
| Максимальная длина записи, МБ, на канал/при объединении каналов | Серии HDO4000AR, HDO4000AR-MS | 12,5/25 |
| Серии HDO4000AR, HDO4000AR-MS с опцией памяти «L» | 25/50 | |
| Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR | 50/- | |
| Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с опцией памяти «L» | 100/- | |
| Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с опцией памяти «XL» | 250/- | |
| WaveSurfer 510R | 16/32 |
| 1 | 2 | 3 |
| Канал вертикального отклонения | ||
| Номинальное входное сопротивление (переключаемое), Ом | Все модификации | 1106±2104,
50±1 |
| Максимальное входное напряжение,
В — переменное напряжение <10 кГц+постоянная составляющая при входном сопротивлении 1 МОм, — среднеквадратическое значение при входном сопротивлении 50 Ом |
Все модификации | 400
5 |
| Разрешение по вертикали, бит | Серии HD04000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR | 12 |
| WaveSurfer 510R | 8 | |
| Диапазон значений установки коэффициентов отклонения, мВ/дел,
— при входном сопротивлении 1 МОм, — при входном сопротивлении 50 Ом |
Все модификации | от 1 до 1-104 от 1 до 1-103 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ | Серии HD04000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR | ±(0,04-Ко+1), где Ко — значение коэффициента отклонения, мВ/дел |
| WaveSurfer 510R | ±(0,08-Ко+1), где Ко — значение коэффициента отклонения, мВ/дел | |
| Время нарастания переходной характеристики, пс, не более | HD04024AR, HD04024AR-MS | 1,75103 |
| HD04034AR, HD04034AR-MS, HD06034AR, HD06034AR-MS, HD08038AR, MDA803AR | 1103 | |
| HD04054AR, HD04054AR-MS, HD06054AR, HD06054AR-MS, HD08058AR, MDA805AR | 700 | |
| HD04104AR, HD04104AR-MS, HD06104AR, HD06104AR-MS, HD08108AR, MDA810AR | 450 | |
| WaveSurfer 510R | 415 | |
| Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом/1 МОм, МГц, не менее, при коэффициенте отклонения не менее 2 мВ/дел | HD04024AR, HD04024AR-MS | 200/200 |
| HD04034AR, HD04034AR-MS, HD06034AR, HD06034AR-MS, HD08038AR, MDA803AR | 350/350 | |
| HD04054AR, HD04054AR-MS, HD06054AR, HD06054AR-MS, HD08058AR, MDA805AR | 500/500 | |
| HD04104AR, HD04104AR-MS, HD06104AR, HD06104AR-MS, HD08108AR, MDA810AR, WaveSurfer 510R | 1000/500 | |
| 1 | 2 | 3 | |
| Диапазон установки постоянного смещения, В, при входном сопротивлении 50 Ом в диапазонах установки коэффициента отклонения | от 1 мВ/дел до 4,95мВ/дел | Все модификации | ±1,6 |
| от 5 мВ/дел до 9,9 мВ/дел | ±4 | ||
| от 10 мВ/дел до 19,8 В/дел | ±8 | ||
| от 20 мВ/дел до 1 В/дел | ±10 | ||
| Диапазон установки постоянного смещения, В, при входном сопротивлении 1 МОм в диапазонах установки коэффициента отклонения | от 1 мВ/дел до 4,95 мВ/дел | Серии HD04000AR,
HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR |
±1,6 |
| от 5 мВ/дел до 9,9 мВ/дел | ±4 | ||
| от 10 мВ/дел до 19,8 мВ/дел | ±8 | ||
| от 20 мВ/дел до 100 мВ/дел | ±16 | ||
| от 102 мВ/дел до 198 мВ/дел | ±80 | ||
| от 200 мВ/дел до 1 В/дел | ±160 | ||
| от 1,02 В/дел до 10 В/дел | ±400 | ||
| от 1 мВ/дел до 4,95 мВ/дел | WaveSurfer 510R | ±1,6 | |
| от 5 мВ/дел до 9,9 мВ/дел | ±4 | ||
| от 10 мВ/дел до 19,8 мВ/дел | ±8 | ||
| от 20 мВ/дел до 100 мВ/дел | ±16 | ||
| от 102 мВ/дел до 1,0 В/дел | ±80 | ||
| от 1,02 В/дел до 10 В/дел | ±160 | ||
| 1 | 2 | 3 |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки, с/дел | Серии HDO4000AR, HDO4000AR-MS | от 210-10 до 1,25 • 103 |
| Серии HDO4000AR, HDO4000AR-MS с установленной опцией памяти 25 МБ на канал | от 210-10 до 2,5103 | |
| Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR | от 210-11 до 5103 | |
| Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с установленной опцией памяти 100 МБ на канал | от 210-11 до 1104 | |
| Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с установленной опцией памяти 250 МБ на канал | от 210-11 до 2,5 104 | |
| WaveSurfer 510R | от 210-10 до 1103 | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5F | Серии HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR | ±2,5-10-6 |
| WaveSurfer 510R | ±1,510-6 | |
| Пределы допускаемой абсолютной
погрешности измерения временных интервалов Тизм, с |
Все модификации | ±(5FT изм+0,06/Б дискр),
где 5f — относительная погрешность частоты внутреннего опорного генератора; Тизм — измеренный временной интервал, с; Бдискр — частота дискретизации, Гц |
| Пределы допускаемой абсолютной
погрешности измерения напряжения постоянного тока постоянным смещением, мВ |
Серии HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR | ±(0,04Ко+0,01- |исм|+0,0002|Имакс|+1), где Исм — установленное значение напряжения постоянного смещения, мВ; Имакс — максимальное значение напряжения постоянного смещения для установленного коэффициента отклонения, мВ;
Ко — значение коэффициента отклонения, мВ/дел |
| WaveSurfer 510R | ±(0,08Ко+0,015|Исм|+1), где Исм — установленное значение напряжения постоянного смещения, мВ; Ко — значение коэффициента отклонения, мВ/дел | |
| 1 | 2 | 3 |
| Цифровой логический анализатор (для модификаций с логическим анализатором) | ||
| Число входных цифровых каналов | Серии HD04000AR-MS, HD06000AR-MS | 16 |
| Серии HD08000AR, MDA800AR с установленной опцией логического анализатора | ||
| WaveSurfer 510R с опцией
— MS-250 — MS-500 — MS-500-36 |
18
18 36 |
|
| Максимальная частота дискретизации, ГГц, на каждый канал/при объединении каналов
для 16-канального логического анализатора для опции MS-250 для опции MS-500 для опции MS-500-36 |
1,25/
1/ 2/ 1/2 |
|
| Пороговые уровни срабатывания | TTL; ECL; CM0S; PECL; LVDS или определяемый пользователем | |
| Пределы установки уровня срабатывания, определяемого пользователем, В | ±10 | |
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В | ±(0,03-|Uh|+0,1+D/2), где Un — установленный уровень срабатывания, В; D — установленный гистерезис, В | |
| Максимальное входное напряжение, В (пиковое значение) | ±30 | |
| Общие технические характеристики | ||
| Напряжение питания от сети переменного тока, В, частотой от 45 до 400 Гц | от 100 до 240 | |
| Г абаритные размеры, мм | Серии HD04000AR, HD06000AR, HD04000AR-MS, HD06000AR-MS | 292х400х131 |
| Серии HD08000AR, MDA800AR | 375х416х280 | |
| WaveSurfer 510R | 316x417x238 | |
| Масса, кг | Серии HD04000AR, HD06000AR, HD04000AR-MS, HD06000AR-MS | 5,86 |
| Серии HD08000AR, MDA800AR | 12,2 | |
| WaveSurfer 510R | 10,3 | |
| Нормальные условия применения:
— температура окружающего воздуха, °С — относительная влажность воздуха, %, не более |
от +18 до +28 80 | |
| Рабочие условия применения:
— температура окружающего воздуха,°С — относительная влажность воздуха при +30 °С, %, не более |
от +5 до +40 80 | |
Поверка осуществляется по документу ПР-04-2017МП «Осциллографы цифровые запоминающие серий HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, модель WaveSurfer 510R. Методика поверки», утвержденному АО «ПриСТ» 22 мая 2017 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 30374-13, 2 разряд по ГОСТ 8.761-2011)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
