Поверка осциллографа GW Instek GDS-71104B
Поверка осуществляется по документу ПР-02-2017МП «ГСИ. Осциллографы цифровые запоминающие серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA. Методика поверки», утвержденному АО «ПриСТ» 20 апреля 2017 г.
Основные средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по ГОСТ 8.761-2011), частотомер универсальный CNT-90XL (Госреестр № 41567-09), вольтметр универсальный цифровой В7-78/1 (Госреестр № 41567-09, 2 разряд по ГОСТ 8.648-2008).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

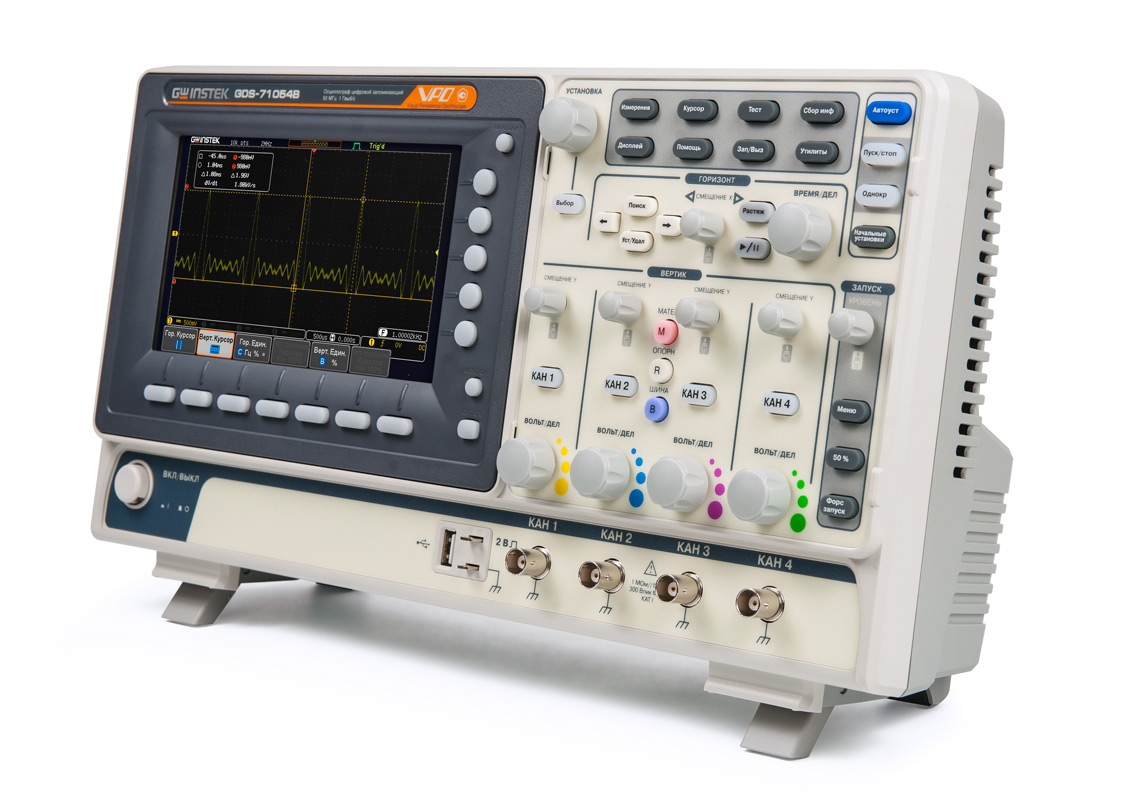

Поверка осциллографа GW Instek GDS-71104B
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Тип осциллографа | Цифровой |
---|---|
Число каналов | 4 |
Полоса пропускания | 100 МГц |
Сопротивление входа | 1 МОм |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 10 мБ |
АЦП (бит) | 8 |
Особенности | Технология VPO — визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 50.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП (1 кБ). Цифровые фильтры. Память — 24 осциллограммы, 20 профилей. |
Интерфейс | USB | LAN |
Дисплей | TFT, 17,8, 800х480, 8X10 |
Масса (кг) | 2,5 |
Поверка осуществляется по документу ПР-02-2017МП «ГСИ. Осциллографы цифровые запоминающие серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA. Методика поверки», утвержденному АО «ПриСТ» 20 апреля 2017 г.
Основные средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по ГОСТ 8.761-2011), частотомер универсальный CNT-90XL (Госреестр № 41567-09), вольтметр универсальный цифровой В7-78/1 (Госреестр № 41567-09, 2 разряд по ГОСТ 8.648-2008).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
