Поверка осциллографа Fluke 190-202
Поверка осуществляется по документу МП 48993-12 «Осциллографы-мультиметры двухканальные Fluke 190-202, 190-102 и 190-062. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 04 октября 2011 г.
Основные средства поверки:
- Калибратор универсальный Fluke 5520А с опцией SC-300 для калибровки осциллографов (напряжение постоянного тока от 0 до ± 1050 В, погрешность 12 ×10-6; напряжение переменного тока, частота 10 Гц –500 кГц, от 0 до1020 В, погрешность120×10-6; напряжение переменного тока, частота 50 кГц – 300 МГц, от 5 мВ до 5,5 В, погрешность ± (4,0 % +500 мкВ); Входной импеданс 40 Ом -1,5 Мом, погрешность ± 0,1 %; 5 пФ- 50 пФ, погрешность ± 5 %; временные маркеры 5 с -2 мкс, погрешность ± (25+1000 t)×10-6
, где t – время в с; 1 мкс –2 нс, погрешность ± 2,5 ×10-6
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

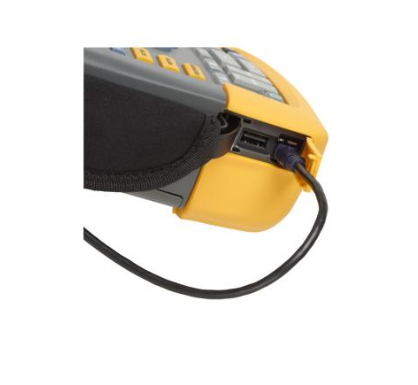

Осциллограф Fluke ScopeMeter® 190 серии II — первый двух- или четырехканальный переносной осциллограф, соответствующий требованиям категории электробезопасности CAT III 1000 В/CAT IV 600 В. Он отличается непревзойденной производительностью, прочностью и портативностью. Можно выбрать из моделей с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц, которые характеризуются высокой частотой выборки (до 5 GS/s) и разрешением 200 ps для измерения помех и искажений. Поверка осциллографа Fluke 190-202 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка осциллографа Fluke 190-202
Все модели обладают объемной памятью, обеспечивая регистрацию до 10 000 измерений на канал, что позволяет подробно рассмотреть мельчайшие участки формы сигнала. Все модели также имеют степень защиты IP-51 по устойчивости к пыли, брызгам, влаге и температурным колебаниям. Осциллографы Fluke ScopeMeter представляют собой портативные приборы с питанием от аккумуляторов, отвечающие запросам специалистов, выполняющих работы на объектах.
Полоса пропускания | Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц |
Кол-во каналов | Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала |
Частота выборки в реальном времени | Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104:1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с |
Входы | Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02:2 входа BNC плюс 1 вход цифрового мультиметра |
Независимые изолированные входы | До 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением |
Диапазон временной развертки | 1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц) |
Чувствительность входа | 2 мВ — 100 В/дел. плюс переменное затухание |
Типы запуска развертки | Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов |
Источники запуска развертки | Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC |
Регистрация импульсных помех | 8 нс |
Функции измерения осциллографа | Курсор: 7 Автоматический: 30 |
Максимальная длина записи | Режим ScopeRecord: 30 000 точек на вход Режим регистрации сигналов (Scope Mode): 10 000 точек на вход |
Послесвечение | Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу |
Сравнение осциллограмм | Опорная осциллограмма и автоматическая проверка на соответствие шаблону |
Спецификации цифровых мультиметров (двухканальные модели) | |
Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа) |
4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа |
Максимальное разрешение: | Максимальное значение на дисплее 5000 |
Измерения | Напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя) |
Запоминающие устройства | Экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. |
Дисплей | Полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления |
Характеристики условий эксплуатации | |
Рабочая температура | От 0 до 40 ºC включая батареи От 0 до 50 ºC без батарей |
Температура хранения | от -20°C до +60°C |
Высота над уровнем моря при эксплуатации | До 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В До 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. |
Спецификации безопасности | |
Электробезопасность | 1 000 В CAT III/600 В CAT IV (EN61010-1) |
Механические и общие характеристики | |
Габариты | 270 x 190 x 70 мм |
Вес | 2,2 кг |
Гарантия | Трехлетняя гарантия на основной прибор |
Литий-ионная батарея | Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч) |
Поверка осуществляется по документу МП 48993-12 «Осциллографы-мультиметры двухканальные Fluke 190-202, 190-102 и 190-062. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 04 октября 2011 г.
Основные средства поверки:
- Калибратор универсальный Fluke 5520А с опцией SC-300 для калибровки осциллографов (напряжение постоянного тока от 0 до ± 1050 В, погрешность 12 ×10-6; напряжение переменного тока, частота 10 Гц –500 кГц, от 0 до1020 В, погрешность120×10-6; напряжение переменного тока, частота 50 кГц – 300 МГц, от 5 мВ до 5,5 В, погрешность ± (4,0 % +500 мкВ); Входной импеданс 40 Ом -1,5 Мом, погрешность ± 0,1 %; 5 пФ- 50 пФ, погрешность ± 5 %; временные маркеры 5 с -2 мкс, погрешность ± (25+1000 t)×10-6
, где t – время в с; 1 мкс –2 нс, погрешность ± 2,5 ×10-6
