Поверка осциллографа АКИП-4131/1
Поверка осуществляется по документу ПР-13-2017МП «ГСИ. Осциллографы цифровые запоминающие серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131. Методика поверки», утвержденному АО «ПриСТ» 18 сентября 2017 г.
Основные средства поверки:
калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Осциллографы цифровые запоминающие серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131 (далее — осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов. Поверка осциллографа АКИП-4131/1 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

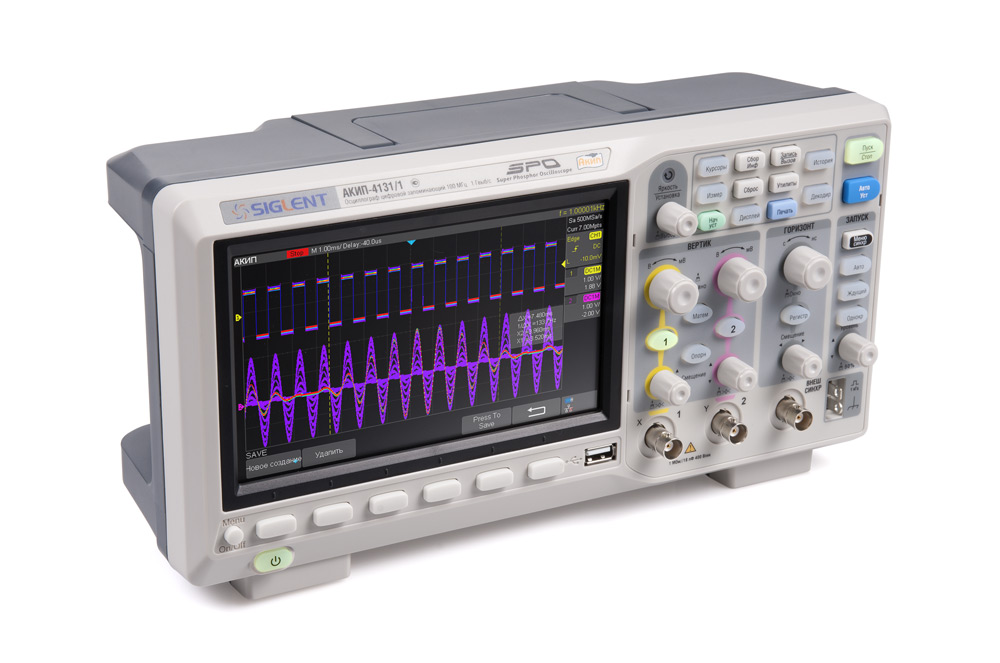

Поверка осциллографа АКИП-4131/1
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Осциллографы изготавливаются в виде следующих модификаций:
— серия АКИП-4115: АКИП-4115/1А, АКИП-4115/2А, АКИП-4115/3А, АКИП-4115/4А, АКИП-4115/5А, АКИП-4115/6А, АКИП-4115/7А;
— серия АКИП-4119: АКИП-4119/1, АКИП-4119/2, АКИП-4119/3, АКИП-4119/4;
— серия АКИП-4127: АКИП-4127/1, АКИП-4127/2, АКИП-4127/1А, АКИП-4127/2А;
— серия АКИП-4131: АКИП-4131/1, АКИП-4131/2.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов.
Модификации осциллографов АКИП-4127/1А, АКИП-4127/2А имеют встроенный функциональный генератор и возможность установки опций логического анализатора.
Для предотвращения от несанкционированного доступа предусмотрена пломбировка в виде наклейки на месте соединения частей корпуса.
Программное обеспечение
Программное обеспечение (ПО) осциллографов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» в соответствии с Р 50.2.077-2014.
Поверка осциллографа АКИП-4131/1
- Количество каналов 2
- Полоса пропускания 100 МГц
- Максимальная частота дискретизации 1 ГГц
- Объем памяти на канал 7 МБ (14 МБ – при объединении)
- Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
- Интерполяция: Sin X/х, линейная
- 38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Частотный анализ (БПФ) при длине памяти 1 МБ
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
- Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
- Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью
- Русифицированное меню
Тип осциллографа | Цифровой |
Число каналов | 2 |
Полоса пропускания | 100 МГц |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 14 МБ |
АЦП (бит) | 8 |
Сопротивление входа | 1 МОм |
Особенности | Высокая скорость обновления экрана до 400.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция — Sin X/х, линейная. Автоматические (до 38-и параметров) и курсорные измерения. Математические функции, БФП. Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN. |
Интерфейс | USB, LAN |
Дисплей | TFT, диагональ 17,8 см, разрешение 800х480 |
Масса (кг) | 2,5 |
Поверка осуществляется по документу ПР-13-2017МП «ГСИ. Осциллографы цифровые запоминающие серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131. Методика поверки», утвержденному АО «ПриСТ» 18 сентября 2017 г.
Основные средства поверки:
калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
