Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

74356-19

Особенности

—

Поверка осуществляется по документам МРБ МП.2786-2018 «Тестеры оптические FX85. Методика поверки», утвержденная РУП «БелГИМ» 31 мая 2018 г. (первичная поверка), ГОСТ Р 8.720-2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптическое малогабаритные в волоконно-оптических системах передачи. Методика поверки» (периодическая поверка).

Основные средства поверки:

рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи» «РЭСМ-ВС» по ГОСТ 8.585-2013;
рабочий эталон обратных потерь в волоконно-оптических системах передачи» «РЭОП» по ГОСТ 8.585-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров оптических FX85 с требуемой точностью.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Тестеры оптические FX85 (далее — приборы FX85) предназначены для измерения оптической мощности, затухания и обратных потерь в оптических волокнах (ОВ), волоконнооптических компонентах, их соединениях, генерации непрерывного стабилизированного излучения на фиксированных длинах волн в диапазоне от 650 нм до 1625 нм, передачи и приема речи. Поверка оптического тестера FX85 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

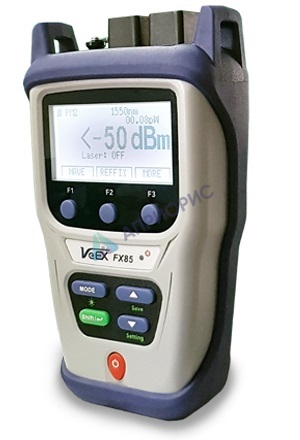

Поверка оптического тестера FX85

Тестеры оптические FX85 могут выполнять функции следующих приборов:

измерителя оптической мощности;
источника оптического излучения;
измерителя обратных потерь;
источника видимого излучения;
оптического переговорного устройства.

Принцип действия измерителя мощности приборов FX85 основан на преобразовании оптического сигнала в электрический с помощью фотодиода.

Принцип работы источника оптического излучения приборов FX85 основан на преобразовании электрического сигнала в оптический с помощью лазерного диода.

Принцип работы измерителя обратных потерь приборов FX85 основан на измерении рассеянного назад и отраженного оптического сигнала.

Приборы FX85 могут использоваться при производстве ОВ и оптических кабелей связи, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС).

Приборы FX85 могут работать в лабораторных и полевых условиях.

Для измерения оптической мощности в качестве оптоэлектронного преобразователя используется InGaAs pin-фотодиод. Ток фотодиода усиливается и преобразуется в цифровую форму с помощью АЦП. Полученный цифровой сигнал обрабатывается микропроцессором, измеренное значение оптической мощности выводится на экран.

Для организации работы приборов FX85 в качестве оптического переговорного устройства применяется цифровая модуляция мощности лазерного диода звуковым сигналом. В комплект поставки приборов FX85 со встроенной функцией переговорного устройства дополнительно входит телефонная гарнитура.

Приборы FX85 выпускаются в следующем исполнении:

FX85 (Тестер оптический),
FX85 PM (Измеритель оптической мощности),
FX85 LS (Источник оптического излучения),
FX85 ORL (Измеритель обратных потерь),
FX85 TS (Устройство переговорное оптическое)

Каждое исполнение может выпускаться в нескольких модификациях, обозначаемых в общем виде следующим образом:

FX85 PMx-ORL-LSy-PM3-VFL-TS1,

где PMx — обозначение измерителя оптической мощности модификации PM1 или PM2 (х=1 или 2);

ORL — обозначение измерителя обратных потерь;

LSy — обозначение источника оптического излучения (значения параметра указаны в таблице 6);

PM3 — обозначение измерителя оптической мощности модификации PM3;

VFL — обозначение источника видимого излучения;

TS1 — обозначение оптического переговорного устройства.

Примечания

1 Последовательность указания опций PM, LS, ORL, TS, VFL в обозначении модификации прибора FX85 произвольная. Если какая-либо опция отсутствует в конкретном приборе FX85, ее обозначение отсутствует в обозначении модификации.

2 Измеритель обратных потерь всегда выполняет функцию источника оптического излучения.

3 Измеритель оптической мощности PM3 может быть реализован только в качестве опции измерителя обратных потерь.

4 В прибор FX85, содержащий источник оптического излучения LS1585 может быть установлен или измеритель оптической мощности PM1 (или PM2), или источник видимого излучения VFL.

В модификации РМ1 измерителя оптической мощности падающее излучение попадает непосредственно на фотодиод.

В модификации РМ2 измерителя оптической мощности фотодиод имеет ослабляющий фильтр, что позволяет увеличить максимальное значение измеряемой мощности.

В модификации РМ1 и РМ2 измерителя оптической мощности фотодиод встроен в оптический разъем, расположенный на верхней панели прибора FX85.

В модификации РМ3 измерителя оптической мощности, который является частью измерителя обратных потерь, принимаемое излучение попадает на фотодиод через оптический разветвитель.

В качестве источников излучения используют лазерные диоды, мощность каждого из которых стабилизирована с помощью фотодиода обратной связи. Источник излучения имеет два режима работы: непрерывный и с модуляцией мощности импульсным сигналом с частотами 270, 1000 и 2000 Гц.

Измеритель оптической мощности тестера имеет режим автоматического определения длины волны источника оптического излучения.

Минимальное значение уровня оптической мощности, при котором возможно автоматическое определение длины волны источника оптического излучения прибора FX85, должно быть не более:

минус 40 дБм для модификации РМ1 и РМ3;
минус 20 дБм для модификации РМ2.

В измерителе обратных потерь прибора FX85 излучение, генерируемое одним из лазеров прибора, через оптический разветвитель вводится в измеряемое ОВ или волоконно-оптическое устройство. Рассеянное назад и отраженное излучение через другое плечо разветвителя подается на измеритель оптической мощности. Уровень принятой мощности сравнивается с калибровочными значениями, записанными в памяти прибора FX85, и на экране отображается рассчитанное значение обратных потерь.

Измеритель обратных потерь всегда выполняет функции источника оптического излучения. Кроме того, в нем в качестве опции может быть реализован режим измерителя оптической мощности модификации РМЗ.

Выходной разъём измерителя обратных потерь всегда имеет тип **/АРС.

В оптическом переговорном устройстве модулированный сигнал, генерируемый одним из лазеров прибора FX85, через оптический разветвитель вводится в ОВ, по которому осуществляется связь. Через другое плечо разветвителя принимается аналогичный сигнал второго прибора FX85, установленного на противоположном конце ОВ. Связь осуществляется в дуплексном режиме.

Приборы FX85 позволяют хранить до 1920 значений результатов измерений.

Приборы FX85 имеют режимы установки времени и даты, времени автоматического отключения, включения звукового сигнала при нажатии кнопок.

В корпусе прибора FX85 расположены:

источник оптического излучения;
измеритель оптической мощности;
измеритель обратных потерь;
источник видимого излучения;
оптическое переговорное устройство;
импульсный преобразователь напряжения;
электронные узлы для управления процессом измерения и хранения информации, преобразования аналогово звукового сигнала в цифровую форму и обратно;
аккумуляторная батарея.

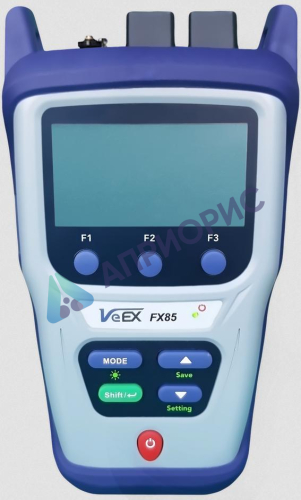

На передней панели прибора FX85 расположены:

экран для отображения информации;
кнопки управления;
индикаторный светодиод включения прибора.

Программное обеспечение

В приборах FX85 установлено программное обеспечение (ПО), которое позволяет выполнять установку параметров измерений, проводить измерения, обеспечивает представление результатов измерений в удобном для пользователя виде.

Уровень защиты программного обеспечения «средний»

Наименование характеристики	Значение
Величина затухания между двумя приборами FX85 в режиме переговорного устройства, дБ, не более	40
Длина волны источника видимого излучения, нм	650±20
Тип ОВ источника видимого излучения	одномодовый
Режим излучения источника видимого излучения	импульсный или непрерывный
Мощность излучения источника видимого излучения, мВт	от 0,9 до 5,0
Тип сменного адаптера для присоединения ОВ к измерителю оптической мощности модификаций РМ1 или РМ2	универсальный 1) FC , SC, ST, LC 2)
Тип фиксированного адаптера для присоединения ОВ к источнику оптического излучения, измерителю обратных потерь и переговорному оптическому устройству	FC , SC, ST, LC 3) 4)

Наименование характеристики	Значение
Тип сменного адаптера для присоединения ОВ к источнику оптического излучения и переговорному оптическому устройству	FC , SC, ST, LC 2) 4)
Тип фиксированного адаптера для присоединения ОВ к источнику видимого излучения	универсальный
Питание прибора FX85 осуществляется от: — встроенной аккумуляторной батареи — напряжением, В; — емкостью, Ач, не менее — сети переменного тока с помощью зарядного устройства с выходным напряжением 5 В и током 2 А — напряжением, В — частотой, Гц	3,7 3,1 230±23 50,0±0,4
Ток, потребляемый от зарядного устройства с выходным напряжением 5 В, А, не более	1,95
Время полного заряда аккумуляторной батареи выключенного тестера, ч	от 2,0 до 3,5
Время установления рабочего режима, мин, не более	15
Время непрерывной работы от полностью заряженной аккумуляторной батареи, ч, не менее	50
Габаритные размеры прибора FX85 (ВхШхГ), мм	188x105x58
Масса прибора FX85, кг, не более	0,6
Рабочие условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность воздуха (при температуре +25 °С), %, не более — атмосферного давления, кПа (мм рт. ст.)	от -10 до +50 90 от 70,0 до 106,7 (от 537 до 800)
Внешние климатические условия при хранении и транспортировании приборов FX85 в транспортной таре: — температура окружающего воздуха, °С — относительная влажность воздуха (при температуре +25 °С), %, не более — атмосферного давления, кПа (мм рт. ст.)	от -25 до +55 95 от 70 до 106,7 (от 537 до 800)
-транспортная тряска: — количество ударов в минуту, — максимальном ускорении, м/с2 — продолжительность воздействия, ч	от 80 до 120 30 1
Средняя наработка на отказ, ч, не менее	5103
Средний срок службы, лет, не менее	10
1) Всегда поставляется с измерителем оптической мощности модификации PM1 или PM2. 2) Поставка адаптера оговаривается при заказе прибора FX85. 3) Тип адаптера оговаривается при заказе прибора FX85. 4) Адаптеры источника оптического излучения или устройства переговорного оптического могут быть типа /UPC или /APC. Адаптеры измерителя обратных потерь могут быть только типа */АРС.

Основные средства поверки:

рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи» «РЭСМ-ВС» по ГОСТ 8.585-2013;
рабочий эталон обратных потерь в волоконно-оптических системах передачи» «РЭОП» по ГОСТ 8.585-2013.

Описание типа СИ

139,4 Кб
