Поверка оптического квадранта КО-10, КО-60, КО-60М
Поверка осуществляется по ГОСТ 8.393-2010 ГСИ. Квадранты оптические. Методика поверки.
Основные средства поверки и их основные метрологические характеристики:
- образцы шероховатости Rа=1,25 мкм, Rа=0,63 мкм, ПГ(-17%; +12%);
- плоская стеклянная пластина ПИ 60, КТ 2;
- линейка лекальная ЛД-1-200, КТ 2;
- меры длины концевые плоскопаралельные 0,994, 0,995, 1,000, 1,01, 1,001 мм, КТ 2;
- плита поверочная 630х400, КТ 0;
- уровень брусковый 150-0,10, ПГ±0,03 мм;
- головка делительная оптическая ОДГЭ-5, ПГ±5«;
- автоколлиматор АК-0,5У, ПГ± 3«;
- мера плоского угла призматическая тип 4, 8 граней, 1 разряд;
- меры длины концевые плоскопараллельные (5,12 — 100) мм 4 разряд, (50 – 1000) мм 3 разряд;
- горизонтальный оптиметр ИКГ, ПГ± 0,0003 мм;
- диоптрийная трубка ±5 дптр, ПГ±0,5 дптр.
Сведения о методиках (методах) измерений
- Метод измерений изложен в паспортах «Квадрант оптический КО-10» АЛ2.787.046 ПС, «Квадрант оптический КО-60» АЛ3.817.001 ПС, «Квадрант оптический КО-60М» АЛ3.817.002 ПС.
Нормативные и технические документы, устанавливающие требования к квадрантам оптическим КО
- ТУ3-3.179-81 Квадранты оптические КО-10; КО-60. Технические условия
- ТУ3-3.1387-82 Квадрант оптический КО-60М. Технические условия
- ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
- ГОСТ 8.393-2010 ГСИ. Квадранты оптические. Методика поверки.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости в лабораториях научно-исследовательских институтов, машиностроительных предприятий, строительных организаций.

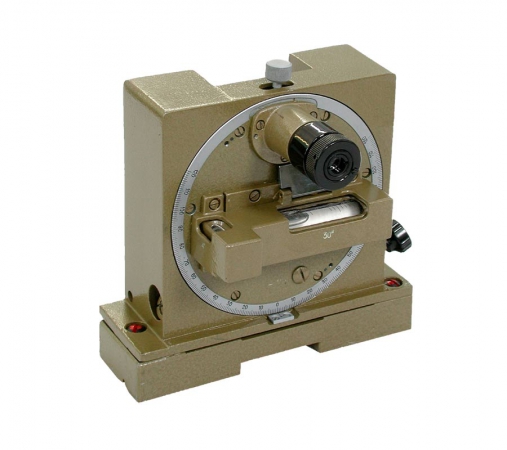

Поверка оптического квадранта КО-10, КО-60, КО-60М
Принцип действия квадранта заключается в том, что отсчёт угла наклона основания относительно оси уровня проводится по стеклянному лимбу с помощью оптического микрометра. Квадрант работает как при естественном, так и при искусственном освещении. Квадранты изготавливаются трех модификаций: КО-10, КО-60, КО-60М. Оптическая схема квадранта КО-10.
Лучи света от зеркала через защитное стекло попадают в световод и направляются им на
лимб и шкалу. Лучи, передающие изображение штрихов шкалы и штрихов лимба (нижнее в поле зрения), через сетку с индексом, через призмы проходят в объектив. Лучи, передающие изображение штрихов диаметрально противоположной части лимба (верхнее поле зрения), клиньями микрометра и призмами направляются также в объектив.
Объектив через призму и разделительный блок, передаёт изображение штрихов шкалы и двух диаметрально противоположных частей лимба в фокальную плоскость окуляра. Лучи, передающие изображение шкалы, отражаются зеркальным участком грани призмы. Лучи, передающие нижнее изображение штрихов лимба, отражаются зеркальным участком клина, а зеркальная грань клина отражает лучи, передающие верхнее изображение штрихов. Линия раз- дела между верхним и нижним изображениями штрихов образуются границей серебрения на клине. Пластина компенсирует разность верхнего и нижнего изображений штрихов лимба, возникающую в разделительном блоке.
Клинья совместно образуют плоскопараллельную пластинку. Сдвигом клиньев перпендикулярно оптической оси меняется толщина пластинки, и этим достигается правильность показаний отсчётного устройства.
Конструктивно квадрант состоит из следующих основных частей: оптического устройства, наружного кожуха с окуляром, блока уровней, основания. Оптическая схема квадрантов КО-60 и КО-60М.
Пучок лучей, попадая в светофильтр, проходит далее через оптический лимб, линзы объектива, сетку с коллективом и линзы окуляра. Поле зрения наблюдается в зелёном свете. Конструктивно квадрант состоит из следующих основных частей: основания (основания с магнитом – КО-60М), корпуса, крышки, микроскопа отсчётного, зеркала, уровня основного, уровня поперечного, кожуха, винта закрепительного, винта наводящего, индекса.
Программный продукт, используемый для получения результатов измерений, отсутствует. Для защиты квадранта от несанкционированного доступа производится пломбировка одного винта на крышке с уровнем, идентификационная наклейка размещается на боковой стороне корпуса, справа.
| Наименование показателя | Модель квадранта | ||
| КО-10 | КО-60 | КО-60М | |
| Диапазон измерений углов по лимбу, …° | 0-360 | ±120 | |
| Пределы допускаемой абсолютной погрешности измерений, …» | ±10 | ±30 | |
| Цена деления шкалы отсчётного устройства,…» | 10 | 60 | |
| Цена деления шкалы основного уровня,. « | 15 | 30 | |
| Цена деления шкалы поперечного уровня, …’ | 4 | ||
| Цена деления шкалы лимба, …’ | 20 | 60 | |
| Цена деления наружной шкалы, …° | 5 | 1 | |
| Г абаритные размеры, мм, не более | 165x120x165 | 155x97x131 | 155x97x151 |
| Масса, кг, не более:
— квадранта — комплекта с укладкой |
3,4
6,0 |
2,5
4,0 |
3.5
7.5 |
| Условия эксплуатации по гр. С3 ГОСТ Р 52931:
— температура окружающего воздуха, °С — верхнее значение относительной влажности, % |
от -10 до +40 80 | от -50 до +50 при условии предохранения от осадков | |
| Установленный полный ресурс, ч, не менее | 6000 | ||
| Установленный срок службы, лет, не менее | 6 | 6,5 | |
| Длина основания квадранта, мм, не менее | 120 | 148 | |
| Исполнение | обычное | с магнитом | |
Поверка осуществляется по ГОСТ 8.393-2010 ГСИ. Квадранты оптические. Методика поверки.
Основные средства поверки и их основные метрологические характеристики:
- образцы шероховатости Rа=1,25 мкм, Rа=0,63 мкм, ПГ(-17%; +12%);
- плоская стеклянная пластина ПИ 60, КТ 2;
- линейка лекальная ЛД-1-200, КТ 2;
- меры длины концевые плоскопаралельные 0,994, 0,995, 1,000, 1,01, 1,001 мм, КТ 2;
- плита поверочная 630х400, КТ 0;
- уровень брусковый 150-0,10, ПГ±0,03 мм;
- головка делительная оптическая ОДГЭ-5, ПГ±5«;
- автоколлиматор АК-0,5У, ПГ± 3«;
- мера плоского угла призматическая тип 4, 8 граней, 1 разряд;
- меры длины концевые плоскопараллельные (5,12 — 100) мм 4 разряд, (50 – 1000) мм 3 разряд;
- горизонтальный оптиметр ИКГ, ПГ± 0,0003 мм;
- диоптрийная трубка ±5 дптр, ПГ±0,5 дптр.
Сведения о методиках (методах) измерений
- Метод измерений изложен в паспортах «Квадрант оптический КО-10» АЛ2.787.046 ПС, «Квадрант оптический КО-60» АЛ3.817.001 ПС, «Квадрант оптический КО-60М» АЛ3.817.002 ПС.
Нормативные и технические документы, устанавливающие требования к квадрантам оптическим КО
- ТУ3-3.179-81 Квадранты оптические КО-10; КО-60. Технические условия
- ТУ3-3.1387-82 Квадрант оптический КО-60М. Технические условия
- ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
- ГОСТ 8.393-2010 ГСИ. Квадранты оптические. Методика поверки.
