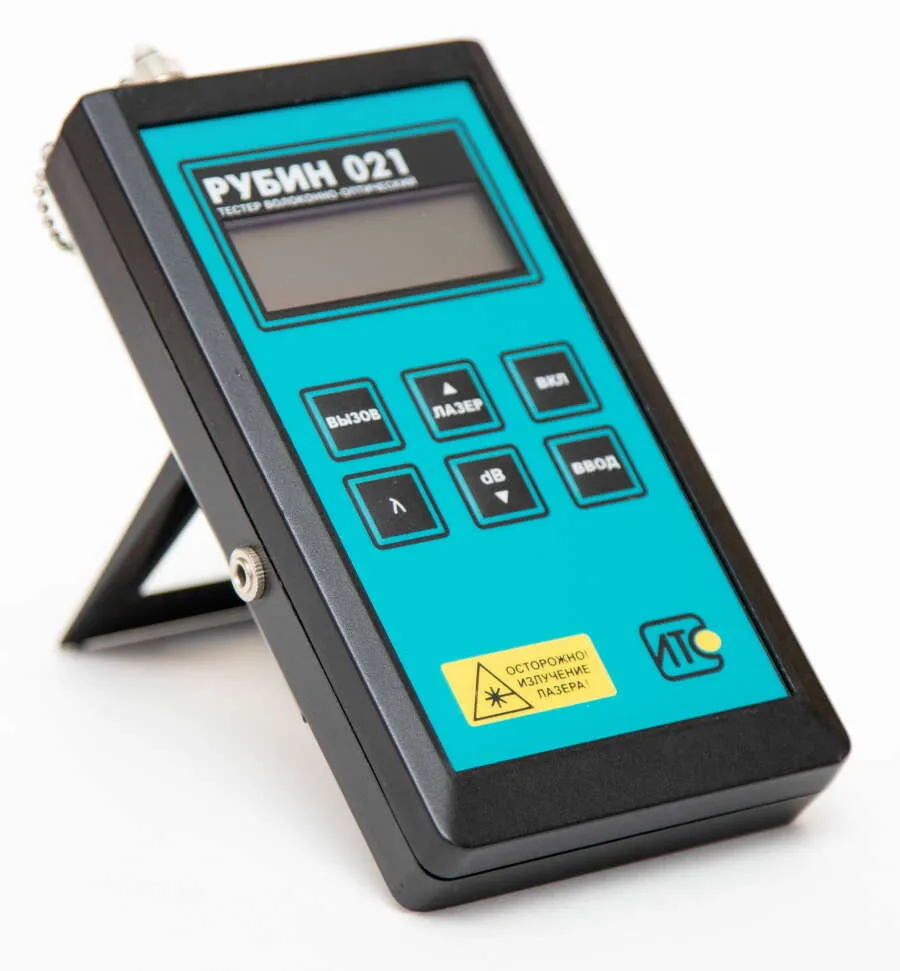

Поверка оптических тестеров РУБИН
Поверка тестеров осуществляется по методике поверки «МИ 2505-98 «ГСИ. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки»».
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.585-2005 «ГСИ. Государственная поверочная схема для средств измерений. длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- ГОСТ Р 51060-97 «Средства измерений средней мощности оптического излучения для волоконно-оптических систем передачи. Общие технические требования».
- ТУ 6658-010-44394296-02 «Тестер оптический «РУБИН». Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения средней мощности оптического излучения, определения затухания в волоконно-оптических системах передачи (ВОСП), для измерения средней мощности и определения затухания в процессе прокладки, эксплуатации и ремонта оптических кабелей и линейного оборудования в ВОСП.
Поверка оптических тестеров РУБИН
Принцип действия тестеров основан на преобразовании электрических сигналов в оптические и обратном преобразовании световой энергии в электрический ток. Оптический
сигнал с известной длиной волны, созданный при помощи лазерного диода излучателя установленного на одном конце объекта или собственным источником данного объекта исследования, проходит через объект исследования и поступает на установленный на другом конце объекта фотодиод измерителя, в котором оптический сигнал преобразуется в электрический. Далее этот ток преобразуется в напряжение, усиливается и с помощью АЦП превращается в цифровой код, который обрабатывается микроконтроллером. На индикатор выводится информация о величине средней мощности или уровне средней мощности оптического сигнала на выходе. По разности уровней на входе и выходе объекта оценивается затухание оптического сигнала.
Тестеры состоят из источника оптического излучения и измерителя, которые конструктивно могут быть в одном корпусе или в разных. Источники предназначены для генерирования стабилизированного оптического излучения. Они различаются по длине волны оптического излучения и типу ВС. Измерители предназначены для измерения средней мощности оптического излучения и различаются по спектральному диапазону и диапазону измерения мощности.
| Характеристика | Тип тестера | Значение |
| 1. Источник оптического излучения | ||
| 1.1 длина волны оптического излучения, нм | 101 | 131020 |
| 102 | 1550+20 | |
| 103, 021 А | 1310f20 и 1550+20 | |
| 104, 021Б | 850+20 и 1300+20 | |
| 105 | 850+20 | |
| 106 | 1300+20 | |
| 107 | 850+20, 1300+20, 1310+20 и 1550+20 |
|
| 113 | 1550+20 и 1625+20 | |
| 123,031 | 1310+20, 1490+20 и 1550+20 |
|
| 133 | 1490+20, 1550+20 и 1625+20 |
|
| 1.2 Ширина спектра источника на уровне 0,5, нм, не более | Для ОМ ВС: 101, 102, 103, 107, 113, 123, 133, 021А, 031 | 7 |
| ДляММВС: 104, 105, 106, 107, 021 Б |
10 | |
| 1.3 Режимы работы источников;
— непрерывный; — модулированный: — частота модуляции оптического сигнала, Гц — скважность |
270,0+5,4 и 2000+50 1,8…2,2 |
|
| 1.4 Уровень средней мощности оптического излучения на выходе источников, дБм, не менее:
— при непрерывном излучении — при модулированном излучении |
минус 6 минус 9 |
|
| 1.5 Нестабильность уровня мощности оптического излучения, дБ, не более: — за 15 мин
— за 4 часа |
0,1
0,2 |
|
| Характеристика
+ |
Тип тестера | Значение |
| 2. Измеритель оптической мощности | ||
| 2.1 Рабочие спектральные диапазоны, нм | 201 | 800…900, 1280.. .1350 и 1500… 1600 |
| 202, 021А | 1280…1350 и 1500…1600 | |
| 201А, 031 | 1260…1400 и 1400…1650 | |
| 0216 | 800…900 и 1280…1350 | |
| 2.2 Диапазон измерений уровней средней мощности оптиче- ского излучения, [Вт(дБм)] | 201, 201 А, 021А, 021Б, 031 |
3 х 10—‘ °…2 х 10-3 (минус 65…3) |
| 202 | 3х 10″я…10-1 (минус 45…20) |
|
| 2.3 Пределы допускаемой основной относительной погрешности измерений средней мощности оптического излучения, %(дБ),
на длинах волн калибровки в диапазонах [Вт(дБм)] (850+10) нм [3 х 1 0… 1 08(минус 55.. . минус 50)] и [103…гх 10 3(0…3)] [10`8…103 (минус 50…0)] (131010) нм [3х10-1о…10-9(минус 65…минус 60)] и [103…2X103(0…3)] [10-9…10″3 (минус 60…0)] (155010) нм [3х 10′0…10 9(минус 65…минус 60)] и [103…2Х103(0…3)] [10-9…10″3 (минус 60…0)] (1310 10) и (1550+10) нм [3 х 108…10″‘ (минус 45.. . минус 40)] [10…10-1 (минус 40…20)] |
||
| 201, 0216 | +12(0,5) Х7(0,3) |
|
| 201, 201 А, 021А, 0216, 031 |
Х12(0,5) Х7(0,3) |
|
| 201, 201 А, 021А, 031 |
Х12(0,5) +7(0,3) |
|
| 202 | +12(0,5) 17(0,3) |
|
| 2.4 Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочих условиях, %(дБ),
на длинах волн калибровки в диапазонах [Вт(дБм)] (85о+10) нм [3 х 10 9…10 8(минус 55. .. минус 50)] и [103…2х 103(0…3)] [10-8…10″3 (минус 50…0)] (1310+10) нм [3 х 1010… 109(минус б5 … минус 60)] и [103…2Х103(0…3)] [109…10″3 (минус 60…0)] (1550+10) нм [3 х 10″ 10…10-9(минус 65… минус 60)] и [103…2X10-3(0…3)] [10ч…10″3 (минус 60…0)] (1310f10)и(1550f10)нм [зх 108…10″ (минус 45…минус 40)] [10—‘…10″1 (минус 40.. .20)) |
||
| 201, 0216 | +20(0,8) +15(0,6) |
|
| 201, 201 А, 021 А, 0216, 031 |
+20(0,8) Х15(0,6) |
|
| г01, 201А, 021 А, 031 |
+20(0,8) +15(0,6) |
|
| 202 | +20(0,8) +15(0,6) |
|
| 2.5 Пределы допускаемой основной относительной погреш- ности измерений средней мощности оптического излучения в рабочих спектральных диапазонах, %(дБ) | 201, 201 А, 202, 021 А, 021 Б, 031 |
Х12(0,5) |
| 2.б Пределы допускаемой основной погрешности измерений относительных уровней мощности оптического излучения, %(дБ),
для длин волн калибровки в диапазонах [Вт(дБм)] (85о+1 а) нм [3 х 10″4…10″‘(минус 5 5 … минус 40)] и [104…2х 10-3(минус 10…3)] [10ч…10″4 (минус 40.. .мивус 10)] |
||
| 201, 0г 1 ё | +5(0,2) Х2,5(0,1) |
|
| Характеристика | Тип тестера | Значение |
| (1310+10) им
[Эх 10.‘0…10″7 (минус 65…минус 40)] и [ 10—4…2х 10″3(минус 10…3)] [ 107…104 (минус 40 … минус 10)] (1550+10) им [3 х 10—‘ 0…10″7 (минус 65 … минус 40)] и [10-4…2х 10″3(минус 10…3)] [107…104 (минус 40 … минус 10)] (1310f10) и (1550110) нм [10 7…10′ (минус 40…20)] |
201, 201 А, 021 А, 021 Б, 031 |
+5(0,2) +2,5(0,1) |
| 201, 201 А, 021 А, 031 |
+5(0,2) +2,5(0,1) |
|
| 202 | +5(0,2) | |
| 3. Габаритные размеры, мм, не более | 83х35х 173 | |
| 4. Масса, кг, не более
— в упаковке — без упаковки |
1,5 0,8 |
|
| 5. Напряжение питания постоянного тока, В | от 2,0 до 3,3 | |
| 6. Время непрерывной работы, ч, не менее | 8 | |
| 7. Время установления рабочего режима, мин., не более | 5 | |
| 8. Условия эксплуатации:
— температура окружающей среды, °С — атмосферное давление, кПа — относительная влажность при 30°С, °/о |
от минус 10 до 40
84,0…106,7 90 |
|
| 9. Средний срок службы, лет, не менее | 10 | |
| 10. Средняя наработка на отказ, ч, не менее | 2000 | |
Поверка тестеров осуществляется по методике поверки «МИ 2505-98 «ГСИ. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки»».
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.585-2005 «ГСИ. Государственная поверочная схема для средств измерений. длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- ГОСТ Р 51060-97 «Средства измерений средней мощности оптического излучения для волоконно-оптических систем передачи. Общие технические требования».
- ТУ 6658-010-44394296-02 «Тестер оптический «РУБИН». Технические условия».
