Поверка нагрузок электронных ТЕКО-9000
Характеристика | Значение для моделей | |||||
ТЕКО-
9601 |
ТЕКО-
9602 |
ТЕКО-
9603 |
ТЕКО-
9604 |
ТЕКО-
9605 |
||
Диапазон воспроизведения (измерения) напряжения постоянного тока, В | от 0,1 до 150 | от 0,1 до 500 | от 0,1 до 150 | от 0,1 до 500 | ||
Пределы допускаемой
абсолютной погрешности воспроизведения напряжения постоянного тока, В |
± (0,0003 • Иуст + 0,002 • Цмакс) | |||||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на входе, В | ± (0,00015 • Иизм + 0,003 • Имакс) | |||||
Диапазон воспроизведения (измерения)силы постоянного тока, А | от 0 до 30 | От 0 до 30 | От 0 до 15 | от 0 до 30 | от 0 до 30 | |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0003 • 1уст + 0,005 • 1макс) | |||||
Пределы допускаемой абсолютной погрешности измерения силы постояного тока, А | ± (0,0003 • 1изм + 0,005 • 1макс) | |||||
Диапазон воспроизведения (измерения) электрической мощности, Вт | от 0 до 150 | от 0 до 300 | ||||
Пределы допускаемой абсолютной погрешности воспроизведения электрической мощности, Вт | ± (0,001 • Руст + 0,001 • Р макс) | |||||
Пределы допускаемой абсолютной погрешности измерения электрической мощности на входе, Вт | ± (0,001 • Ризм + 0,001 • Р макс) | |||||
Диапазон воспроизведения электрического сопротивления, Ом | от 0,03 до 10000 |
Характеристика | Значение для моделей | |||
ТЕКО-9606 | ТЕКО-9607 | ТЕКО-9608 | ТЕКО-9609 | |
Диапазон установки (измерения) напряжения постоянного тока, В | от 0,1 до 150 | от 0,1 до 500 | от 0,1 до 150 | от 0,1 до 500 |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В | ± (0,0003 • Иуст + 0,002 • Цмакс) | |||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на входе, В | ± (0,00015 • Иизм + 0,003 • Цмакс) | |||
Диапазон воспроизведения (измерения) силы постоянного тока, А | от 0 до 240 | от 0 до 120 | от 0 до 240 | от 0 до 120 |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0003 • Густ + 0,002 • 1макс) | |||
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ± (0,0003 • Гизм +
0,001 • Гмакс) |
± (0,0003 • Гизм
+ 0,0008 Гмакс) |
± (0,0003 • Гизм + 0,005 • Гмакс) | ± (0,0003 • Гизм + 0,0008 Гмакс) |
Диапазон воспроизведения (измерения) электрической мощности, Вт | от 0 до 600 | от 0 до 1200 | ||
Пределы допускаемой абсолютной погрешности воспроизведения электрической мощности, Вт | ± (0,001 • Руст + 0,001 • Р макс) | |||
Пределы допускаемой абсолютной погрешности измерения электрической мощности на входе, Вт | ± (0,001 • Ризм + 0,001 • Р макс) | |||
Диапазон установки элетри-ческого сопротивления, Ом | от 0,03 до 10000 |
Характеристика | Значение для моделей | |||
ТЕКО-9610 | ТЕКО-9611 | ТЕКО-9612 | ТЕКО-9613 | |
Диапазон воспроизведения (измерения) напряжения постоянного тока, В | от 0,1 до 150 | от 0,1 до 500 | от 0,1 до 150 | от 0,1 до 500 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,0003 • Цуст + 0,002 • Цмакс) | |||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на входе, В | ± (0,00015 • Цизм + 0,003 • Цмакс) |
Диапазон воспроизведения (измерения)силы постоянного тока, А | от 0 до 240 | от 0 до 120 | от 0 до 240 | от 0 до 120 |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0003 • 1уст + 0,002 • 1макс) |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ± (0,0003 • 1изм
+ 0,001 • 1макс) |
± (0,0003 • 1изм
+ 0,0008 1макс) |
± (0,0003 • 1изм + 0,005 • 1макс) | ± (0,0003 •
1изм + 0,0008 1макс) |
Диапазон воспроизведения (измерения)электрической мощности, Вт | от 0 до 1800 | от 0 до 2400 | ||
Пределы допускаемой абсолютной погрешности воспроизведения электрической мощности, Вт | ± (0,001 • Руст + 0,001 • Р макс) | |||
Пределы допускаемой абсолютной погрешности измерения электрической мощности на входе, Вт | ± (0,001 • Ризм + 0,001 • Р макс) | |||
Диапазон установки электрического сопротивления, Ом | от 0,03 до 10000 |
Примечания:
- Uyc-r — воспроизводимое значение напряжения постоянного тока; иизм -измеренное значение напряжения постоянного тока; имакс — максимальное значение напряжения постоянного тока; 1уст — воспроизводимое значение силы постоянного тока;
- 1изм -измеренное значение силы постоянного тока;
- 1макс — максимальное значение силы постоянного тока;
- Ризм- измеренное значение электрической мощности;
- Руст — воспроизводимое значение электрической мощности;
- Рмакс — максимальное значение электрической мощности
Основные технические характеристики нагрузок электронных серии ТЕКО-9000
Характеристика | Значение для моделей | ||
ТЕКО-9601
ТЕКО-9602 ТЕКО-9603 ТЕКО-9604 ТЕКО-9605 |
6 7 8 9 0000 6666 9999
—- О О О О КККК ЕЕЕЕ ТТТТ |
ТЕКО-9610
ТЕКО-9611 ТЕКО-9612 ТЕКО-9613 |
|
Напряжение сети питания, В | 110/220 + 10% | ||
Частота сети питания, Гц | от 47 до 63 | ||
Габаритные размеры (высота х ширина х глубина), мм | 108 х 214 х 365 | 104 х 428 х 454 | 207x428x454 |
Масса, кг, не более | 3,5 | 18 | 32 |
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для воспроизведения и измерения силы и напряжения постоянного тока, стабилизации постоянного электрического сопротивления, стабилизации и измерения мощности постоянного тока.
Поверка нагрузок электронных ТЕКО-9000

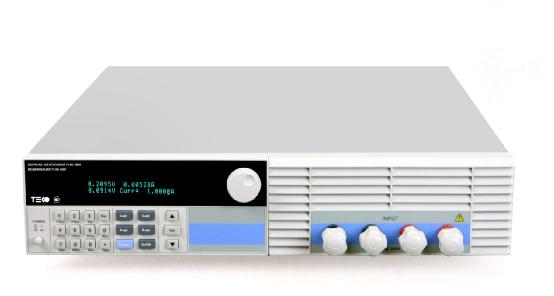

Нагрузки электронные серии ТЕКО-9000 модификаций ТЕКО-9601, ТЕКО-9602, ТЕКО-9603, ТЕКО-9604, ТЕКО-9605, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9609, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9613 (далее по тексту — нагрузки), предназначены для работы в качестве нагрузок при испытаниях, поверке, калибровке, настройке и регулировке блоков питания, усилителей и других радиотехнических устройств. Конструктивно представляют собой стационарные настольные электроизмерительные приборы, выполненные в металлическом корпусе. Управление и контроль за режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка параметров нагрузки производится с помощью функциональных кнопок, расположенных на лицевой панели нагрузки. На люминесцентном двухстрочном дисплее отображаются: текущее состояние и режим работы нагрузки, величина напряжения, тока и мощности на входных клеммах нагрузки, величина электрического сопротивления, создаваемого нагрузкой в режиме стабилизации сопротивления, величины ограничения силы тока, потребляемого нагрузкой.
Программное обеспечение
Установка и расчет параметров нагрузки осуществляется за счет внутреннего программного обеспечения. Программное обеспечение нагрузок установлено в защищённую от записи память микроконтроллера базового блока, что исключает возможность несанкционированных настроек и вмешательств, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения указаны в таблице 1.
Идентификационные данные программного обеспечения нагрузок электронных серии ТЕКО-9000
Наименование программного обеспечения | ПО для нагрузок электронных серии ТЕКО-9000 |
Идентификационное наименование программного обеспечения | ТЕКО 9000 Control Firmware |
Номер версии программного обеспечения | Версия V2.8 |
Цифровой идентификатор программного обеспечения | D7DBE56FC6E7B34986E22AFC4BEB3A1D |
Алгоритм вычисления цифрового идентификатора программного обеспечения | MD6 |
Уровень защиты программного обеспечения | Уровень А по МИ 3286-2010 |
Поверка нагрузок электронных серии ТЕКО-9000 осуществляется по документу МП-051/551-2014 «Нагрузки электронные серии ТЕКО-9000», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 марта 2014 г.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А диапазон измерения напряжения постоянного тока: 0 — 1000 В;
- пределы допускаемой абсолютной погрешности измерения (DU): ± (0,5 10-6 — 2,5 10-6) U;
- источник питания постоянного тока N8762A предел воспроизведения напряжения постоянного тока: 600 В;
- предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,00025 U + 450 мВ); предел воспроизведения силы постоянного тока: 8,5 А;
- предел допускаемой абсолютной погрешности установки (DI): ± (0,001 I + 25,5 мА);
- источник питания постоянного тока N8732A предел воспроизведения напряжения постоянного тока: 10 В;
- предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,00025 U + 5 мВ);
- предел воспроизведения силы постоянного тока: 330 А;
- предел допускаемой абсолютной погрешности установки (DI): ± (0,001 I + 660 мА);
- катушка электрического сопротивления Р310 номинальное сопротивление: 0,001 Ом; класс точности: 0,02;
- катушка электрического сопротивления Р323 номинальное сопротивление: 0,0001 Ом; класс точности: 0,05
Сведения о методах измерений
- Методы измерений с помощью нагрузок электронных серии ТЕКО-9000 указаны в документе «Нагрузки электронные серии ТЕКО-9000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным серии ТЕКО-9000
- ТУ-42241/551-2014. «Нагрузки электронные серии ТЕКО-9000 Технические условия».
