Поверка мультиметра В7-86/1
Поверка осуществляется по документу ИСМК.411257.001 РЭ «Мультиметры В7-86, В7-86/1, В7-86/2. Руководство по эксплуатации», раздел 12 «Поверка прибора», утвержденному ФБУ «Краснодарский ЦСМ» 30.03.2018г.
Основные средства поверки:
- калибратор универсальный Н4-7, регистрационный номер 22125-01;
- генератор сигналов Г4-219, регистрационный номер 32580-12;
- меры ёмкости образцовые Р597, регистрационный номер 2684-70;
- меры индуктивности и добротности Р593, регистрационный номер 2412-69;
- мера электрического сопротивления постоянного тока многозначная типа Р3026, регистрационный номер 8478-81;
- магазин сопротивлений Р40108, регистрационный номер 9381-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мультиметров В7-86, В7-86/1, В7-86/2 с требуемой точностью.
Знаки поверки наносятся на мастичные пломбы, закрывающие доступ к винтам крепления нижней крышки корпуса мультиметра.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.648-2015. Государственная поверочная схема для средств измерений перемен-
2 9
ного электрического напряжения до 1000 В в диапазоне частот Г10″ …2^10 Гц
Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016г. Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления
ИСМК.411257.001 ТУ Мультиметры В7-86, В7-86/1, В7-86/2. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений напряжения и силы постоянного и переменного токов; сопротивления постоянному току, частоты электрических сигналов, электрической ёмкости и индуктивности.
Поверка мультиметра В7-86/1
Принцип действия мультиметра основан на преобразовании измеряемой величины в нормированное аналоговое напряжение постоянного тока (или в нормированную частоту) с последующим преобразованием его в цифровой код.
Преобразование измеряемых напряжений или тока в нормированное аналоговое напряжение осуществляется посредством делителя напряжения или токового шунта. На токовом шунте выделяется падение напряжения пропорциональное силе преобразуемого тока.
Основным узлом мультиметра является «сигма-дельта» аналогово-цифровой преобразователь (АЦП), осуществляющий преобразование нормированного напряжения, поступающего на его вход непосредственно или через преобразователь среднеквадратичных значений (СКЗ), в цифровое значение с выводом информации на индикатор.
Измерение сопротивления осуществляется посредством измерения падений напряжения на измеряемом и образцовом сопротивлениях, соединенных последовательно между собой и источником тока.
Измерение частоты осуществляется при помощи интегрированных таймеров микроконтроллера, при этом для измерения частоты на пределах до 20 кГц используется метод «заполнения» — период входного сигнала «заполняется» импульсами опорной частоты. На остальных пределах используется прямое измерение частоты — подсчет числа входных импульсов за известный промежуток времени.
Измерение емкости и индуктивности осуществляется путем их преобразования в частоту при помощи генератора, частота выходного сигнала которого зависит от величины измеряемой емкости (индуктивности).
В мультиметре предусмотрена возможность измерения с ненормируемой погрешностью полной, реактивной и активной мощности, коэффициента мощности (cos ф), а так же тест p-n перехода.
Управление работой мультиметра осуществляется однокристальным микроконтроллером. Микроконтроллер обеспечивает опрос состояния клавиатуры, прием данных из АЦП, управление всеми измерительными процессами и алгоритмами, вывод показаний на индикатор, а также организует обмен данными посредством беспроводного интерфейса, при использовании мультиметра в составе автоматизированных систем.

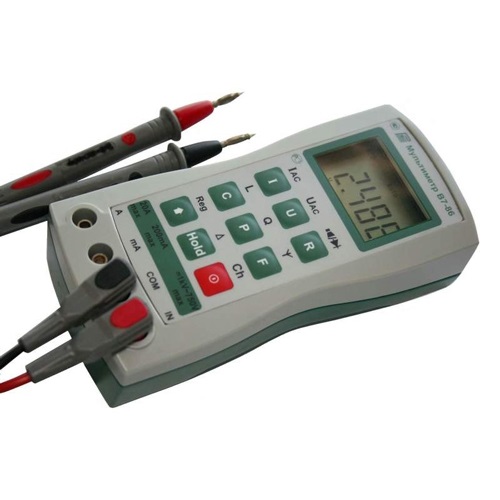

Мультиметр выполнен в малогабаритном герметичном пластмассовом корпусе, состоящем из крышки и корпуса, скрепленных шестью винтами. Для обеспечения герметизации мультиметра используются уплотняющие прокладки. На крышке мультиметра расположены входные гнезда, клавиатура. На корпусе мультиметра расположен отсек для элементов питания и токового предохранителя. Отсек закрыт крышкой. Все электрорадиоэлементы расположены на одной печатной плате.
Исполнения мультиметра отличаются между собой вариантами питания и возможностью работы в составе автоматизированных систем:
- В7-86 (базовое) — исполнение с двумя одноразовыми химическими элементами питания типа АА;
- В7-86 /1 — модель с двумя аккумуляторами типа АА и блоком питания зарядного устройства;
- В7-86 /2 — модель с двумя аккумуляторами типа АА, блоком питания зарядного устройства, USB приемо-передатчика (беспроводного интерфейса стандарта IEEE 802.15.4) и ПО.
- Мультиметр модификации В7-86/2 может быть использован в составе автоматизированных систем.
| Диапазон измеряемых величин | Пределы измерения | Предел допускаемой основной погрешности, ± |
| Напряжение постоянного тока U | ||
| От 10-5 до 103 В | 200 мВ | 0,2 % от Uх+0,03 мВ |
| 2 В, 20 В, 200 В | 0,05 % от Uх+0,005 % от Uп | |
| 1000 В | 0,3 % от Uх+0,5 В | |
| Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц | ||
| От 2×10-2 до 750 В | 200 мВ | 0,5 % от Uх+0,5 мВ |
| 2 В | 0,3 % от Uх+2 мВ | |
| 20В | 0,3 % от Uх+0,05% от Uп | |
| 200 В | 0,4 % от Uх+0,1 В | |
| 750 В | 0,5 % от Uх+1 В | |
| Напряжение переменного тока U~ частотой от 1 до 10 кГц | ||
| От 2× 10-2 до 750 В | 200 мВ | 1,0 % от Uх+1 мВ |
| 2 В | 0,6 % от Uх+5 мВ | |
| 20 В | 0,6 % от Uх+20 мВ | |
| 200 В | 1,8 % от Uх+0,2В | |
| 750 В | 1,0 % от Uх+1 В | |
| Напряжение переменного тока U~ частотой от 10 до 20 кГц | ||
| От 2× 10-2 до 750 В | 200 мВ | 1,0 % от Uх+1 мВ |
| 2 В | 0,6 % от Uх+5 мВ | |
| 20 В | 0,6 % от Uх+20 мВ | |
| 200 В | 1,8 % от Uх+0,2В | |
| 750 В | Не нормируется | |
| Напряжение переменного тока U~ частотой от 20 до 100 кГц | ||
| От 2× 10-2 до 750 В | 200 мВ | 2,0 % от Uх+2 мВ |
| 2 В, 20 В | 1,5 % от Uх+1,0 % от Uп | |
| 200 В | 2,5 % от Uх+0,2 В | |
| 750 В | Не нормируется | |
| Сопротивление постоянному току R | ||
| От 10-5 до 2×103 кОм | 200 Ом | 0,35 % от Rх+0,1 Ом |
| 2 кОм | 0,2 % от Rх+0,1 Ом | |
| 20 кОм, 200 кОм | 0,1 % от Rх+0,025 % от Rп | |
| 2 МОм | 0,3 % от Rх+1 кОм | |
| Сила постоянного тока I– | ||
| От 10-5 до 2×104 мА | 200 мкА | 1,0 % от Iх+1 мкА |
| 2 мA | 0,3 % от Iх+3 мкА | |
| 20 мA, 200 мA | 0,1 % от Iх +0,05% от Iп | |
| 2000 мА | 0,1 % от Iх +1 мА | |
| 20 А | 0,4 % от Iх+0,02 | |
| Сила переменного тока I~ частотой от 20 Гц до 1кГц | ||
| От 2х10-1 до 2×104 мА | 2 мА | 0,5 % от Iх+1 мкА |
| 20 мА | 0,5 % от Iх+5 мкА | |
| 200 мА | 0,3 % от Iх+0,1 мА | |
| 2000 мА | 0,3 % от Iх+1 мА | |
| 20 А | 1 % от Iх+0,2 А | |
| Полная мощность S переменного тока частотой от 40 до 100 Гц | ||
| От 10-4 до 2×102 кВ·А | 2 кВ·А | Не нормируется |
| 20 кВ·А | ||
| Реактивная мощность Q переменного тока частотой от 40 до 100 Гц | ||
| От 10-4 до 2×102 квар | 2 квар | Не нормируется |
| 20 квар | ||
| Активная мощность тока P | ||
| От 10-4 до 2×102 кВт | 2 кВт | Не нормируется |
| 20 кВт | ||
| cosф переменного тока частотой от 40 до 100 Гц | ||
| От 0 до 1 | 1 | Не нормируется |
| Частота переменного тока, F, напряжением от 0,5 до 5 В | ||
| От 1 до 2×106 Гц | 20 Гц,200 Гц,2кГц, 20 кГц,200 кГц,2 МГц | 0,05 % |
| Ёмкость, C | ||
| Индуктивность, L | 200 пФ, 2000 пФ, 20000 пФ,0,2 мкФ, 2 мкФ, 20 мкФ, 200 мкФ, 2000 мкФ |
2 % от Cх +1,5% от CпНе нормируется |
| Индуктивность, L | ||
| От 10-2 до 2×104 мкГн | 2 мГн,20 мГн, 200 мГн | 3 % от Lх+1,0% от Lп |
| Тест p-n перехода | ||
| От 0 до 1 В | 1% | |
| Общие характеристики | ||
| Температура окружающего воздуха | от -10°С до +50°С | |
| Относительная влажность | 100% при температуре +35°С | |
| Источник питания | 2 элемента типоразмера АА (аккум.) | |
| Габаритные размеры, мм | 78х160х36,5 | |
| Масса прибора, кг | не более 0,65 | |
Поверка осуществляется по документу ИСМК.411257.001 РЭ «Мультиметры В7-86, В7-86/1, В7-86/2. Руководство по эксплуатации», раздел 12 «Поверка прибора», утвержденному ФБУ «Краснодарский ЦСМ» 30.03.2018г.
Основные средства поверки:
- калибратор универсальный Н4-7, регистрационный номер 22125-01;
- генератор сигналов Г4-219, регистрационный номер 32580-12;
- меры ёмкости образцовые Р597, регистрационный номер 2684-70;
- меры индуктивности и добротности Р593, регистрационный номер 2412-69;
- мера электрического сопротивления постоянного тока многозначная типа Р3026, регистрационный номер 8478-81;
- магазин сопротивлений Р40108, регистрационный номер 9381-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мультиметров В7-86, В7-86/1, В7-86/2 с требуемой точностью.
Знаки поверки наносятся на мастичные пломбы, закрывающие доступ к винтам крепления нижней крышки корпуса мультиметра.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.648-2015. Государственная поверочная схема для средств измерений перемен-
2 9
ного электрического напряжения до 1000 В в диапазоне частот Г10″ …2^10 Гц
Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016г. Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления
ИСМК.411257.001 ТУ Мультиметры В7-86, В7-86/1, В7-86/2. Технические условия.
