Поверка мультиметра цифрового В7-64, В7-64/1

Назначение: для измерения основных электрических величин напряжения и силы постоянного и переменного токов, сопротивления постоянному току, частоты сигналов переменного тока, рассчитаны как на автономное использование, так и на работу в составе автоматизированных измерительных систем с интерфейсом СТЫК С2 (RS-232С).

Поверка мультиметра цифрового В7-64, В7-64/1

Прибор выпускается в двух исполнениях, отличающихся только точностью :

• В7-64 — базовая модель для широкого применения;
• В7-64/1 — модель повышенной точности.

Всостав прибора входят узлы, обеспечивающие измерение, обработку и выдачу данных, приём сигналов управления . Общим узлом при измерениях сигналов постоянного и переменного токов являются аналого—цифровой преобразователь , на вход которого через аналоговый мультиплексор подаются сигналы от различны ис—
точников . В режиме измерения постоянного напряжения сигнал приводится к шкале АЦП двухступенчатым входным делителем и усилителем постоянного тока. Комбинацией состояний входного делителя и УПТ образуется шесть пределов измерений .

Тракт измерения сигналов переменного тока построен аналогично и содержит масштабирующие делитель (К= 1 и 0.01) и усилитель (К= 1 и 10). Преобразователь среднеквадратического значения переменного напряжения входных сигналов в постоянное напряжение имеет коэффициент передачи , равный единице, и шкалу 2.5 В .

Пределы «0.2 В», «2 В», «20 В» и «200 В» образуются выбором состояния делителя и усилителя. На пределе «700 В» выходное напряжение преобразователя ослабляется в три раза.
Измерение силы постоянного тока осуществляется подачей на вход АЦП напряжения с токового шунта, обеспечивая получение предела измерения «2000 мА»,. Напряжение с токового шунта подаётся на вход тракта переменного тока, при этом образуется два предела измерения силы переменного тока «200 мА» и «2000 мА».

Измерение сопротивлений осуществляется по схеме делителя напряжения, для чего последовательно с ним включается образцовый резистор (Ro). Делитель питается от источника опорного напряжения 10 В . В диапазоне измеряемых сопротивлений до 150 кОм вычисление сопротивления производится по падению напряжения на измеряемом сопротивлении (Кх). Физически этот диапазон перекрывается тремя пределами «2.5 кОм», «16 кОм» и «150 кОм», соответствующими пределам измере ния напряжения «0.5 В», «2.5 В» и «12.5 В».

Сопротивления свыше 150 кОм измеряются по падению напряжения на образцовом резисторе Ro =50 кОм. «Плавающее» напряжение с резистора Ro передаётся на вход АЦП посредством инструментального усилителя с коэффициентом передачи К=1. Измерение частоты осуществляется с помощью программно—аппаратных внутренних ресурсов однокристальной ЭВМ. В зависимости от диапазона измеряемых частот выбирается различный алгоритм измерения частоты . На высоких частотах используется метод измерения числа периодов входного сигнала за фиксированный интервал времени Т= 1,048576с, т.е. прямо измеряется частота. На низких частотах измеряется число периодов опорной частоты 3 МГц, уместившихся в известном количестве периодов входного сигнала, т.е. определяется период с последующим пересчётом в частоту.

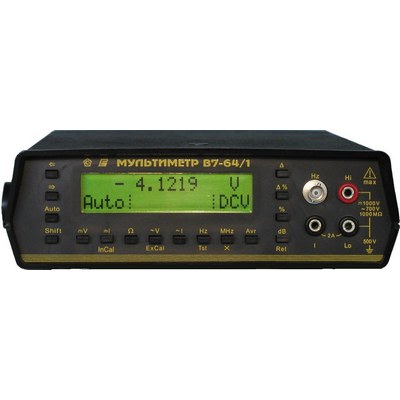

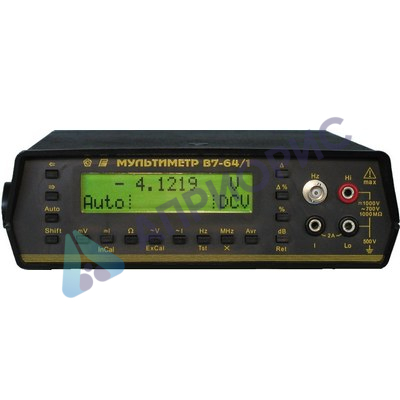

Прибор выполнен в малогабаритном корпусе, состоящем из верхней крышки и нижнего корпуса, передней и задней панели. На внутренней поверхности крышек закреплены электрические экраны. На нижнем корпусе закреплена горизонтальная печатная плата. Корпус прибора скрепляется четырьмя винтами, устанавливаемыми со стороны нижнего корпуса. Задняя и передняя панели укладываются в пазы крышек. Для переноса прибора и создания наклона при работе используется ручка.

Все узлы мультиметров находятся под управлением единого прикладного программного обеспечения (ПО), размещаемого в микроконтроллере . ПО представляет собой исполняемый программный модуль в виде файла с именем 764 34.hex который записан в микроконтроллер и является его неотъемлемой частью. ПО устанавливается в микроконтроллер на этапе производства, защищается паролем, обеспечивает работоспособность изделия на протяжении всего срока эксплуатации и замене на новые версии не подлежит.

Встроенный интерфейс обеспечивает сервисные функции и не позволяет потребителю изменять настройки прибора, влияющие на метрологические характеристики.
